Что такое вакуумная сублимационная сушильная печь?

По своей сути вакуумная сушильная печь представляет собой специализированную низкотемпературную систему сушки, которая удаляет воду из материала, пока эта вода заморожена, сочетая глубокий вакуум с тщательно контролируемым нагревом. Лаборатории, разработчики фармацевтических препаратов, технологи пищевой промышленности и исследователи материалов используют его для превращения влажных или замороженных образцов — водных растворов, суспензий, биологических тканей, кусочков фруктов и овощей, керамических суспензий и влажных порошков — в сухие пористые твердые вещества без усадки, образования корки и тепловых повреждений, которые вызывает обычная сушка горячим воздухом. Поскольку вода уходит в результате сублимации, а не испарения, продукт сохраняет свою первоначальную форму, внутреннюю структуру пор и большую часть своей химической или биологической активности. вакуумная сублимационная печь предложенный TENCAN принадлежит к этому семейству оборудования и имеет ту же базовую архитектуру: герметичная камера, полки или коллектор с регулируемой температурой, охлаждаемая холодная ловушка и вакуумная насосная установка.

Основные функции и принцип работы

Основная трансформация: от влажного образца к сухому пористому твердому телу

Основная задача оборудования — перевести материал из влажного или замороженного состояния в сухое, сохраняя при этом растворитель — почти всегда воду — ниже точки замерзания на протяжении большей части цикла. В обычной сушильной печи жидкая вода испаряется при нагревании; когда жидкость покидает поверхность, поверхностное натяжение тянет твердую матрицу внутрь, и образец сжимается, затвердевает или трескается. В сушильном шкафу вода сначала замерзает и только потом удаляется в виде пара. Поскольку внутри материала нет границы раздела жидкость-пар, нет ничего, что могло бы сплотить структуру. То, что остается, — это сухая лепешка, сохраняющая геометрию замороженного образца вместе с открытой, взаимосвязанной сетью пор, где раньше находились кристаллы льда. Именно эти поры делают сублимированные продукты такими легкими для регидратации, растворения или измельчения.

Три этапа цикла сублимационной сушки

Машины сильно различаются по размеру и уровню автоматизации, но практически каждый цикл сублимационной сушки состоит из одной и той же трехэтапной последовательности: замораживание, первичная сушка и вторичная сушка. Каждый шаг имеет свою физику, свои параметры управления и свое влияние на качество готового продукта.

1. Заморозка

Замораживание фиксирует форму материала, которую он будет сохранять до конца процесса, и определяет, насколько большими будут кристаллы льда — и, следовательно, поры. При медленном замораживании образуются крупные кристаллы и грубые поры; При быстром замораживании образуется множество мелких кристаллов и тонкая однородная пористая структура. Для биологических образцов контролируемая скорость замораживания помогает ограничить повреждение клеточных мембран, тогда как для кусочков пищи и керамических суспензий обычно целью является полностью замороженный блок без остатков жидкости внутри. Образец, который заморожен лишь частично, закипает и разбрызгивается при приложении вакуума, что является одной из наиболее частых причин неудачного анализа.

2. Первичная сушка (сублимация).

Первичная сушка — самый длительный этап цикла. Давление в камере понижено намного ниже тройной точки воды — около 6,1 мбар — так что лед может перейти непосредственно в пар, даже не тая. Затем тепло передается через полки или окружающую среду, и это тепло медленно продвигает фронт сублимации внутрь от замерзшей поверхности. Энергия должна подаваться с такой скоростью, которую может выдержать материал: слишком много тепла — и лед тает или структура размягчается и разрушается; слишком мало — и цикл затягивается на несколько дней. Водяной пар, выделяющийся на этом этапе, не проходит напрямую через вакуумный насос; он улавливается в охлаждаемом конденсаторе, обычно называемом холодной ловушкой.

3. Вторичная сушка (десорбция).

После сублимации последнего льда продукт все еще содержит связанную воду, которая физически или химически прикреплена к твердой матрице. Вторичная сушка удаляет эту остаточную влагу путем постепенного повышения температуры полки, сохраняя при этом вакуум до конца цикла. Здесь вода не сублимируется, а десорбируется, и процесс протекает мягче и медленнее, чем при первичной сушке. Остаточная влага является одним из наиболее важных показателей качества сублимированного продукта: слишком большое количество воды сокращает срок хранения и способствует слеживанию или росту микробов, а чрезмерная сушка приводит к потере энергии и может привести к разрушению чувствительных соединений. Целевые значения обычно находятся в диапазоне от одного до трех процентов влажности, в зависимости от материала и его предполагаемого использования.

Ключевые параметры процесса и их влияние на продукт

Несколько параметров определяют, получится ли партия в виде однородного, неповрежденного пирога или в виде сплющенной, частично расплавленной массы. Все они настраиваются через систему управления машиной.:

• Давление в камере задает движущую силу сублимации. Более низкое давление ускоряет сушку, но также медленнее отводит тепло и увеличивает риск вспенивания.
• Температура полки поставляет энергию для сублимации и десорбции и в любой момент должен оставаться ниже температуры распада или плавления состава.
• Скорость замерзания и конечная температура замерзания определить размер пор, удельную площадь поверхности и то, насколько легко регидратируется высушенный осадок.
• Скорость изменения скорости и время удержания определить, насколько быстро полки перемещаются между заданными значениями и как долго длится каждый шаг; резкие изменения являются частой причиной сбоя партии.
• Температура конденсатора должна оставаться значительно ниже температуры продукта, в противном случае пар не будет эффективно улавливаться, и вакуум ухудшится.

Основные типы и конфигурации

Колбовые (колбы) сублимационные сушилки

Коллекторные сублимационные сушилки — самая простая и доступная конфигурация. Предварительно замороженные образцы хранятся в круглодонных колбах или небольших контейнерах, которые прикрепляются к портам коллектора, соединенного с холодной ловушкой, а вакуум создается непосредственно снаружи каждого контейнера. Поскольку колбы можно вращать в охлажденной бане или оставлять при комнатной температуре во время сушки, подвод тепла практически не контролируется, поэтому такая конструкция подходит для водных растворов с низким содержанием твердых веществ, бактериальных и клеточных культур, а также для быстрого скрининга новых составов, а не деликатных биологических продуктов, требующих точного термического профиля.

Сублимационные сушилки полочного типа (лотка)

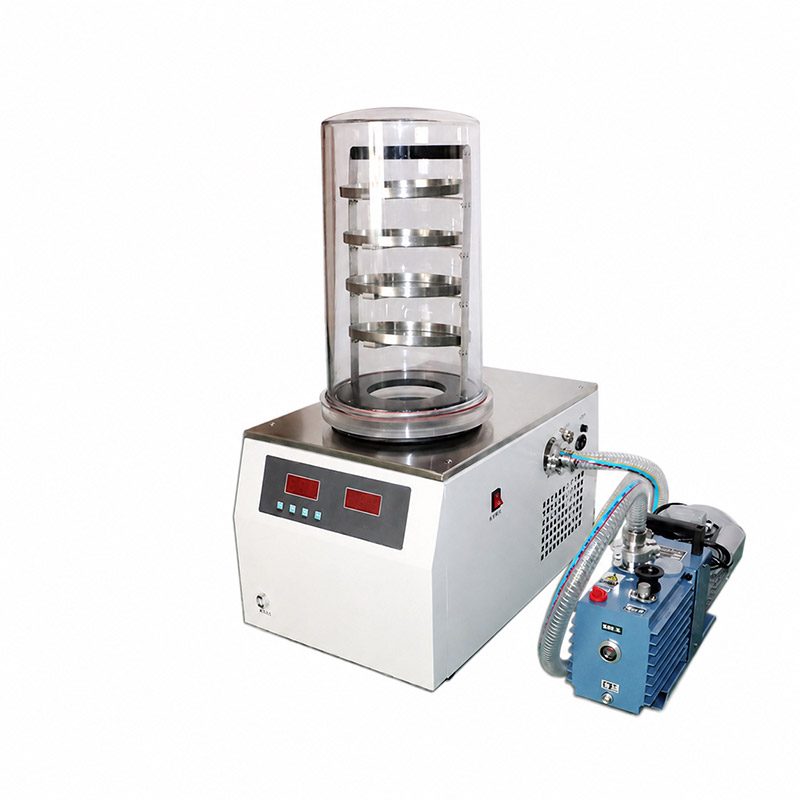

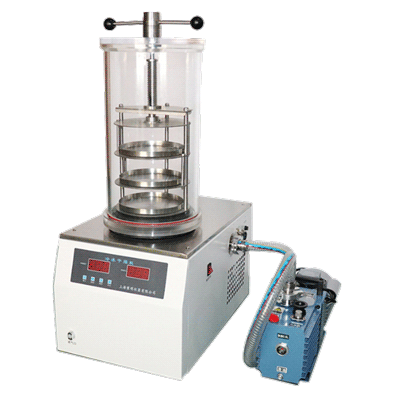

Сублимационные сушилки полочного типа помещают продукт в лотки, флаконы или ампулы непосредственно на полки с регулируемой температурой внутри вакуумной камеры. На одних и тех же полках можно охлаждать продукт для заморозки на месте, а затем нагревать его на запрограммированной рампе для первичной и вторичной сушки, что позволяет воспроизводить весь цикл от партии к партии. Поскольку тепло достигает продукта за счет проводимости через полку, сушка происходит быстрее и равномернее, чем на коллекторе, а в конце цикла флаконы можно автоматически закупоривать под вакуумом, чтобы защитить высушенный продукт от влаги. Эту конфигурацию обычно выбирают для работы с фармацевтическими, биологическими и дорогостоящими порошками.

Выбор между размерами и конфигурациями

Сублимационные сушилки также делятся по масштабу. Настольные установки с объемом камеры в несколько литров предназначены для исследований и разработок, проверки рецептур и подготовки небольших проб. Пилотные системы, обычно объемом в десятки литров, устраняют разрыв между лабораторией и производством и используются для масштабных исследований, клинических партий и мелкосерийного производства. Производственные подразделения представляют собой более крупные шкафы или туннельные системы непрерывного действия и оптимизированы для обеспечения пропускной способности, равномерной температуры на полках и автоматической загрузки и разгрузки. Масштаб имеет значение, поскольку цикл, разработанный на настольном устройстве, не может быть перенесен на производственную машину без корректировки.

Основные компоненты и ключевые технологии

Вакуумная камера и система полок

Вакуумная камера — это сосуд под давлением, в котором происходит весь процесс. Обычно он изготавливается из нержавеющей стали, имеет переднюю или верхнюю дверцу, закрытую прокладкой, и оснащен смотровым окном, позволяющим оператору наблюдать за продуктом. Внутри полки служат одновременно источником тепла и опорой для подносов, флаконов или блюд; они полые или содержат встроенные каналы для жидкости, по которым циркулирует жидкий теплоноситель. Плоскость полок, расстояние между ними и качество поверхности влияют на то, насколько равномерно тепло достигает каждого контейнера и, следовательно, на то, насколько однородной будет готовая партия.

Конденсатор (холодная ловушка) и контур охлаждения

Конденсатор или холодная ловушка — это компонент, который делает возможной непрерывную сушку. Водяной пар, выходящий из продукта, улавливается в виде льда на катушках или пластинах, температура которых значительно ниже температуры продукта, обычно от минус 40 до минус 85 градусов Цельсия в зависимости от применения. Если ловушка недостаточно холодная, пар попадает в вакуумный насос, давление повышается и сушка останавливается. Емкость ловушки, то есть количество льда, которое она может вместить до того, как ее необходимо будет разморозить, устанавливает практический предел размера партии, поэтому полезное правило — выбирать ловушку, емкость льда которой значительно превышает общее содержание воды в самой большой партии, которую вы собираетесь использовать.

Система вакуумной откачки

Пластинчато-роторный или сухоспиральный вакуумный насос, иногда дополненный нагнетателем Рутса в более крупных системах, поддерживает низкое давление внутри камеры. Насос не удаляет водяной пар непосредственно во время первичной сушки; его задача – удалять просачивающиеся неконденсирующиеся газы и удерживать камеру на заданном уровне. Насосы с масляным уплотнением требуют регулярной замены масла и использования ловушек для предотвращения загрязнения водой и растворителями, тогда как сухие насосы предотвращают миграцию масла и предпочтительны там, где присутствуют пары растворителя. Максимальный вакуум, которого может достичь насос, вместе с герметичностью камеры определяют минимально достижимое давление.

Система управления, программирование и регистрация данных

Современные сублимационные сушилки управляются микропроцессором или ПЛК с сенсорным экраном. Оператор создает рецепт заданных значений температуры и давления со скоростью изменения скорости и временем удержания, а контроллер выполняет его автоматически, регистрируя температуру полки, температуру продукта с помощью термопар или датчиков сопротивления, давление в камере и прошедшее время. Регистрация данных важна по двум причинам: она позволяет диагностировать неисправную партию, а в регулируемых средах обеспечивает документацию, необходимую для демонстрации того, что цикл выполнялся, как указано. Некоторые контроллеры также предлагают пределы тревог, удаленный мониторинг и уровни доступа пользователей.

Ключевые показатели эффективности и точки выбора

Производительность сушки и объем партии

Производительность сушки обычно выражается объемом камеры, количеством полок или лотков или общей массой воды, которую машина может удалить за один цикл. Сам по себе объем камеры может ввести в заблуждение, поскольку полезная емкость зависит от того, насколько толстым может быть слой продукта, сохраняя при этом высыхание в разумные сроки. Как правило, более толстый наполнитель значительно замедляет высыхание, поэтому машина с большой камерой и маленьким конденсатором может обрабатывать меньше продукта, чем предполагают ее размеры.

Температура холодной ловушки и максимальный вакуум

Два числа описывают вакуумную сторону машины: самая низкая температура, которую может достичь холодная ловушка, и предельное давление, которое может выдержать насосная система. Более холодная ловушка улавливает больше водяного пара и сокращает цикл, а более низкое предельное давление расширяет диапазон растворителей и составов, которые можно обрабатывать. Оба значения следует указывать при рабочих условиях с загруженной ловушкой, а не как идеальные значения. Также стоит проверить быстрое снижение до заданного значения и быстрое восстановление после разморозки.

Диапазон и однородность температуры полки

Диапазон температур полки и однородность определяют, какие рецептуры может обрабатывать машина. Широкий диапазон, от примерно минус 40 градусов Цельсия для замораживания до значительно выше температуры окружающей среды для вторичной сушки, дает возможность обрабатывать как замороженный биологический материал, так и термостойкие пищевые или керамические изделия. Не менее важно и однородность по всей площади полки: градиент в несколько градусов между передней и задней частью полки приведет к высыханию некоторых флаконов быстрее, чем других, в результате чего будет получена партия с непостоянной остаточной влажностью. Независимый контроль полок или зонирование — полезная функция для больших шкафов.

Энергопотребление и общая эффективность

Сублимационная сушка является энергоемкой, поскольку охлаждение должно работать непрерывно в течение нескольких часов или дней, пока вакуумный насос поддерживает низкое давление. Основными рычагами эффективности являются размер и изоляция холодной ловушки, эффективность холодильного компрессора и возможность запуска более короткого и лучше оптимизированного цикла. Хорошо спроектированный цикл, который поддерживает температуру продукта чуть ниже критической, потребляет гораздо меньше энергии, чем чрезмерно осторожный, и это одна из причин, почему разработка цикла и мониторинг процесса окупаются в течение всего срока службы оборудования.

Автоматизация, программирование и обслуживание

Автоматизация и программируемость отличают базовый сушильный шкаф от настоящего технологического прибора. Ищите хранилище рецептов, многоступенчатое изменение температуры, автоматический контроль давления, экспорт данных, а также функции сигнализации и блокировки, которые защищают продукт в случае сбоя вакуума или охлаждения. Требования к техническому обслуживанию заслуживают равного внимания: дверные уплотнители и прокладки, полки и холодная ловушка требуют периодической чистки и размораживания; вакуумному насосу требуется масло или фильтр; и контур охлаждения следует проверить на предмет утечек. Машины с легким доступом к конденсатору и полкам, съемными опорами полок и четко документированными интервалами обслуживания проще и дешевле поддерживать в эксплуатации.

Применение и советы по выбору

Типичные отрасли и материалы

Вакуумная сублимационная сушка используется везде, где влажный материал необходимо высушить без потери его структуры или активности. В фармацевтической и биотехнологической промышленности он стабилизирует вакцины, антитела, белки, продукты плазмы и диагностические реагенты, часто во флаконах, запечатанных под вакуумом. В пищевой промышленности он производит растворимый кофе, сухофрукты, травы, пробиотики и готовые блюда, которые быстро восстанавливают влагу и сохраняют свой вкус. Материаловедение использует его для подготовки предшественников керамики и нанопорошков, аэрогелей и пористых каркасов для тканевой инженерии, а университеты, научно-исследовательские институты и судебно-медицинские лаборатории полагаются на него для подготовки проб, сохранения и архивирования биологических образцов.

Какая конфигурация подходит какому пользователю

Правильный выбор зависит от пользователя. Учебным и исследовательским лабораториям обычно лучше всего подходит компактный настольный прибор с коллектором для колб и небольшим набором полок, который покрывает большую часть работ по подготовке проб и составлению рецептур, сохраняя при этом занимаемую площадь и скромную цену. Группам разработчиков, которым необходимы воспроизводимые, документированные циклы, следует поискать настольную или пилотную машину полочного типа с программируемыми рецептами, измерением температуры продукта и регистрацией данных. Производственные операции требуют большей емкости конденсатора, равномерной температуры на полках по всей площади, автоматизированной загрузки и, в регулируемых отраслях, поддержки проверки и удобной для аудита документации. Покупатели, которые хотят сравнить размеры камер, характеристики конденсатора и функции управления в одном месте, могут просмотреть Вакуумная сублимационная печь страницу спецификации перед запросом ценового предложения.

Часто задаваемые вопросы

Можно ли лиофилизировать любой влажный материал?

Таким способом можно высушить большинство водных материалов, но не все из них просты. Для очень разбавленных растворов требуется много времени, поскольку машина должна удалять большое количество воды, материалы с низкой температурой разрушения требуют более холодной полки и более медленной скорости, а продукты, содержащие органические растворители, требуют конденсатора и насоса, рассчитанных на эти пары. Образцы с высоким содержанием жира или сахара также могут медленно высыхать или оставаться липкими. На практике небольшой пробный запуск на настольном устройстве является наиболее надежным способом выяснить, подходит ли тот или иной состав.

Почему температура холодной ловушки так критична?

Холодная ловушка — единственное место, где водяной пар, выходящий из продукта, можно снова превратить в лед. Если поверхность ловушки недостаточно холодная, давление пара над ней повышается, а за ним и давление в камере, и движущая сила сублимации исчезает; сушка фактически прекращается, и насос может загрязниться. Как правило, температура ловушки должна быть на 15–20 градусов ниже, чем самая холодная поверхность продукта в любой момент цикла. Вот почему температура ловушки является одним из первых показателей, которые следует проверить, если партия ведет себя неожиданно.

Сколько времени занимает цикл сублимационной сушки?

Продолжительность цикла зависит от образца, глубины заполнения и машины. Тонкий слой водного раствора в небольшом настольном агрегате может закончиться за ночь, а полная полка флаконов глубиной в несколько сантиметров может занять от двух до четырех дней. Само замораживание может длиться от одного до нескольких часов, первичная сушка занимает большую часть времени, а вторичная сушка добавляет еще несколько часов. Поскольку в цикле преобладает тепло- и массоперенос, а не только машина, его сокращение обычно означает оптимизацию рецепта, а не покупку более мощного вакуумного насоса.
