O que é um moinho de bolas planetário duplo?

Em sua essência, um moinho de bolas planetário duplo é uma retificadora de alta energia que usa duas estações de jarro para transformar pós grossos e irregulares em partículas finas e uniformes. Laboratórios que trabalham em ciência de materiais, geologia, metalurgia, cerâmica, pesquisa de baterias e desenvolvimento farmacêutico utilizam-no para reduzir o tamanho da amostra, homogeneizar misturas e preparar os pós finos necessários para análise ou para a próxima etapa de processamento. A palavra dual aponta para as duas posições de moagem na máquina: em vez de um único jarro circulando em um disco giratório, duas estações de jarro são transportadas na mesma estrutura, de modo que duas amostras podem ser moídas ao mesmo tempo - o mesmo material para maior produção, ou materiais diferentes para experimentos paralelos sob condições idênticas.

Essa diferença é importante na prática diária. Um moinho de estação única força os usuários a enfileirar suas amostras uma após a outra, e cada troca de material significa descarregar, limpar e recarregar. Uma máquina dupla mantém dois lotes independentes trabalhando lado a lado, o que encurta a jornada de trabalho, melhora a comparabilidade entre execuções e aproveita melhor a bancada do laboratório. Para leitores que desejam especificações básicas, ilustrações e detalhes de configuração deste modelo, eles estão coletados no Moinho de bolas planetário duplo página do produto.

Função central e princípio de funcionamento

Da alimentação grossa ao pó fino

A tarefa fundamental da máquina é uma mudança de estado: o material sólido entra na forma de grânulos, lascas ou pó grosso e sai como um pó fino e bem misturado. A transformação acontece dentro de frascos de moagem selados que são parcialmente preenchidos com meios de moagem – pequenas bolas feitas de aço inoxidável, zircônia, ágata, corindo, carboneto de tungstênio ou materiais duros semelhantes. Quando a máquina funciona, os frascos giram enquanto o disco sobre o qual eles assentam também gira, e esse movimento composto joga os meios de moagem contra as paredes do frasco e uns contra os outros. O pó preso entre as bolas em colisão é fraturado, soldado a frio, refraturado e gradualmente refinado. Como os frascos são fechados, o processo é essencialmente livre de poeira e pode ser realizado ao ar, em atmosfera inerte ou em meio líquido, quando a moagem úmida é preferida.

Por que o movimento é chamado de planetário

Os frascos não giram simplesmente em seu próprio eixo. Eles são montados em um disco principal giratório, de modo que cada frasco viaja ao redor do centro da máquina como um planeta orbitando o sol, enquanto gira simultaneamente em torno de seu próprio centro. Este movimento sobreposto cria um forte campo centrífugo. As bolas de moagem são pressionadas para fora contra a parede do jarro de um lado, depois liberadas e varridas pelo jarro à medida que a rotação continua, produzindo uma combinação de impacto e cisalhamento. O resultado é muito mais energia por unidade de tempo do que um simples moinho de bolas giratório pode fornecer, e é por isso que os moinhos planetários podem atingir tamanhos de partículas muito finos - muitas vezes na faixa de micrômetros e, com o frasco e meio certos, abaixo dela - em sessões de moagem relativamente curtas.

A vantagem da estação dupla

Numa configuração dupla, as duas estações jar são dispostas de modo que ambas sejam acionadas pelo mesmo acionamento principal. Isso mantém o projeto mecânico compacto enquanto duplica o número de amostras processadas por execução. Seguem-se duas consequências práticas. Primeiro, o rendimento aumenta sem um aumento proporcional no espaço de bancada ou no número de sistemas de controle. Em segundo lugar, o controle experimental melhora: uma amostra de referência e uma amostra tratada podem ser moídas exatamente sob a mesma velocidade, tempo e atmosfera, o que elimina uma fonte comum de variabilidade em estudos comparativos. Muitos usuários também aproveitam a segunda estação para processar um material de frasco diferente, de modo que amostras sensíveis à contaminação nunca compartilhem um frasco com pós mais duros ou quimicamente diferentes.

Parâmetros-chave do processo

Os resultados da retificação não são uma questão de acaso; eles são o produto de um pequeno número de variáveis ​​controláveis. Ajustá-los é a principal maneira pela qual os usuários controlam o tamanho, a pureza e a repetibilidade das partículas.

• Velocidade de rotação: uma velocidade mais alta aumenta a energia de impacto e reduz o tempo de moagem, mas também aumenta a temperatura e o desgaste do jarro. A velocidade geralmente é definida como uma porcentagem do máximo da máquina e deve ser compatível com o frasco e a mídia.
• Tempo de moagem: uma moagem mais longa produz pó mais fino até um limite prático, após o qual as partículas podem reaglomerar-se e a distribuição de tamanho pode aumentar novamente.
• Tamanho da mídia, densidade e taxa de enchimento: bolas maiores e mais densas proporcionam mais energia de impacto, enquanto bolas menores aumentam o número de pontos de contato e favorecem um desbaste mais fino e uniforme.
• Proporção bola-pó: a proporção de massa entre o meio e a amostra influencia fortemente a rapidez com que o pó é refinado e a quantidade de contaminação introduzida.
• Material do frasco: o frasco deve ser mais duro e quimicamente mais inerte que a amostra, caso contrário o pó será contaminado pelo revestimento do frasco.
• Atmosfera e meio: A moagem seca, com gás inerte ou úmida assistida por solvente altera o resultado, especialmente para pós reativos ou oxidáveis.

Como essas variáveis ​​interagem, a abordagem usual é fixar a maioria delas e alterar uma de cada vez, registrando a distribuição de tamanho de partícula resultante. Um controlador programável facilita muito esse trabalho sistemático, pois uma receita validada pode ser armazenada e reutilizada com exatidão.

Componentes principais e tecnologias-chave

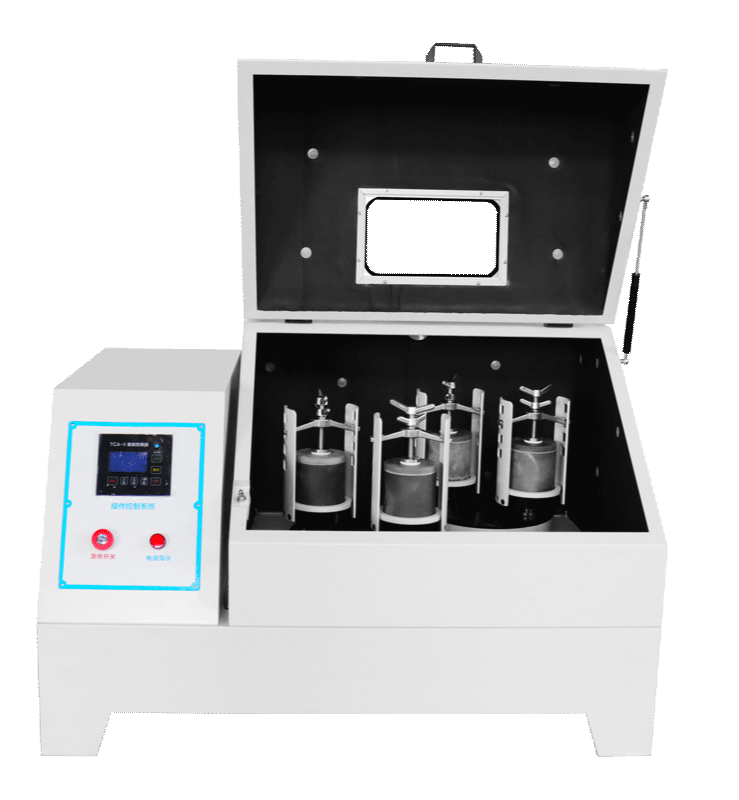

Estações Jar e a unidade principal

O coração da máquina é o disco solar – a placa giratória que carrega as estações do jarro – junto com a correia ou engrenagem que gira cada jarro. Ambos os assentos dos jarros são usinados para segurar os jarros firmemente e mantê-los centralizados durante a operação em alta velocidade, porque mesmo um pequeno desequilíbrio se transforma em uma forte vibração em altas taxas de rotação. O motor de acionamento, a transmissão e o disco formam, portanto, um único conjunto balanceado que determina em grande parte a velocidade máxima utilizável do moinho.

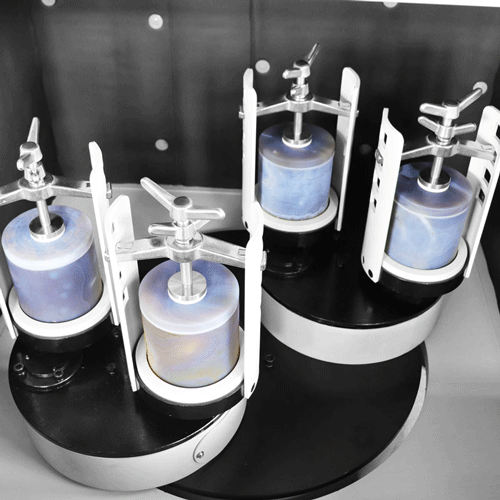

Frascos de moagem e meios de moagem

Os potes e bolas são consumíveis, mas definem o que o moinho pode ou não fazer. Frascos e bolas de aço inoxidável são resistentes e baratos e adequados para amostras duras e não reativas; a zircônia oferece alta densidade com baixíssimo desgaste; a ágata é quimicamente limpa e ideal para evitar contaminação por metais; o corindo e o carboneto de tungstênio cobrem as aplicações mais difíceis; e frascos de polímero como náilon, PTFE ou PU são escolhidos quando a contaminação por metal deve ser totalmente evitada. Os frascos são normalmente fornecidos em uma variedade de volumes para que a mesma máquina possa lidar com uma amostra analítica pequena ou um lote maior. Combinar o volume do frasco, o tamanho da bola e a contagem de bolas com a amostra é a maneira mais eficaz de melhorar a eficiência da moagem.

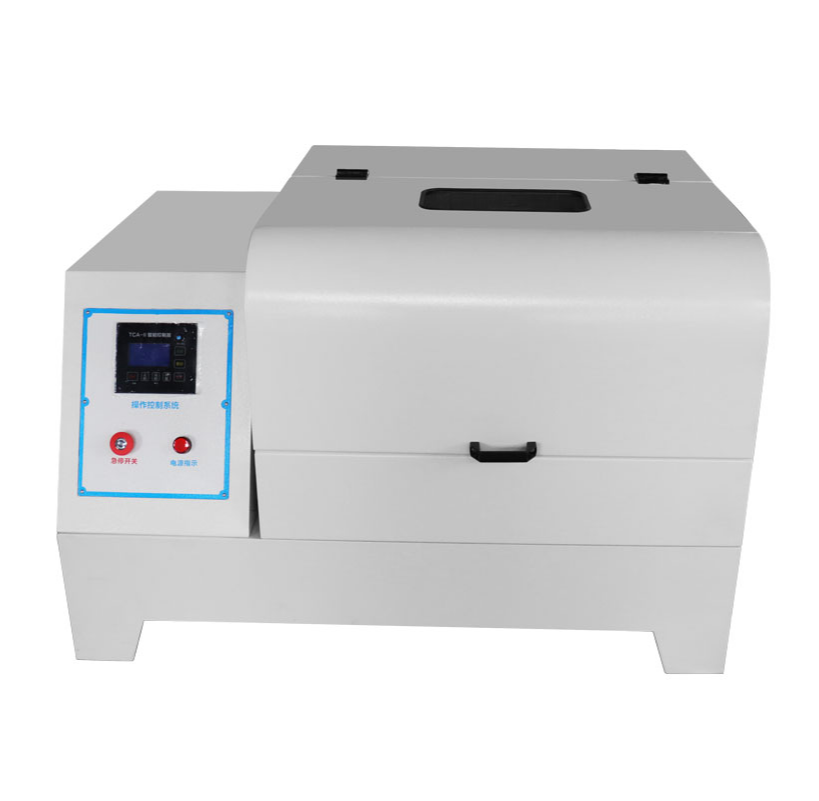

Controle, Fixação e Segurança

Os modernos moinhos de bolas planetários duplos são controlados por meio de um painel digital que define a velocidade, o tempo de operação, os intervalos de pausa e a inversão de direção. Alternar o sentido de rotação – avançando por um período, pausando e depois girando para trás – evita que o pó se compacte contra um lado do frasco e ajuda a manter a moagem uniforme. Os recursos de segurança são tão importantes quanto a eletrônica: uma tampa travada ou intertravamento evita que o moinho funcione enquanto os potes não estão protegidos, e um invólucro sólido contém a máquina caso um pote falhe. Mecanismos de fixação que fixam ambas as estações de percussão de forma rígida são essenciais para uma operação silenciosa e com baixa vibração.

Configurações opcionais e especiais

Embora o moinho planetário duplo seja uma máquina bem definida, ele pode ser configurado para tarefas específicas. Versões com frascos a vácuo ou gás inerte são usadas para pós sensíveis ao oxigênio; versões de baixa temperatura ou assistidas por nitrogênio líquido ajudam com polímeros sensíveis ao calor e amostras biológicas; e as versões com tela sensível ao toque adicionam programas armazenados e controle mais preciso de ciclos de várias etapas. A escolha entre essas opções deve seguir o material, e não o contrário.

Principais indicadores de desempenho e pontos de seleção

Rendimento e capacidade de lote

A primeira pergunta que um comprador deve fazer é quanto pó deve ser produzido por dia. O rendimento é determinado pelo volume do jarro, pelo número de estações e pela duração de um ciclo de moagem típico. Uma máquina dupla com dois frascos de volume moderado geralmente processa mais material por dia de trabalho do que um moinho de estação única da mesma classe e também oferece flexibilidade: dois lotes pequenos em paralelo ou um lote grande quando um único frasco é usado sozinho. Os compradores devem estimar não apenas a massa por corrida, mas também o número de corridas por turno, uma vez que o tempo de carregamento, limpeza e resfriamento geralmente domina o cronograma.

Tamanho de partícula e reprodutibilidade

A capacidade de moagem é geralmente descrita pela finura que pode ser alcançada e pela estreiteza da distribuição de tamanho resultante. Ambos dependem da energia fornecida ao pó e da combinação do frasco e do meio. Igualmente importante, porém, é a reprodutibilidade: a capacidade de obter o mesmo resultado da mesma receita num dia diferente ou com um operador diferente. É aqui que o controle programável, a fixação consistente e as estações de jar idênticas compensam, porque todos os parâmetros que influenciam o resultado são armazenados em vez de definidos manualmente.

Energia, velocidade e eficiência de moagem

Os moinhos planetários são dispositivos de alta energia; a medida útil não é a potência consumida, mas a energia realmente transferida para o pó. Velocidades mais altas e mídias mais pesadas encurtam o tempo necessário, mas a velocidade excessiva aquece o frasco e acelera o desgaste, o que pode alterar a amostra e reduzir a vida útil dos consumíveis. Uma configuração eficiente utiliza a velocidade mais baixa e o tempo mais curto para atingir a finura desejada, com mídia escolhida pela densidade e dureza, e não simplesmente pelo tamanho.

Automação e Programabilidade

Para laboratórios que executam muitas amostras, a programação é um recurso de produtividade e não um luxo. Receitas armazenadas com etapas de velocidade, tempo, pausa e reversão de direção permitem que os operadores reproduzam com exatidão um método validado, e ciclos autônomos permitem que a máquina trabalhe enquanto outras tarefas continuam. Uma exibição clara e uma entrada simples de parâmetros também reduzem o risco de erro do operador, que é um dos maiores custos ocultos na preparação de amostras.

Manutenção, consumíveis e custo de propriedade

Uma comparação honesta de custos inclui a máquina, os potes, os meios de moagem e a eletricidade usada ao longo de vários anos. Os potes e as bolas se desgastam, e os materiais macios ou quebradiços dos potes se desgastam mais rapidamente do que a cerâmica densa ou o aço inoxidável. A facilidade de limpeza é outro fator prático, pois a contaminação cruzada entre amostras pode invalidar os resultados. Máquinas projetadas com assentos de jarros acessíveis, componentes removíveis e peças sobressalentes claramente especificadas são mais fáceis e baratas de manter em serviço.

Candidaturas e Assessoria de Seleção

Moinhos de bolas planetários duplos aparecem sempre que uma pequena ou média quantidade de pó deve ser reduzida, misturada ou ativada mecanicamente. Configurações típicas incluem laboratórios de pesquisa universitários e industriais que preparam amostras para difração de raios X, espectroscopia ou análise de tamanho de partículas; laboratórios geológicos e de mineração triturando amostras de rochas e minérios; produtores de cerâmica e vidro refinando matérias-primas e desenvolvendo novas composições; grupos de baterias e materiais energéticos que produzem pós para eletrodos; e laboratórios de metalurgia, ciências ambientais e farmacêuticos que trabalham com materiais pequenos, valiosos ou perigosos. A segunda estação de jarros é especialmente valorizada em trabalhos acadêmicos, onde uma amostra controle e uma amostra tratada precisam ser moídas em condições idênticas.

Escolhendo por perfil de usuário

Um laboratório de ensino com um fluxo de amostra modesto geralmente será bem servido por uma máquina dupla simples com temporizador digital e controle de velocidade, além de um conjunto de frascos de ágata ou zircônia. Um grupo de pesquisa realizando muitos experimentos paralelos deve procurar operação programável, inversão de direção e capacidade de conter dois tamanhos ou materiais diferentes de frascos. Um ambiente piloto ou de pequena produção deve pesar mais a produtividade, o ciclo de trabalho e a disponibilidade de frascos maiores do que os recursos de conveniência. As especificações completas para o modelo de estação dupla estão listadas no página de especificações do moinho de bolas planetário duplo.

Escolhendo por material de amostra

O material decide o frasco e a mídia. Amostras duras e abrasivas, como minerais, cerâmicas e escórias, precisam de meios densos e revestimentos rígidos de frascos; materiais macios ou fibrosos beneficiam de ciclos mais curtos e, por vezes, de moagem húmida; pós reativos ou sensíveis ao ar exigem gás inerte ou frascos a vácuo; e amostras biológicas ou poliméricas podem precisar de acessórios de baixa temperatura para evitar degradação. Onde a contaminação metálica comprometer a análise, frascos e esferas não metálicos devem ser escolhidos, mesmo com um custo unitário mais elevado.

Perguntas frequentes

Qual é a diferença entre esta máquina e um moinho de bolas planetário padrão?

O princípio de funcionamento é o mesmo; a diferença são as duas estações jar. Um moinho padrão de estação única mói um frasco por vez, enquanto uma máquina dupla opera dois, aumentando a produção e permitindo que duas amostras sejam processadas em condições idênticas.

Os dois frascos podem conter materiais diferentes?

Sim, na maioria das máquinas duplas cada estação é independente no que diz respeito ao frasco e à amostra. Eles compartilham a mesma unidade e a mesma configuração de velocidade, portanto, se condições de funcionamento idênticas forem necessárias para comparação, ambos os frascos deverão ser carregados com massa e carga de mídia semelhantes.

Quão fino o pó pode ficar?

A finura prática depende do material, do frasco e da mídia, da velocidade e do tempo permitido. Muitos materiais frágeis podem ser reduzidos até a faixa micrométrica, e um refinamento adicional é possível com meios densos e ciclos longos e bem controlados — mas cada material tem um limite prático além do qual as partículas se reaglomeram.

A moagem úmida ou seca é melhor?

Ambos têm um lugar. A moagem a seco é mais simples e evita a etapa de secagem posterior, enquanto a moagem úmida com um solvente adequado reduz a poeira, limita o acúmulo de calor e muitas vezes proporciona uma distribuição de tamanho de partícula mais estreita para pós finos. A escolha deve ser testada na amostra real.

Como evito contaminar minha amostra?

Escolha um frasco e uma mídia que sejam mais duros e quimicamente mais inertes do que o pó e mantenha um conjunto dedicado para trabalhos delicados. A limpeza entre amostras e a evitação de frascos compartilhados para trabalhos de análise de vestígios são tão importantes quanto a própria escolha do material.

De quanta manutenção um moinho de bolas planetário duplo precisa?

A atenção de rotina é simples: verifique o mecanismo de fixação, ouça vibrações incomuns, inspecione os frascos e a mídia quanto a desgaste e substitua os consumíveis antes que eles falhem. Verificações regulares da transmissão e uma revisão anual do conjunto de transmissão são boas práticas típicas para uma máquina que funciona com frequência.
