O que é um frasco de moinho planetário de PTFE? Um frasco de moagem inerte para materiais corrosivos

O que é um frasco de moinho planetário de PTFE?

Do ponto de vista técnico, um Frasco de moinho planetário PTFE é um recipiente de moagem feito de politetrafluoroetileno - o fluoropolímero quimicamente inerte amplamente conhecido como Teflon - e formado no formato cilíndrico exigido pelos porta-jarros de um moinho de bolas planetário. Laboratórios de pesquisa, departamentos de controle de qualidade e pequenas linhas de produção utilizam-no para triturar, moer, misturar e homogeneizar pós, pastas e lamas sem arrastar ferro, cromo ou outros metais para a amostra e sem que a parede do recipiente reaja com produtos químicos agressivos.

"Planetário "refere-se à máquina, não ao frasco. Em um moinho de bolas planetário, cada frasco gira em torno de seu próprio eixo, enquanto o disco solar que carrega os frascos gira na direção oposta. Essa combinação produz um campo centrífugo que muda rapidamente dentro do frasco, conduzindo o meio de moagem contra a amostra e a parede em alta energia. O frasco de PTFE é a câmara na qual esse processo de colisão acontece - mas o material a partir do qual é feito decide quais amostras podem ser processadas de forma segura, limpa e reproduzível.

Função central e princípio de funcionamento

Transformando material grosso em pó fino e uniforme

A função básica de um moinho é alterar o estado físico de uma amostra: partículas grosseiras e irregulares entram; sai um pó fino e homogêneo. O material de alimentação geralmente é pré-triturado até alguns milímetros ou menos, porque um moinho planetário é uma ferramenta de moagem fina e mistura, em vez de um britador primário. Dentro do frasco, colisões repetidas reduzem o tamanho das partículas passo a passo – de centenas de micrômetros até dezenas de micrômetros e, em casos favoráveis, para a faixa submícron ou nanômetro após moagem prolongada. Ao mesmo tempo, o movimento constante de rotação mistura diferentes componentes, de modo que uma operação pode servir como moagem, mistura, liga mecânica ou ativação mecanoquímica.

Como o processo acontece em um recipiente fechado, nada se perde no pó e nada entra de fora. Isso é importante quando a amostra é cara, tóxica, higroscópica ou sensível à oxidação: o frasco pode ser selado, purgado com argônio ou evacuado antes do início da moagem.

O que acontece fisicamente dentro do frasco

Um frasco de moinho planetário contém três coisas: a amostra, o meio de moagem e o espaço vazio. À medida que o disco gira, a aceleração centrífuga empurra a mídia para fora contra a parede do frasco de um lado e a levanta na superfície curva. À medida que o frasco gira ao longo do ciclo, os meios são liberados, caem em cascata e atingem o material preso entre eles e a parede. Três mecanismos operam ao mesmo tempo: impacto de alta energia, que fratura partículas frágeis; atrito, no qual as partículas presas entre duas esferas deslizantes são friccionadas e quebradas; e fricção na parede, que corta e dá brilho ao pó.

A geometria é tão importante quanto a energia. Em um moinho de tambor convencional, a gravidade estabelece o limite – o tambor deve girar rápido o suficiente para levantar o meio, mas não tão rápido que ele simplesmente centrifugue contra a parede. Um moinho planetário substitui a gravidade por um campo centrífugo que pode ser dezenas de vezes mais forte, de modo que frascos muito menores podem fornecer energia específica muito maior. Os potes de PTFE participam desse processo como qualquer outro pote; sua baixa fricção e superfície antiaderente, no entanto, alteram ligeiramente a forma como o material desliza ao longo da parede, o que é um dos motivos pelos quais o PTFE é frequentemente escolhido para amostras pegajosas, cerosas ou pastosas que se espalhariam em uma superfície mais dura.

Parâmetros de processo que decidem o resultado

Se uma corrida produz um pó de mícron de fluxo livre ou um caroço compactado depende de vários parâmetros ajustáveis:

• Velocidade de rotação e relação de velocidade. Uma velocidade mais alta do disco aumenta a energia de impacto e reduz o tempo de fresagem, mas também aumenta a temperatura e o desgaste em materiais de frascos macios.
• Tempo de moagem. O tamanho das partículas cai rapidamente no início e depois se estabiliza; o fresamento excessivo pode causar reaglomeração ou mudanças de fase indesejadas.
• Relação bola-pó (BPR). Mais mídia por grama de amostra geralmente significa redução de tamanho mais rápida, ao custo de uma carga de amostra utilizável menor.
• Tamanho e densidade da mídia. Bolas grandes e densas proporcionam impactos mais fortes; bolas pequenas criam mais pontos de contato e uma moagem mais fina e uniforme.
• Nível de preenchimento. Os frascos são normalmente carregados de forma que o meio e o pó ocupem apenas parte do volume, deixando espaço livre para movimento. Um frasco cheio demais para de se comportar como um moinho e passa a se comportar como um misturador.
• Moagem a seco ou úmido. Um meio líquido como etanol, água ou solvente orgânico suprime a poeira, limita a soldagem a frio e geralmente produz partículas mais finas – desde que o líquido não ataque a jarra.
• Temperatura e atmosfera. A moagem criogênica com nitrogênio líquido mantém os materiais sensíveis ao calor ou elásticos quebradiços, enquanto uma atmosfera inerte ou a vácuo protege os pós sensíveis ao oxigênio.

Tipos de frascos de moinho planetário e onde o PTFE se encaixa

A família de materiais para jarras

Os potes do moinho planetário são vendidos como uma família de materiais, cada um resolvendo um problema diferente. Os frascos de ágata, zircônia, corindo e carboneto de tungstênio são duros e resistentes ao desgaste, portanto, adequados para cerâmicas abrasivas, minerais e ligas duras. Os potes de aço inoxidável são resistentes e relativamente baratos, mas podem liberar ferro e cromo. Frascos de náilon, poliuretano (PU) e náilon temperado são usados ​​para amostras macias ou sensíveis a metais. As variantes a vácuo e revestidas adicionam vedação ou uma capa interna protetora para trabalhos sensíveis ao ar.

O PTFE fica na extremidade “limpa e quimicamente inerte” desta faixa. É um fluoropolímero macio com coeficiente de atrito extremamente baixo, excelente resistência a ácidos, bases e solventes e baixíssimos extraíveis. A compensação é mecânica: o PTFE risca e deforma-se mais facilmente do que a cerâmica ou os metais, pelo que os meios pesados ​​e as tiragens longas irão desgastá-lo.

Comparando PTFE com outros materiais comuns para frascos

Na prática, a escolha é decidida por duas questões: quão abrasiva é a amostra e quão sensível é a análise à contaminação? Um estudo de vestígios de metais no solo, ou um catalisador que não deve ver ferro, geralmente será executado em um frasco de PTFE, ágata ou zircônia. Uma cerâmica a granel que destruiria um frasco de polímero pertence ao corindo ou ao carboneto de tungstênio.

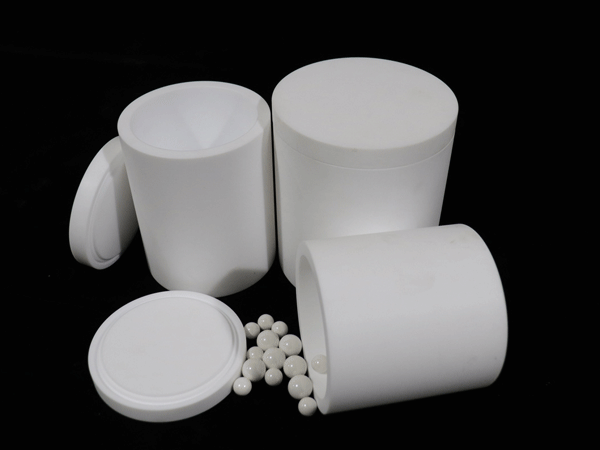

Variantes de tamanho, geometria e vedação

Os frascos vêm em uma variedade de volumes nominais, desde pequenas unidades de aproximadamente 50 mL usadas para desenvolvimento de métodos até cerca de um litro ou mais para moinhos maiores, e o tamanho correto é determinado pelo modelo do moinho e pela massa da amostra que a análise requer. Os frascos de PTFE são frequentemente fornecidos como um conjunto completo – corpo, tampa e junta de vedação – para que a câmara possa ser bem fechada para moagem úmida ou para manuseio sob uma atmosfera inerte. A qualidade da vedação é o que torna possível a moagem em atmosfera inerte: sem uma gaxeta confiável, o argônio escapa e a amostra oxida de qualquer maneira.

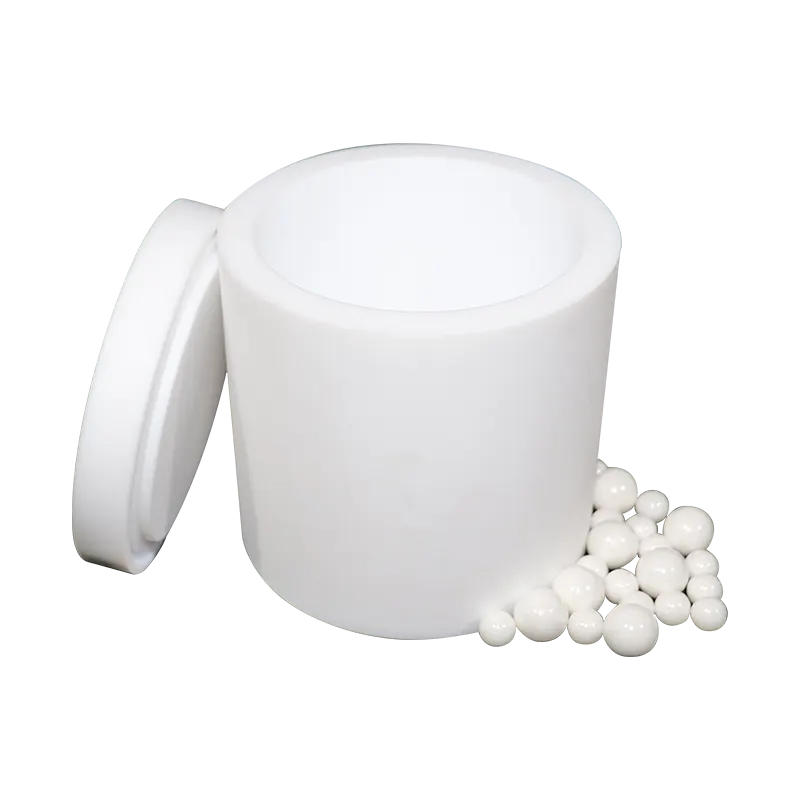

Principais componentes de um frasco de moinho de PTFE

Embora um frasco pareça um simples balde, vários detalhes decidem se ele funciona bem:

• Corpo do frasco. A própria câmara de moagem. A espessura da parede e o acabamento interno afetam a vida útil e a facilidade com que o pó é esvaziado, e a superfície antiaderente de PTFE torna a limpeza substancialmente mais fácil do que com cerâmica porosa.
• Tampa e junta de vedação. Uma tampa bem ajustada com vedação quimicamente resistente mantém o meio líquido e a poeira fina no interior e mantém o ar fora durante a operação com gás inerte ou vácuo.
• Recursos de fixação e localização. A jarra deve ficar bem assentada em seu assento para que não escorregue em alta velocidade; frascos desequilibrados ou mal assentados causam vibração, ruído e desgaste acelerado.
• Meio de moagem. Bolas de ágata, zircônia, aço inoxidável ou material revestido. O meio deve ser pelo menos tão duro quanto a amostra, mas não mais duro do que o necessário, e mais macio que o frasco para que este sobreviva.
• Válvulas e portas opcionais. Alguns projetos de jarros incluem válvulas de entrada e saída de gás para que a câmara possa ser purgada ou evacuada antes da moagem.

Principais indicadores de desempenho e pontos de seleção

Capacidade e rendimento

A carga de amostra utilizável é apenas uma fração do volume nominal do jarro, uma vez que deve ser deixado espaço para mídia e movimento. Uma regra aproximada de planejamento é que o pó mais a mídia não devem encher completamente o frasco; o valor exato depende do moinho e do material. Os compradores devem combinar o volume do frasco com o tamanho do suporte do moinho e com a menor massa de amostra exigida pelo seu método analítico - processar uma amostra pequena em um frasco grande desperdiça energia e resulta em uma mistura deficiente.

Controle e reprodutibilidade do tamanho das partículas

O que a maioria dos usuários realmente deseja não é apenas um pó “fino”, mas sempre o mesmo pó fino. A reprodutibilidade vem de velocidade fixa, tempo fixo, proporção fixa de bola para pó e carregamento consistente do frasco. O baixo atrito do PTFE ajuda de uma maneira específica: amostras pegajosas ou gordurosas são liberadas da parede em vez de formar uma camada morta, de modo que o volume efetivo de moagem permanece constante de operação a operação.

Compatibilidade Química e Contaminação

Esta é a principal razão para selecionar o PTFE. O material resiste ao ataque da maioria dos ácidos, bases e solventes orgânicos, por isso pode ser usado com líquidos de moagem úmida que corroeriam o aço. Ele também não contribui essencialmente com íons metálicos para a amostra, o que é importante para análise de traços, preparação de catalisador e qualquer aplicação onde algumas partes por milhão de ferro alterariam o resultado. Os usuários ainda devem verificar a compatibilidade com o solvente ou reagente específico na temperatura de moagem.

Comportamento térmico e moagem criogênica

O PTFE mantém suas propriedades úteis em uma ampla faixa de temperatura, permanecendo resistente em vez de quebradiço em temperaturas muito baixas. Isso o torna um parceiro natural para a moagem criogênica, onde o nitrogênio líquido é usado para fragilizar borracha, plásticos ou material biológico antes da moagem. A baixa condutividade térmica também significa que o calor gerado pelo impacto não é dissipado instantaneamente – útil quando se deseja um processo suave e frio, mas um lembrete para não aumentar muito a velocidade em longos funcionamentos a seco.

Vedação, Limpeza e Manutenção

Um bom frasco é aquele que é fácil de abrir, esvaziar e limpar, sem contaminação cruzada entre as amostras. A superfície antiaderente do PTFE significa que a maioria dos resíduos pode ser removida ou enxaguada e não há estrutura porosa para reter o pó. As juntas, entretanto, são consumíveis: devem ser inspecionadas quanto a cortes e deformações e substituídas quando não vedarem mais. Os frascos também devem ser verificados periodicamente quanto a arranhões profundos, que retêm a contaminação e reduzem a espessura da parede.

Compatibilidade com o Moinho e a Mídia

Finalmente, o jarro deve se ajustar fisicamente: diâmetro externo correto, altura correta, geometria correta da sede e fixação correta. Uma jarra que chacoalha em seu suporte não será fresada com eficiência, não importa quão bom seja o material. A escolha da mídia segue a mesma lógica: a mídia dura em um frasco de PTFE macio irá desgastar o frasco rapidamente, portanto, para amostras abrasivas, um material de frasco mais duro geralmente é a resposta mais econômica.

Candidaturas e Assessoria de Seleção

Onde os frascos de PTFE são usados

Os frascos planetários de PTFE aparecem onde quer que a limpeza e a resistência química sejam mais importantes do que a força bruta. As configurações típicas incluem:

• Pesquisa química e de catalisadores, onde os precursores reagem com o metal e onde alguns íons vestigiais envenenariam a reação.
• Bateria e materiais energéticos, onde os pós de eletrodo e eletrólitos sólidos devem ser moídos e misturados sem contaminação metálica.
• Laboratórios farmacêuticos e alimentares, onde o equipamento deve ser fácil de limpar, não reativo e livre de metais pesados.
• Polímeros, borrachas e ceras, que são macios, elásticos e propensos a manchar superfícies mais duras; uma parede antiaderente ajuda e o pré-tratamento criogênico os torna quebradiços o suficiente para serem triturados.
• Amostras ambientais e geológicas que necessitam de recipientes resistentes a ácidos e baixos valores de branco para análise de oligoelementos.
• Pigmentos, toners e produtos químicos finos, onde a contaminação cruzada de cores entre lotes deve ser evitada.

Como escolher o frasco certo para o seu trabalho

Comece com a amostra, não com a máquina. Se o material for duro e abrasivo, escolha um frasco duro – ágata, zircônia, corindo ou carboneto de tungstênio – e aceite o pequeno desgaste que vem com ele. Se o material for macio, pegajoso, corrosivo ou analisado em busca de vestígios de metais, o PTFE geralmente é a melhor opção, precisamente porque cede muito pouco à amostra. Se o processo precisar de argônio, vácuo ou solvente, priorize a qualidade da vedação e o material da gaxeta. Em seguida, confirme o tamanho: escolha o frasco mais pequeno que ainda contenha pó suficiente para uma análise fiável, porque os frascos pequenos moem mais rapidamente e utilizam menos energia por corrida. Por fim, combine a mídia com o frasco, pois um frasco macio combinado com uma mídia dura significa uma vida útil curta do frasco.

Dicas práticas de operação

• Pré-triturar ou pré-moer pedaços grandes; os frascos planetários são ferramentas de retificação fina, não trituradores.
• Mantenha a proporção bola-pó consistente entre as execuções para que os resultados sejam comparáveis.
• Não encha demais; deixe o volume livre para o movimento da mídia.
• Faça um teste curto em velocidade moderada antes de se comprometer com um programa longo e de alta energia.
• Limpe e seque os frascos e as juntas entre as amostras e guarde-os fechados para evitar a entrada de poeira.
• Inspecione a parede do jarro em busca de arranhões e danos na junta em intervalos regulares.

Perguntas frequentes

Um frasco de PTFE pode ser usado para fresamento de alta energia?

Pode ser usado, mas com limites. O PTFE é um polímero macio, portanto, execuções prolongadas em alta velocidade com meios densos desgastarão a parede e eventualmente incorporarão fragmentos de polímero no pó. Os frascos de PTFE funcionam melhor com energia moderada com amostras macias a semiduras ou em aplicações criogênicas onde o material é deliberadamente mantido frio.

O frasco contaminará minha amostra?

Em comparação com o aço ou o carboneto de tungstênio, a contaminação por PTFE é muito baixa e, principalmente, não metálica. É por isso que é uma escolha comum para trabalhos em metais residuais. O desgaste ainda ocorre com o tempo, portanto, os frascos muito usados ​​devem ser inspecionados e substituídos assim que a superfície interna ficar visivelmente marcada.

Posso usar esferas de aço inoxidável em uma jarra de PTFE?

Sim, mas a combinação é desequilibrada: bolas de aço duro em um frasco de polímero macio desgastam o frasco muito mais rápido do que elas mesmas, e o ferro pode entrar na amostra se o frasco estiver danificado. Meios mais macios ou de melhor combinação, ou um material de jarro mais duro, geralmente proporcionam melhores resultados a longo prazo.

O PTFE é adequado para fresagem úmida?

Sim. O PTFE resiste à maioria dos ácidos, bases e solventes, e sua superfície antiaderente libera lama facilmente. O fator limitante normalmente é a junta de vedação, que deve ser compatível com o líquido escolhido, e o fato de que alguns reagentes agressivos em temperatura elevada ainda precisam ser verificados caso a caso.

Como faço para limpar um frasco de PTFE?

Esvazie a mídia, limpe o interior com um pano macio e enxágue com água ou solvente compatível. Evite esponjas abrasivas e ferramentas afiadas, que criam arranhões que prendem o pó. Uma curta “corrida limpa” com meio e solvente é uma boa maneira de remover os últimos vestígios antes de uma análise sensível.

Quanto tempo dura um frasco de PTFE?

A vida útil depende quase inteiramente da amostra e do meio. Um frasco usado para polímeros macios em velocidade moderada pode durar muito tempo; um usado com mídia de cerâmica dura em alta velocidade se desgastará visivelmente em um número modesto de execuções. Inspecione regularmente em vez de depender de um cronograma fixo.

Resumo

Um frasco de moinho planetário de PTFE é um equipamento de laboratório pequeno, mas decisivo. Isso não muda o funcionamento de um moinho de bolas planetário – impacto, atrito e fricção ainda quebram a amostra – mas muda o que pode ser moído com segurança e quão limpo será o resultado. Ao combinar inércia química, superfícies antiaderentes, ampla tolerância à temperatura e contaminação metálica insignificante, os frascos de PTFE tornam possível triturar materiais corrosivos, pegajosos ou sensíveis a vestígios de maneira fechada e reprodutível. Onde a resistência à abrasão é mais importante, os frascos de cerâmica ou metal duro mais duros continuam sendo a escolha prática. A resposta certa depende da amostra, da análise e do meio — e para um grande grupo de tarefas laboratoriais, essa resposta é PTFE.
