O que é uma bola de moagem com núcleo de ferro revestido de poliuretano? Mídia para moagem fina

O que é uma bola de moagem com núcleo de ferro revestido de poliuretano?

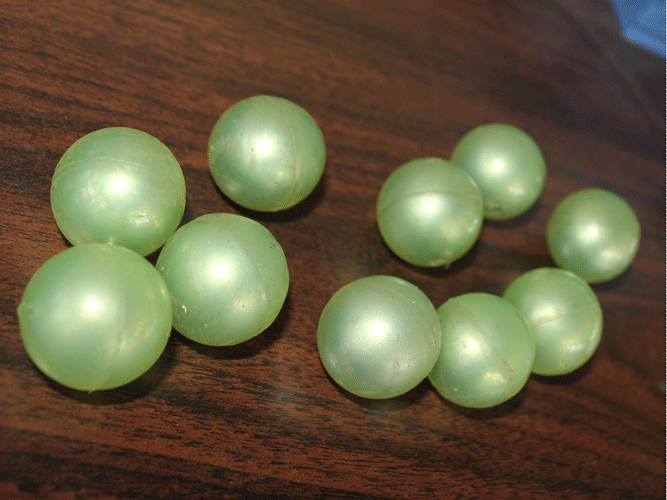

Em sua essência, uma bola de moagem com núcleo de ferro revestido de poliuretano é um meio de moagem de moinho de bolas profissional que os produtores de cerâmica, processamento mineral, pigmentos, revestimentos, produtos químicos e materiais de bateria usam para reduzir partículas sólidas a tamanhos finos e ultrafinos. Estruturalmente, é uma esfera composta: um núcleo metálico denso, normalmente de ferro ou aço, é totalmente encapsulado dentro de uma capa de poliuretano (PU). O núcleo pesado fornece a massa e a energia de impacto que fratura as partículas, enquanto a capa de polímero absorve a abrasão, amortece o ruído e evita que o metal toque no revestimento do moinho ou no material que está sendo processado.

O propósito desse design em camadas torna-se óbvio quando você o compara com as duas mídias entre as quais ele fica. Uma bola de aço não revestida é pesada e barata, mas se desgasta, pode manchar pós brancos ou de cor clara com ferro e torna o moinho extremamente barulhento. Uma bola sólida de poliuretano é silenciosa e quimicamente inerte, mas é leve demais para fornecer energia de fragmentação séria. UM esfera de moagem com núcleo de ferro revestido de poliuretano empresta densidade do metal e comportamento superficial do polímero, e essa combinação é o que o torna útil em uma ampla gama de tarefas de retificação.

Função central e princípio de funcionamento

Uma bola de moagem nunca corta partículas; ele transfere energia para eles. Tudo o que um meio faz – a rapidez com que o pó se afina, quão ampla se torna a distribuição do tamanho das partículas, quantos detritos de desgaste são gerados – depende da quantidade de energia que a bola fornece, onde ela a entrega e do que acontece com a própria superfície da bola ao longo do caminho. A esfera com núcleo de ferro revestido foi projetada para tornar esses três fatores previsíveis e controláveis.

Da alimentação grossa ao pó fino

Dentro de qualquer moinho rotativo ou vibratório – um moinho de bolas planetário, um moinho de rolos, um moinho vibratório ou um moinho de tambor horizontal – a carga do meio é continuamente elevada pela parede do frasco e depois liberada. A alimentação, geralmente de algumas centenas de micrômetros a alguns milímetros de tamanho, ocupa os espaços entre as bolas. Cada rotação a sujeita a dois mecanismos distintos de redução de tamanho.

O primeiro é o impacto: uma bola em queda atinge o leito de pólvora e fratura as partículas frágeis ao longo de suas falhas existentes. A segunda é o atrito, ou cisalhamento: à medida que as bolas vizinhas deslizam e rolam umas contra as outras, elas prendem as partículas entre duas superfícies e as trituram progressivamente. O impacto domina quando os meios são grandes, densos e caem de uma boa altura; o atrito domina quando os meios são menores, quando o moinho funciona a uma velocidade moderada e quando o frasco está bem cheio. A retificação ultrafina depende quase inteiramente do segundo mecanismo, e é por isso que a densidade do meio e a condição da superfície do meio são tão importantes no final de uma longa campanha de fresamento.

Como uma bola com núcleo de ferro revestido é pesada, ela ainda gera energia de impacto útil no início do processo, quando aglomerados e cristais grossos devem ser quebrados. Como sua superfície de trabalho é um polímero flexível em vez de aço duro, o estágio posterior, dominado pelo atrito, é mais suave e distribuído de maneira mais uniforme por todo o leito. Na prática, isso geralmente produz uma distribuição de tamanho de partícula mais estreita, menos moagem excessiva da fração mais fina e menos acúmulo de calor do que uma carga equivalente de metal não revestido.

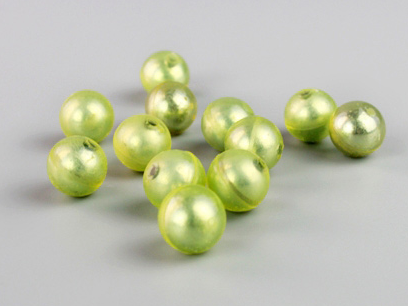

Como o núcleo de ferro e a jaqueta de poliuretano funcionam juntos

O núcleo de ferro é o motor da bola. A densidade é o que converte a velocidade de rotação e a geometria do moinho em energia cinética, portanto, um núcleo pesado é o que permite que um moinho de um determinado tamanho realize uma redução significativa de tamanho em um tempo razoável. A densidade também mantém o meio dentro do leito de moagem em vez de flutuar sobre uma pasta de baixa viscosidade, o que é muito importante na moagem úmida.

A jaqueta de poliuretano realiza três trabalhos ao mesmo tempo. Primeiro, é uma barreira contra o desgaste: o PU resiste à abrasão e à deformação elástica repetida, de modo que o metal — a parte que contaminaria o produto — nunca entra em contato com a peça de trabalho. Em segundo lugar, é uma camada de amortecimento: suaviza o anel metálico das colisões bola-com-bola e bola-balão, reduzindo substancialmente o ruído e cortando a carga de fadiga que eventualmente quebra os frascos e os revestimentos. Terceiro, é uma interface química: os graus adequados de PU toleram água, ácidos suaves e álcalis e muitos solventes orgânicos, e sua baixa energia superficial desencoraja a acumulação de pós pegajosos ou oleosos no meio.

O revestimento também altera a mecânica de contato. Uma bola de aço duro concentra a força em uma pequena área de contato; que fratura as partículas de forma eficaz, mas gera calor localizado e pode perfurar os revestimentos macios ou quebradiços dos frascos. Uma bola revestida de polímero espalha a mesma carga sobre uma área maior e mais flexível, de modo que o aumento de temperatura dentro do frasco permaneça mais ameno. Isso é valioso para polímeros, intermediários farmacêuticos e qualquer material sujeito a oxidação, fusão ou mudança de fase durante a moagem.

Parâmetros do processo que decidem o tamanho final da partícula

Qualquer que seja a usina que você opere, um pequeno conjunto de parâmetros governa o comportamento de uma carga de mídia revestida:

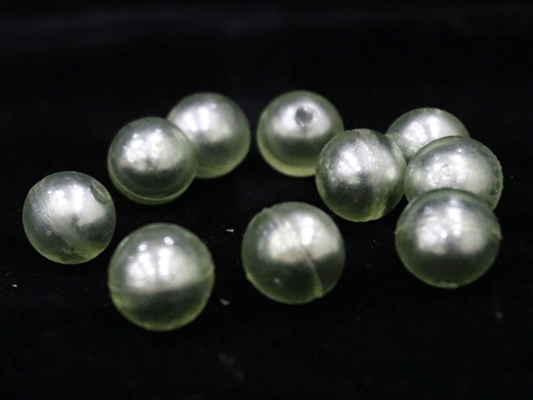

• Diâmetro da mídia: bolinhas pequenas criam mais pontos de contato e favorecem o desbaste fino; bolas grandes fornecem maior energia de impacto e suportam alimentação mais grossa. Uma carga graduada que mistura dois ou três diâmetros geralmente proporciona o melhor equilíbrio entre taxa de quebra e finura.
• Proporção meio-pó: a massa da carga da bola dividida pela massa da amostra. Aumentar a proporção acelera a moagem, mas reduz a quantidade de pó que um determinado frasco pode conter.
• Nível de preenchimento do frasco: a mídia geralmente ocupa cerca de um terço a metade do volume do frasco. Muito pouco desperdício de mídia impacta a energia; muito suprime o movimento de queda que gera atrito.
• Velocidade rotacional: uma velocidade mais alta aumenta a entrada de energia, até o ponto em que a carga centrifuga contra a parede e a moagem para efetivamente. Os moinhos planetários adicionam uma segunda alavanca, a relação entre a rotação do jarro e a rotação do disco.
• Tempo, líquido e atmosfera: tiragens mais longas proporcionam pó mais fino, mas também mais desgaste, mais calor e maior risco de reaglomeração. A moagem úmida com um líquido transportador adequado, ou a moagem seca sob gás inerte, altera o resultado para materiais reativos ou oxidáveis.

A densidade do núcleo e a dureza do revestimento são os parâmetros fixos subjacentes a todos estes. Selecioná-los corretamente é o que torna as configurações ajustáveis ​​fáceis de ajustar.

Tipos e opções de construção de meios de moagem revestidos

A mídia revestida é uma família e não um único item. O que separa uma bola da outra é o núcleo, a formulação do revestimento e a geometria da própria bola.

Variantes definidas pelo núcleo

A construção mais comum usa um núcleo de ferro ou aço carbono, que oferece uma relação densidade-custo favorável e é a razão pela qual essas bolas parecem visivelmente mais pesadas do que seu tamanho sugere. A relação entre o diâmetro do núcleo e o diâmetro total da esfera é a principal decisão do projeto. Um núcleo maior significa mais massa e mais energia de impacto; uma camisa proporcionalmente mais espessa significa maior vida útil e um contato mais suave, silencioso e menos contaminante. Os fabricantes, portanto, criam diversas proporções entre núcleo e jaqueta, permitindo que o usuário influencie a carga em direção à agressão, por um lado, ou à longevidade, por outro.

Variantes definidas pelo revestimento

O poliuretano é em si uma ampla família de materiais. As classes diferem em dureza (geralmente cotada na escala Shore A ou Shore D), em resiliência, em resistência à hidrólise e em compatibilidade com solventes. Um revestimento mais macio deforma mais, protegendo os revestimentos frágeis dos frascos e as partículas frágeis; uma classe mais dura resiste melhor a lamas abrasivas, como areias minerais, alumina ou quartzo. A cor é em grande parte cosmética, mas a qualidade da moldagem não: uma bolha, costura ou remendo fino na jaqueta é exatamente onde o desgaste começará e onde a exposição do metal pode ocorrer.

Como as esferas revestidas se comparam a outros meios de moagem

A tabela é propositalmente qualitativa: a comparação correta depende da sua alimentação, do tamanho de partícula alvo e do valor do produto que está sendo moído. O que a esfera revestida oferece é uma forma de manter a massa de um meio metálico enquanto move a superfície de desgaste em um polímero que o produto pode tolerar.

Combinando mídia com potes e moinhos

A mídia deve sempre ser considerada junto com o frasco. As esferas revestidas de PU combinam naturalmente com frascos de PU, náilon, PTFE e náilon temperado, onde a capa compatível reduz o desgaste do frasco e o ruído acústico. Em moinhos planetários com frascos pequenos, eles são uma forma de aumentar o consumo de energia sem o impacto agudo e prejudicial do aço comum. Em moinhos de rolos e vibratórios que funcionam continuamente, eles prolongam a vida útil do jarro e reduzem a frequência de reabastecimentos de mídia, porque a camisa protege o núcleo da lama abrasiva que, de outra forma, o desgastaria.

Principais indicadores de desempenho e pontos de seleção

Ao especificar meios de moagem revestidos, os compradores devem se concentrar nos indicadores que se traduzem diretamente no custo do processo e na qualidade do produto.

Capacidade de moagem e rendimento

A capacidade em um moinho descontínuo é uma função do volume do frasco, do nível de enchimento do meio e da massa do meio. A esfera do núcleo de ferro revestido contribui com densidade, de modo que um volume moderado de mídia fornece a energia cinética que uma carga mais leve não conseguiria. Em moinhos contínuos, o rendimento depende do tempo de residência necessário para atingir a finura desejada; como a mídia revestida retifica de maneira mais uniforme, o tempo de residência e o risco de fresamento excessivo são mais fáceis de controlar. Qualquer pessoa que dimensione um moinho deve estimar primeiro a massa necessária do lote e depois escolher o diâmetro do meio e o nível de enchimento correspondentes.

Controle e distribuição do tamanho das partículas

A capacidade de atingir um tamanho alvo, e de alcançá-lo de forma consistente, é a métrica central de qualidade. Os meios revestidos são excelentes na extremidade fina: eles geram uma alta densidade de eventos de cisalhamento suave, o que estreita a distribuição e limita a cauda de partículas grossas não moídas. Os usuários devem testar com uma carga graduada, monitorar o tamanho médio e a extensão em pequenas tiragens sucessivas e interromper a campanha quando a curva de tamanho se estabilizar, em vez de simplesmente executá-la por um tempo fixo.

Vida útil, contaminação e custo por unidade de produto

O desgaste é melhor visualizado como custo por tonelada de pó acabado, e não como preço por bola. Uma esfera revestida custa mais do que uma esfera de aço simples, mas desgasta-se mais lentamente em serviços abrasivos e, o que é crucial, mantém o ferro fora do produto, o que evita lotes rejeitados e etapas caras de purificação. Inspecione a jaqueta periodicamente: desde que a camada de PU esteja intacta, o meio se comporta como uma superfície polimérica limpa; uma vez que a jaqueta é perfurada, essa bola individual deve ser removida da carga.

Energia, ruído e ambiente de trabalho

A moagem é uma operação unitária que consome muita energia e os meios influenciam a eficiência com que essa energia é usada. Um núcleo denso significa menos tempo de moagem para uma determinada finura; uma capa de poliuretano significa níveis de ruído significativamente mais baixos e menos vibração transmitida à estrutura, ao piso e aos equipamentos vizinhos. Em laboratórios e oficinas onde os moinhos funcionam durante horas, a redução de ruído e poeira são critérios de seleção genuínos, e não considerações posteriores.

Compatibilidade, automação e manutenção

Verifique se o grau de revestimento é adequado ao seu líquido transportador, ao seu pH e ao seu sistema de solvente, e se o diâmetro do meio é adequado à geometria do seu frasco e à disposição da tela ou descarga. Para instalações automatizadas, a massa e o diâmetro consistentes da esfera ajudam o sistema de controle a prever a energia de moagem; como a mídia revestida se desgasta lenta e uniformemente, o comportamento da carga permanece estável durante muitos ciclos, o que reduz a necessidade de repesagem e reequilíbrio frequentes.

Candidaturas e Assessoria de Seleção

Os meios com núcleo de ferro revestido são usados ​​sempre que um processo precisa de energia de moagem e de uma superfície limpa e silenciosa. As configurações típicas incluem preparação de cerâmica e esmalte, onde a captação de ferro descoloriria o corpo; fabricação de pigmentos e revestimentos, onde a fidelidade da cor é importante; processamento de minerais e cargas, onde pastas abrasivas destruiriam rapidamente meios somente de polímero macio; intermediários químicos e farmacêuticos que devem permanecer livres de contaminação metálica; e baterias e materiais eletrônicos, onde vestígios de metais representam um risco de qualidade. Eles também são comuns em laboratórios universitários e analíticos, onde os moinhos planetários ficam próximos às mesas e o controle de ruído faz parte do ambiente de trabalho.

O conselho de seleção segue o dever. Para trabalhos de laboratório com frascos pequenos, escolha diâmetros menores e uma carga graduada para que uma massa modesta de meio ainda produza pontos de contato suficientes; use um revestimento mais macio se estiver fresando cristais frágeis ou usando uma jarra de plástico. Para moinhos piloto e de produção que manuseiam pastas abrasivas, escolha diâmetros maiores com uma camisa mais espessa e dura e mantenha o nível de enchimento no meio da faixa recomendada para que a carga caia em vez de cascata. Se sua prioridade for o pó mais fino possível, aceite um ciclo um pouco mais longo e use uma proporção alta de mídia para pó com mídia pequena; se sua prioridade for o rendimento, use mídia maior e deixe um estágio secundário de moagem fina terminar o trabalho. Em todos os casos, execute um breve teste, meça a distribuição de tamanho e a taxa de desgaste e aumente a escala a partir de dados e não de intuição.

Notas de manutenção, manuseio e armazenamento

A mídia revestida exige pouca manutenção, mas não é isenta de manutenção. Após cada campanha, enxágue as bolas com um líquido compatível, seque-as e verifique em uma amostra aleatória se há danos, inchaço ou amolecimento da jaqueta. Armazene-os longe da luz solar direta, fontes de ozônio e calor extremo, pois a exposição prolongada aos raios UV e as altas temperaturas podem envelhecer o poliuretano. Mantenha a carga como um conjunto completo: misturar meios usados ​​e novos do mesmo tamanho nominal é aceitável, mas misturar tamanhos aleatoriamente pode alterar o balanço de energia do moinho. Ao completar, adicione mídia gradualmente e verifique novamente a corrente operacional do moinho ou o consumo de energia, porque uma carga mais pesada consome mais energia mesmo quando o moinho está sem pó.

Perguntas frequentes

Uma esfera revestida pode simplesmente substituir o meio de aço em um moinho existente?

Geralmente sim, com dois cheques. Primeiro, confirme se o moinho pode transportar a massa: as bolas revestidas são densas e uma carga de igual volume pode pesar visivelmente mais do que uma carga do mesmo tamanho em uma cerâmica mais leve. Em segundo lugar, confirme se o arranjo de descarga ou triagem pode suportar o diâmetro da esfera que você pretende usar. Se ambos forem satisfeitos, a mudança normalmente é uma substituição direta que reduz o ruído e a contaminação sem alterar a mecânica do moinho.

Como posso saber quando uma bola revestida precisa ser substituída?

Observe a jaqueta, não o núcleo. Uma esfera utilizável possui uma camada de polímero contínua e uniforme; assim que você puder ver o núcleo de metal, ou quando o revestimento estiver cortado, empolado ou desgastado em um ponto de contato, essa bola deve ser retirada de serviço. Como o desgaste é progressivo, a inspeção de rotina em intervalos fixos é mais confiável do que esperar por uma falha visível e evita que uma única esfera danificada introduza ferro em um lote limpo.

As esferas revestidas são adequadas para moagem úmida?

Sim, desde que o grau de revestimento corresponda ao líquido. O poliuretano geralmente funciona bem em água e em muitos sistemas químicos suaves, e sua baixa energia superficial limita o endurecimento e a aderência bola a bola que a moagem úmida pode causar. Solventes altamente agressivos ou lamas fortemente alcalinas requerem um grau específico de PU, portanto a compatibilidade deve ser sempre confirmada antes de uma campanha longa.

Eles funcionam em moinhos de bolas planetários?

Sim, e este é um dos seus usos mais comuns. Os moinhos planetários são frequentemente limitados pela energia que pequenos frascos podem fornecer; meios revestidos densos aumentam essa energia enquanto sua superfície compatível protege a parede do jarro e reduz o ruído produzido por pequenos moinhos de alta velocidade. Uma carga graduada com nível de enchimento moderado e operação intermitente para limitar o acúmulo de calor é um bom ponto de partida.

E quanto a materiais muito macios ou sensíveis ao calor?

Aqui a jaqueta é uma vantagem genuína. Polímeros macios, ceras e cristais orgânicos tendem a manchar o aço duro e pontos quentes localizados podem derretê-los ou degradá-los. A área de contato maior e mais suave de uma bola revestida distribui a carga e mantém o aumento de temperatura mais baixo. Para os materiais mais sensíveis, combine meios revestidos com intervalos de fresagem curtos, velocidade mais baixa e, quando apropriado, condições úmidas ou criogênicas.

Escolhendo a mídia certa para o seu processo

Entender o que é uma esfera de retificação com núcleo de ferro revestido de poliuretano se resume a uma ideia: ela separa a tarefa de transportar energia da tarefa de tocar o produto. O núcleo de ferro transporta energia; a capa de poliuretano toca o produto, o frasco e o ar, mantendo resíduos de desgaste, contaminação por ferro e ruído fora do processo. Uma vez clara a divisão do trabalho, as questões de seleção tornam-se simples: quanta energia sua alimentação precisa, quão fino deve ser o pó alvo, quão sensível é o material ao metal e ao calor e quanto tempo você deseja que a carga dure entre as recargas.

Comece com uma pequena carga de teste, meça o tamanho das partículas, o desgaste e o ruído e ajuste o diâmetro, o nível de preenchimento e a dureza do revestimento a partir daí. Você pode revisar as especificações e opções disponíveis para o esfera de moagem com núcleo de ferro revestido de poliuretano na página do produto e, em seguida, combine a mídia com seu frasco, seu moinho e seu material. Uma segunda referência visual para espessura e acabamento do revestimento é mostrada abaixo, e compará-la com sua própria mídia desgastada é uma maneira rápida de avaliar a vida útil restante.
