O que é um moinho de bolas horizontal para serviços leves? Um dispositivo de moagem de laboratório para pó fino

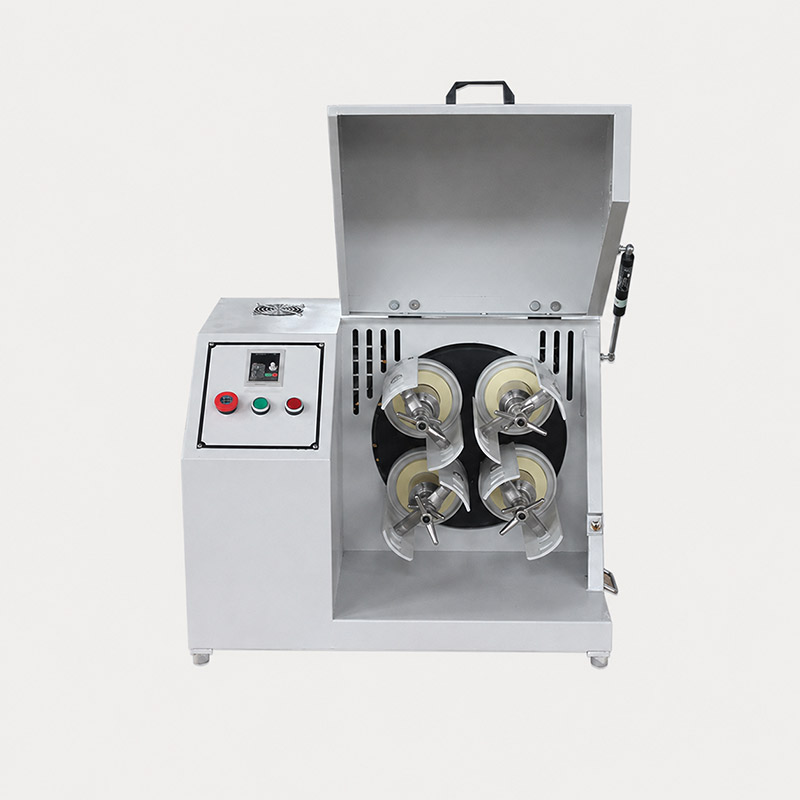

O que é um moinho de bolas horizontal para serviços leves?

Em sua essência, um moinho de bolas horizontal para serviços leves é uma retificadora compacta que laboratórios e unidades de produção em pequena escala usam para reduzir materiais sólidos em pós finos ou pastas uniformes. É chamado de horizontal porque o jarro de moagem repousa sobre rolos acionados e gira em torno de um eixo horizontal. É chamado de serviço leve porque sua estrutura, acionamento e capacidade do jarro são dimensionados para trabalho de bancada ou em escala piloto, em vez de tonelagem industrial contínua. Na engenharia de pós, ele pertence à ampla família de moinhos de bolas, mas suas prioridades de projeto são flexibilidade, repetibilidade e carregamento mecânico suave.

O objetivo básico é simples: carregar uma alimentação grossa em um jarro giratório com meio de moagem e, em seguida, deixar que o movimento, o impacto e a fricção quebrem as partículas. O resultado pode ser um pó fino e seco, uma pasta úmida ou uma pasta bem misturada. Como a máquina é leve, ela é frequentemente escolhida quando a quantidade de amostra é limitada, o controle de contaminação é importante ou várias formulações precisam ser testadas rapidamente. Para um exemplo específico, consulte o moinho de bolas horizontal para serviços leves página do produto.

Funções essenciais e princípio de funcionamento

Da alimentação grossa ao pó fino

Um moinho de bolas horizontal para serviços leves transforma o material em etapas. Primeiro, o operador carrega o frasco com a amostra e um meio de moagem escolhido, como bolas de cerâmica, zircônia, ágata, aço inoxidável ou carboneto de tungstênio. O frasco é selado e colocado na base de rolos. À medida que os rolos giram, o atrito faz com que o frasco gire. No interior, a mídia tomba, desliza e às vezes cai, dependendo da velocidade. Cada evento de colisão ou cisalhamento aplica tensão mecânica às partículas. Com o tempo, as rachaduras se formam e se propagam até que as partículas se quebrem em pedaços menores. O estado final é um pó com distribuição granulométrica mais estreita ou uma pasta com sólidos bem dispersos.

Este não é um evento único e instantâneo, mas um resultado cumulativo de milhares de interações. Materiais duros e frágeis tendem a fraturar por impacto, enquanto materiais mais macios ou fibrosos podem precisar de mais cisalhamento e maior tempo de residência. Os materiais do frasco e do meio também devem ser compatíveis com a amostra para evitar contaminação. Um frasco de cerâmica com meio cerâmico é frequentemente escolhido para processamento sem metal, enquanto um frasco de aço inoxidável pode ser usado quando a resistência mecânica é mais importante do que o controle rigoroso de contaminação.

Como funciona o tambor rotativo

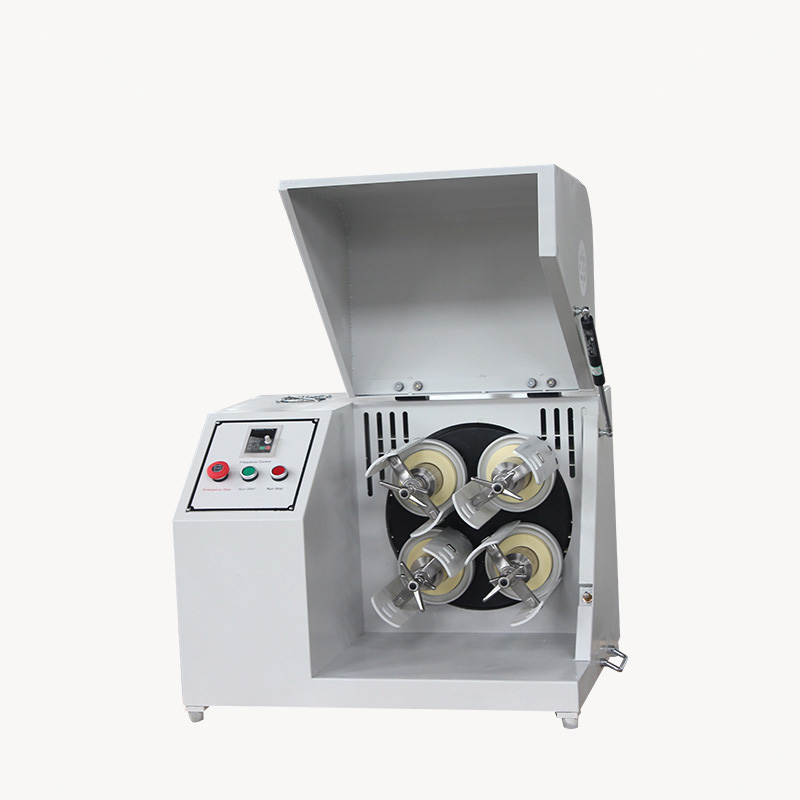

O princípio mecânico chave é o movimento de rolamento. O frasco assenta em dois ou mais rolos. Pelo menos um rolo é acionado por um motor; os demais podem ser ociosos ou também conduzidos. Quando o rolo acionado gira, a jarra gira devido ao atrito. A velocidade de rotação geralmente é ajustável. Em baixa velocidade, a mídia carrega desliza e rola, produzindo principalmente atrito e cisalhamento. Em velocidades mais altas, a mídia pode ser elevada ainda mais na parede do frasco e depois cair em cascata ou cair, criando um impacto mais forte. Se a velocidade ficar muito alta, a mídia pode centrifugar contra a parede e parar de realizar trabalho útil, portanto existe uma faixa ideal para cada tamanho de frasco e combinação de material.

A orientação horizontal é prática. É estável, fácil de carregar e geralmente permite a remoção rápida do frasco para limpeza ou recuperação de amostras. Muitas vezes, diferentes tamanhos de jarros podem ser usados ​​na mesma estrutura de rolo se o diâmetro e o peso do jarro estiverem dentro dos limites. As proteções de segurança mantêm o jarro giratório contido, enquanto o controlador define a velocidade, o tempo e, às vezes, a direção. A reversão periódica pode melhorar a mistura e reduzir a aglomeração.

Modos de moagem úmida e seca

Os moinhos de bolas horizontais para serviços leves geralmente podem operar no modo seco ou úmido. A moagem a seco é comum quando o produto final deve ser um pó de fluxo livre e os processos posteriores não toleram líquidos. É adequado para minerais quebradiços, cerâmicas, vidros e alguns pós químicos. No entanto, a moagem a seco pode criar poeira e partículas finas podem aderir às paredes do frasco ou aglomerar-se. A moagem úmida utiliza um veículo líquido como água, etanol ou outro solvente adequado. O líquido ajuda a dispersar partículas, reduz a poeira e pode melhorar a eficiência, evitando a reaglomeração. O modo úmido é frequentemente usado para pastas, pigmentos, materiais de bateria e amostras biológicas, mas requer uma etapa de secagem posterior se for necessário um pó seco.

A escolha depende do material, do tamanho da partícula alvo e da aplicação posterior. Uma pasta úmida pode ser mais fácil de bombear ou revestir, enquanto um pó seco pode ser mais fácil de prensar, peneirar ou embalar. A vedação é especialmente importante na moagem úmida para evitar vazamentos, e o material do frasco deve resistir ao solvente.

Parâmetros-chave do processo

Vários parâmetros controlam o resultado. A velocidade de rotação afeta a energia da mídia. O tempo de execução determina quantas colisões a pólvora sofre. O tamanho e a densidade do meio influenciam a energia de impacto e o número de pontos de contato. A taxa de preenchimento da mídia afeta a liberdade de movimento da carga. A carga da amostra e o volume do frasco definem o tamanho do lote. A dureza, a tenacidade e o tamanho inicial das partículas do material de alimentação também são importantes. A alimentação dura geralmente precisa de mais energia ou mais tempo, enquanto a alimentação macia e quebradiça pode moer rapidamente.

Como essas variáveis ​​interagem, as melhores configurações geralmente são encontradas por meio de testes. Uma abordagem prática é começar com velocidade moderada, carga de mídia padrão e tiragem curta, depois inspecionar o pó e ajustar uma variável de cada vez. Sobrecarregar a jarra pode reduzir o movimento e a moagem lenta; a subcarga pode desperdiçar energia e causar desgaste excessivo. O objetivo é o movimento constante e repetido da mídia sem centrifugar a carga ou superaquecer a amostra.

Principais Tipos e Configurações

Moinhos horizontais de frasco único e frasco múltiplo

Os moinhos horizontais para serviços leves são frequentemente classificados de acordo com o número de frascos que podem acionar. Uma unidade de frasco único é compacta e simples, tornando-a uma boa escolha para pequenos laboratórios com necessidades ocasionais de moagem. Uma unidade multi-jar, como um moinho de rolos de duas ou quatro estações, permite que várias amostras sejam processadas ao mesmo tempo em condições semelhantes. Isto é útil para estudos comparativos, controle de qualidade e desenvolvimento de métodos porque reduz o tempo necessário para executar réplicas. Os designs de vários frascos também melhoram o rendimento sem exigir uma grande máquina de produção.

Ao escolher entre esses layouts, considere o volume da amostra, os experimentos por dia e o espaço da bancada. Um moinho multi-jar pode custar mais, mas pode ser mais eficiente quando muitas amostras pequenas são rotineiras. Também ajuda a manter a consistência porque todos os jars apresentam as mesmas configurações de unidade, embora diferenças no carregamento do jar ou na condição da mídia ainda possam afetar os resultados.

Projetos acionados por rolo e acionados diretamente

A maioria dos moinhos horizontais para serviços leves usa acionamento por rolo, onde o jarro é girado pela fricção dos rolos giratórios. Este design é flexível porque o jarro não está permanentemente preso ao motor. Ele pode ser retirado para limpeza e diferentes materiais ou tamanhos de jarros podem ser usados, se caberem no espaçamento dos rolos. Algumas máquinas usam um arranjo de acionamento direto ou acionamento por correia com um berço ou braçadeira. O acionamento direto pode fornecer um torque mais positivo, mas pode ser menos flexível para trocas rápidas do jarro. Unidades acionadas por rolos são comuns em laboratórios porque equilibram simplicidade, custo e adaptabilidade.

O sistema de acionamento também influencia o ruído e a manutenção. Os moinhos acionados por rolos podem ter mangas de rolos substituíveis que se desgastam com o tempo. Os sistemas acionados por correia podem exigir verificações da tensão da correia. Os sistemas de acionamento direto podem ter menos peças de desgaste, mas precisam de um acoplamento robusto. Em todos os casos, o acionamento deve suportar o peso máximo do frasco e a velocidade de rotação sem escorregar ou superaquecer.

Opções de jarra e material de mídia

A seleção do material é uma parte importante da configuração do moinho. Os materiais comuns dos frascos incluem aço inoxidável, cerâmica, corindo, zircônia, ágata, náilon, poliuretano e PTFE. Cada um tem dureza, resistência ao desgaste, compatibilidade química e risco de contaminação diferentes. O aço inoxidável é forte, mas pode introduzir contaminação metálica. A cerâmica e a zircônia são duras e resistentes ao desgaste, tornando-as adequadas para muitos pós abrasivos. A ágata é relativamente inerte e é frequentemente usada para amostras geológicas ou analíticas. Os frascos de polímero são leves e úteis para materiais macios ou processamento sem metal, mas podem desgastar-se mais rapidamente com mídias duras.

O meio de moagem também deve corresponder à aplicação. A densidade do meio afeta a energia de impacto: meios mais densos, como zircônia ou carboneto de tungstênio, podem retificar materiais duros mais rapidamente, enquanto meios mais leves, como ágata ou cerâmica, podem ser mais suaves e menos contaminantes. O tamanho da mídia afeta o equilíbrio entre impacto e atrito. Esferas maiores criam impactos mais fortes, enquanto esferas menores proporcionam mais pontos de contato e moagem mais fina. A melhor combinação depende do material de alimentação e do tamanho da partícula alvo.

Fresas horizontais para serviços leves vs.

O termo serviço leve descreve a capacidade mecânica, não a qualidade dos resultados. Um moinho leve destina-se a frascos menores, lotes com pesos mais baixos e operação intermitente. Pode usar uma estrutura mais simples, um motor menor e controles manuais ou semiautomáticos. Um moinho horizontal para serviço pesado é construído para tambores maiores, operação contínua e torque mais alto. Os dois tipos podem usar princípios de moagem semelhantes, mas atendem a escalas diferentes. As unidades para serviços leves são ideais para laboratórios, plantas piloto e produção de pequenos lotes. Unidades para serviços pesados ​​são usadas quando o rendimento e a durabilidade sob carga constante são as principais prioridades.

Os usuários não devem exceder o tamanho ou peso nominal do frasco de um moinho leve. A sobrecarga pode causar deslizamento dos roletes, superaquecimento do motor, vibração excessiva ou desgaste prematuro dos rolamentos. Se forem necessários lotes maiores, é melhor escolher um modelo mais pesado do que forçar uma unidade leve além dos limites do projeto.

Principais componentes e recursos de design

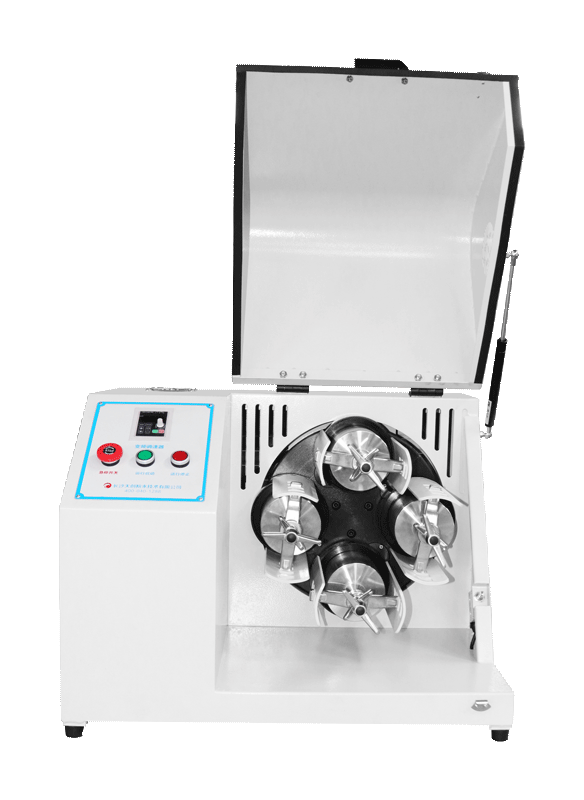

Um típico moinho de bolas horizontal para serviços leves inclui uma estrutura de base, rolos, um motor de acionamento, um controlador de velocidade, um temporizador, proteções de segurança e um sistema de posicionamento de jarra. A estrutura base proporciona estabilidade e amortece as vibrações. Os rolos suportam o jarro e transferem o movimento. O motor e a transmissão fornecem rotação controlada. O controlador permite ao operador definir a velocidade, o tempo e, às vezes, a direção. As proteções de segurança mantêm as mãos e as roupas longe das peças rotativas e contêm o frasco caso ele se solte. Os batentes de posicionamento do jarro evitam que o jarro deslize ao longo dos rolos.

Recursos adicionais podem incluir displays digitais, receitas programáveis, reversão automática, botões de parada de emergência e rodízios para mobilidade. Alguns modelos oferecem espaçamento ajustável entre rolos para acomodar diferentes diâmetros de jarros. Outros incluem uma tampa transparente para que o operador possa observar o processo de retificação. O melhor projeto depende da frequência com que o moinho é usado, de quantos tipos de frascos são necessários e do nível de documentação do processo necessário.

A manutenção geralmente é simples. Rolos, rolamentos, correias e conexões elétricas devem ser verificados regularmente. As superfícies desgastadas dos rolos devem ser substituídas para manter a tração. Os frascos e a mídia devem ser inspecionados quanto a rachaduras, lascas ou desgaste excessivo. A limpeza entre amostras evita a contaminação cruzada. Para retificação úmida, as vedações e juntas devem ser verificadas quanto a vazamentos. Um registro de manutenção simples ajuda a monitorar o desgaste e evitar paralisações inesperadas.

Principais indicadores de desempenho e critérios de seleção

Capacidade e tamanho do lote

A primeira questão de seleção é o tamanho do lote. Um moinho horizontal para serviços leves geralmente é avaliado pelo volume e peso máximos do frasco que pode girar. Os potes pequenos podem conter dezenas ou centenas de mililitros, enquanto os potes maiores e leves podem conter alguns litros. O volume de trabalho real é inferior ao volume total do jarro porque é necessário espaço para o movimento da mídia e do material. Via de regra, o frasco não deve ser enchido muito alto; deixar espaço livre permite que a mídia caia de maneira eficaz. Os usuários devem estimar a massa da amostra necessária e então escolher um tamanho de frasco que proporcione um espaço confortável.

O rendimento não se trata apenas do volume do jar. Também depende do tempo de moagem e do número de potes que a máquina pode manipular. Um moinho de frasco único que funciona por várias horas pode processar menos amostras por dia do que um moinho de vários frascos que executa ciclos mais curtos. Para o desenvolvimento de métodos, a flexibilidade pode ser mais importante do que o rendimento bruto. Para o controle de qualidade de rotina, a operação com vários frascos pode ser uma vantagem significativa.

Tamanho de partícula e finura de moagem

O controle do tamanho das partículas é um indicador central de desempenho. Moinhos de bolas horizontais podem produzir pós finos, mas a finura alcançável depende do material de alimentação, tamanho do meio, tempo de moagem e consumo de energia. Materiais duros e quebradiços geralmente moem de maneira mais previsível do que materiais macios, dúcteis ou fibrosos. A moagem muito fina pode exigir meios pequenos, tempos mais longos e possivelmente processamento úmido para evitar aglomeração. Se o objetivo for uma distribuição estreita de tamanho de partícula, o operador poderá precisar otimizar a mistura de meios e evitar moagem excessiva, o que pode causar reaglomeração ou contaminação.

É importante definir o tamanho de partícula alvo antes de selecionar um moinho. Se o requisito for britagem grosseira, um tipo diferente de equipamento pode ser mais eficiente. Se o requisito for pó mícron ou submícron, um moinho planetário de alta energia ou um moinho de meio agitado pode ser mais adequado. Um moinho de bolas horizontal para serviços leves ocupa um meio-termo útil: é mais suave e mais escalável do que alguns moinhos de laboratório de alta energia e é mais flexível do que um moinho de produção dedicado.

Velocidade, energia e eficiência

A velocidade de rotação é ajustável na maioria das fresadoras leves, o que permite ao operador ajustar a entrada de energia. Uma velocidade mais alta aumenta a energia de impacto, mas também aumenta o desgaste, o calor e o ruído. A velocidade mais baixa favorece o atrito e pode ser mais suave em materiais sensíveis ao calor. A eficiência energética depende de quanta potência do motor realmente é usada para quebrar as partículas, em vez de atrito, ruído e calor. Um frasco, carga de mídia e velocidade bem combinados irão moer com eficiência sem aumento excessivo de temperatura.

O superaquecimento pode ser uma preocupação durante longas tiragens ou no processamento de materiais sensíveis ao calor. Nesses casos, os usuários podem escolher velocidades mais baixas, ciclos mais curtos com pausas ou um moinho que possa ser resfriado. Alguns materiais também podem exigir uma atmosfera inerte ou um frasco selado para evitar a oxidação. Embora um moinho horizontal para serviços leves geralmente não seja uma máquina de alta energia, o gerenciamento térmico ainda faz parte de boas práticas.

Automação, Controle e Manutenção

As usinas leves modernas geralmente incluem controladores digitais que definem velocidade, tempo e direção. A operação programável melhora a repetibilidade, especialmente quando o mesmo material é processado muitas vezes. A reversão automática pode reduzir a aglomeração e melhorar a mistura. Um temporizador permite a operação autônoma, mas o moinho ainda deve ser colocado em uma área segura e monitorado de acordo com as regras do laboratório. O registro de dados ou o armazenamento de receitas podem ser úteis em ambientes regulamentados onde a documentação do processo é necessária.

Para ensino básico ou uso ocasional, um simples controle manual pode ser suficiente. Para pesquisa e controle de qualidade, a programabilidade digital geralmente compensa o custo extra. A facilidade de manutenção também afeta os custos a longo prazo. É preferível um design que permita a substituição rápida do rolo e a limpeza fácil. Os frascos devem ser fáceis de carregar e remover e as proteções de segurança devem ser robustas. Antes de comprar, verifique se peças de reposição, frascos e mídia estão disponíveis. Uma fresadora que utiliza tamanhos de jarros padrão e diâmetros de mídia comuns é mais fácil de suportar.

Candidaturas e Assessoria de Seleção

Moinhos de bolas horizontais para serviços leves são usados ​​em muitos campos. Na geologia e na mineração, eles preparam amostras de rochas, minerais e solo para análise. Em cerâmica e vidro, trituram matérias-primas e fritas para estudos de formulação. Na química e na ciência dos materiais, eles misturam e reduzem pós para catalisadores, pigmentos e compósitos. Na pesquisa de baterias, eles processam materiais de eletrodos e precursores. Na indústria farmacêutica e na biologia, eles podem ser usados ​​para moagem seca ou úmida de pequenas amostras, embora os requisitos de contaminação e limpeza sejam especialmente rigorosos. Em testes ambientais, eles homogeneizam os sólidos antes da extração ou espectroscopia.

O aconselhamento de seleção depende das prioridades. Um laboratório de ensino pode precisar de um moinho de frasco único simples, durável e com controles fáceis. Um grupo de pesquisa pode preferir um moinho programável multi-jar para experimentos paralelos. Uma pequena unidade de produção pode precisar de um moinho maior para serviços leves, com ciclos de trabalho mais longos e melhor gerenciamento térmico. Em todos os casos, defina o tipo de amostra, o tamanho do lote, o tamanho da partícula alvo, o nível de contaminação aceitável e a carga de trabalho diária antes de comparar os modelos. Também é útil testar o moinho com o material real, porque as especificações publicadas não conseguem capturar o comportamento de moagem de cada material. Para informações em nível de produto, o moinho de bolas horizontal para serviços leves página fornece um ponto de partida para avaliar a capacidade do frasco, acionamento do rolo e adequação ao laboratório.

Perguntas frequentes

Um moinho de bolas horizontal para serviços leves é o mesmo que um moinho de bolas planetário?

Não. Um moinho de bolas planetário utiliza potes que giram em torno de um eixo central enquanto também giram em seu próprio eixo, criando altas forças centrífugas e uma moagem muito energética. Um moinho de bolas horizontal para serviços leves usa um jarro que simplesmente gira sobre rolos. O design horizontal é geralmente mais suave, simples e fácil de dimensionar para pequenos lotes. Os moinhos planetários podem atingir tamanhos mais finos mais rapidamente, mas podem gerar mais calor e exigir uma montagem de frascos mais complexa. A melhor escolha depende da finura do alvo, da sensibilidade da amostra e do tamanho do lote.

Ele pode moer materiais duros e macios?

Pode processar muitos materiais, mas o desempenho varia. Materiais duros e quebradiços geralmente moem bem com meios densos e com tempo suficiente. Materiais macios, elásticos ou fibrosos podem deformar-se em vez de fraturar, por isso podem precisar de condições de cisalhamento intenso, moagem úmida ou um tipo de moinho diferente. O pré-tratamento, como cortar ou esmagar, também pode ajudar. Os usuários devem testar uma pequena amostra antes de comprar um lote completo.

Como escolho o frasco e a mídia certos?

Comece com os requisitos de contaminação e a dureza do material. Se a contaminação por metal for inaceitável, escolha frascos de cerâmica, ágata, zircônia ou polímero. Se for necessária energia de alto impacto, escolha meios densos, como zircônia ou carboneto de tungstênio. Combine o tamanho da mídia com a alimentação e o tamanho alvo: mídia maior para alimentações grossas, mídia menor para moagem fina. Encha o frasco com mídia e amostra para que haja espaço livre suficiente para o movimento. A proporção exata é melhor determinada por testes.

Quanto tempo leva a moagem?

Não há uma resposta única. O tempo de moagem depende do material, tamanho inicial da partícula, tamanho alvo, meio, velocidade e tamanho do lote. Alguns materiais macios podem atingir a finura desejada em pouco tempo, enquanto materiais duros podem levar horas. É melhor executar alguns ciclos mais curtos e verificar o resultado do que executar um ciclo muito longo que pode superaquecer ou triturar demais a amostra. Registrar os parâmetros para cada execução bem-sucedida ajuda a construir um método confiável.

De que manutenção a fábrica precisa?

A inspeção regular de rolos, rolamentos, correias e componentes elétricos é importante. Limpe o frasco, a mídia e as superfícies do rolo entre as amostras para evitar contaminação cruzada. Verifique se há desgaste nas vedações se for usada retificação úmida. Substitua os rolos ou correias desgastados antes que afetem o desempenho. Mantenha a máquina seca e livre de acúmulo de poeira. Seguir o manual do fabricante é sempre o melhor guia para intervalos de manutenção específicos.

Resumo

Um moinho de bolas horizontal para serviços leves é uma máquina de moagem prática para laboratórios e processamento de pó em pequena escala. Ele usa um jarro giratório sobre rolos para quebrar materiais sólidos por meio de impacto, atrito e cisalhamento. Suas principais vantagens são flexibilidade, operação simples e adequação para pequenos lotes. Ao compreender o princípio de funcionamento, os tipos, os componentes e os critérios de seleção, os usuários podem escolher uma configuração que corresponda ao seu material, tamanho de partícula alvo e carga de trabalho. Quer o objetivo seja a preparação de amostras, o desenvolvimento de formulações ou a produção de pequenos lotes, o moinho de bolas horizontal para serviços leves oferece um equilíbrio útil entre controle, repetibilidade e custo.
