Qu'est-ce qu'un pulvérisateur à micro-flux d'air ? Un broyeur à sec pour la production de poudre ultrafine

Qu'est-ce qu'un pulvérisateur à micro-flux d'air ?

De par son cœur, un pulvérisateur à micro-flux d'air est une fraiseuse à sec qui réduit les matériaux solides friables en poudres fines ou ultrafines en utilisant des jets d'air à grande vitesse plutôt que des moyens de broyage mécaniques. Des industries telles que les produits pharmaceutiques, les produits chimiques, les matériaux pour batteries, la céramique, la transformation des aliments et la recherche sur les matériaux avancés l'utilisent pour produire des poudres avec une granulométrie contrôlée et une distribution granulométrique relativement étroite. Au lieu de recourir à des billes d'acier, des billes de céramique ou un marteau rotatif, la machine accélère les particules dans un flux d'air comprimé ou un gaz inerte. Les particules entrent en collision les unes avec les autres et avec les surfaces internes de la chambre de broyage, se brisant en fragments plus petits. Un classificateur intégré sépare ensuite la poudre fine des particules grossières, permettant uniquement à la fraction souhaitée de quitter le broyeur. Le TENCAN Pulvérisateur à micro flux d'air est un exemple de cette famille d'équipements, conçus pour le traitement des poudres en laboratoire et à petite échelle où le contrôle de la contamination, la répétabilité et les performances de broyage fin sont importants. En termes simples, il répond à deux questions fondamentales : qu’est-ce que c’est et à quoi sert-il ? Il s'agit d'un outil de fabrication de poudre de précision utilisé pour transformer des aliments grossiers en poudre fine sans introduire de matériau de broyage dans le produit.

Étant donné que l’énergie de broyage provient de l’air plutôt que du contact avec les corps de broyage, le processus est souvent décrit comme autogène ou sans fluide. Cette distinction est importante. Dans un broyeur à boulets ou à billes, l'usure due aux éléments de broyage peut contaminer la poudre et l'action de broyage peut générer une chaleur importante par friction. Dans un pulvérisateur à flux d'air, le matériau est accéléré et fracturé principalement par impact entre particules. Le résultat est une poudre plus propre, moins de contamination métallique ou céramique et un processus qui peut être adapté aux matériaux sensibles à la chaleur ou de haute pureté. Le compromis est que les pulvérisateurs à flux d'air nécessitent un approvisionnement stable en gaz comprimé, un contrôle minutieux du débit d'alimentation et un système de classification bien conçu pour atteindre la taille de particule cible. Lorsque ces facteurs sont correctement gérés, l’équipement peut fournir des poudres fines avec une bonne cohérence d’un lot à l’autre.

Fonctions de base et principe de fonctionnement

La fonction principale d'un pulvérisateur à micro-flux d'air est de convertir une alimentation solide grossière ou granulaire en une poudre fine et fluide. La machine combine trois opérations en un seul système : accélération, collision et classification. Tout d’abord, la matière première est introduite dans un flux gazeux à grande vitesse. Deuxièmement, les particules gagnent de l’énergie cinétique et entrent en collision les unes avec les autres, provoquant une fracture le long des points faibles du matériau. Troisièmement, un classificateur sépare les particules déjà suffisamment fines de celles qui nécessitent davantage de broyage. La fraction grossière est recirculée en interne, tandis que la fraction fine sort avec le flux gazeux et est collectée dans un filtre ou un cyclone. Cette boucle continue rend le processus efficace, car seules les particules surdimensionnées restent dans la zone de broyage pour une réduction ultérieure.

De l'aliment grossier à la poudre fine

La transformation commence à l'entrée de l'alimentation. Le matériau peut être alimenté par un alimentateur vibrant, un alimentateur à vis ou une goulotte à gravité, en fonction de la conception de l'équipement et des propriétés d'écoulement de la poudre. Un débit d’alimentation constant est essentiel. Si le broyeur est suralimenté, la concentration de particules dans la chambre devient trop élevée, les collisions deviennent moins efficaces et le classificateur peut être surchargé. Si l’usine est sous-alimentée, de l’énergie est gaspillée et le débit chute. À l’intérieur de la chambre de broyage, des buses injectent de l’air comprimé ou du gaz inerte à grande vitesse. Les jets de gaz créent une zone turbulente à haute énergie où les particules sont accélérées et impactées à plusieurs reprises. Les particules plus petites suivent le flux de gaz vers le classificateur, tandis que les particules plus grosses sont projetées vers l'extérieur ou vers le bas et renvoyées vers la zone de broyage. Cette recirculation interne se poursuit jusqu'à ce que les particules soient suffisamment petites pour passer le classificateur.

Le rôle de l'air comprimé et de l'énergie du jet

L'air comprimé est à la fois le vecteur d'énergie et le fluide de traitement dans un pulvérisateur à flux d'air. La pression et le débit du gaz déterminent la vitesse des jets et donc l'énergie disponible pour la fracture. Une énergie de jet plus élevée améliore généralement la capacité à décomposer des particules plus dures ou plus grosses, mais elle augmente également la consommation d'énergie et peut augmenter la température du gaz. Pour les matériaux sensibles à la chaleur, le gaz peut être refroidi ou un gaz inerte tel que l'azote peut être utilisé pour empêcher l'oxydation et réduire le risque de combustion. La conception des buses est un autre facteur critique. Le nombre, l’angle et le diamètre des buses influencent le modèle de collision à l’intérieur de la chambre. Un agencement de buses bien conçu crée une zone de broyage stable, minimise les points morts et permet aux particules d'entrer en collision efficacement plutôt que de simplement heurter les parois de la chambre. En pratique, l'opérateur équilibre la pression du gaz, le débit d'alimentation et la vitesse du classificateur pour obtenir la finesse souhaitée sans gaspiller d'énergie.

Classification et contrôle de la taille des particules

La classification est la clé pour contrôler la taille des particules dans un pulvérisateur à micro-flux d'air. Une fois les particules réduites dans la zone de broyage, elles entrent dans un classificateur, qui peut être une roue rotative, un déflecteur statique ou une combinaison des deux. Le classificateur crée un point de coupe : les particules plus fines que le point de coupe passent, tandis que les particules plus grossières sont rejetées et renvoyées dans la zone de broyage. En ajustant la vitesse du classificateur ou le débit de gaz, l'opérateur peut déplacer le point de coupe et modifier la taille finale des particules. Une vitesse de classificateur plus élevée produit généralement une poudre plus fine, tandis qu'une vitesse plus faible permet aux particules plus grosses de sortir. La vitesse d'avance affecte également le résultat. Un débit d'alimentation plus faible donne à chaque particule plus de chances d'entrer en collision et d'être classée, ce qui produit généralement une poudre plus fine et plus uniforme. Un débit d'alimentation plus élevé augmente le débit mais peut élargir la distribution granulométrique. Pour de nombreuses applications, l'objectif n'est pas seulement une petite taille médiane de particules (D50), mais également une coupe supérieure contrôlée (D97 ou D99) et une distribution étroite. Le classificateur est ce qui rend ce niveau de contrôle possible.

Principaux types et configurations

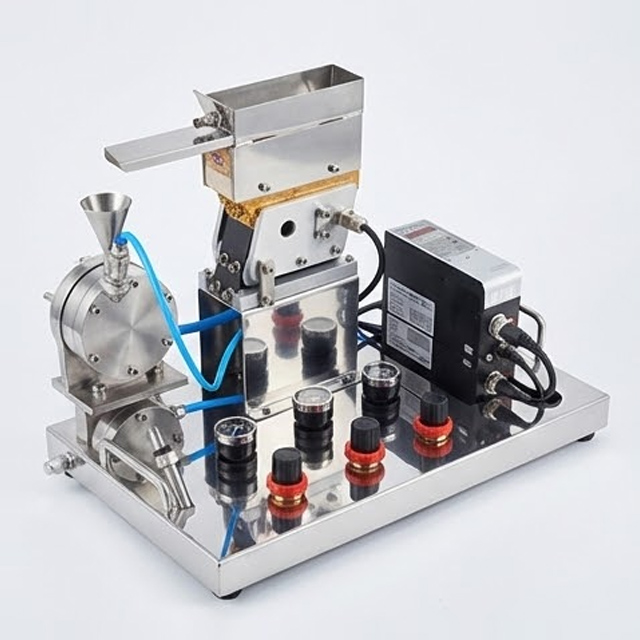

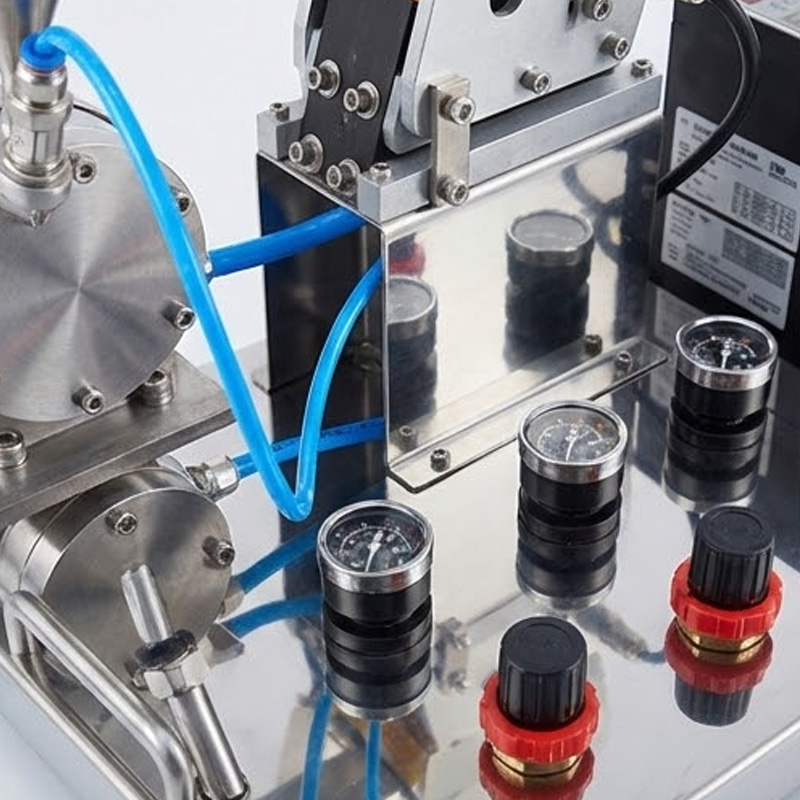

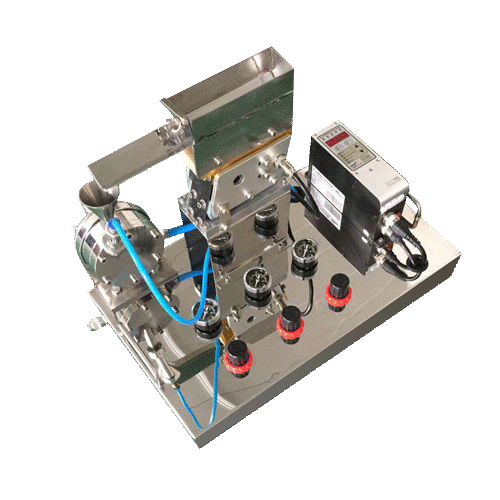

Les pulvérisateurs à flux d'air sont disponibles en plusieurs configurations, et le terme « pulvérisateur à micro-flux d'air » fait généralement référence à un laboratoire compact ou à une petite unité de production conçue pour le broyage fin de lots petits à moyens. Le TENCAN Pulvérisateur à micro flux d'air appartient à la famille plus large des broyeurs à jet et des systèmes de broyage à flux d'air. Bien que le principe de base soit le même, différentes conceptions mettent l'accent sur des priorités différentes : certaines sont optimisées pour un broyage ultra fin, d'autres pour un débit élevé, d'autres encore pour un nettoyage facile et un changement de matériau rapide, et certaines pour le traitement de matériaux sensibles à la chaleur ou facilement oxydables. Comprendre ces configurations aide les utilisateurs à choisir la bonne machine pour leur poudre.

Configurations de laboratoire et de petits lots

Les pulvérisateurs à flux d'air à l'échelle du laboratoire sont conçus pour la recherche et le développement, les études de formulation et la production en petits lots. Ils ont généralement un encombrement compact, des commandes simples et une chambre de broyage modulaire qui peut être ouverte ou retirée pour le nettoyage. Ceci est important lorsque différents matériaux doivent être traités sans contamination croisée. Un pulvérisateur à micro-flux d'air de laboratoire peut traiter des lots allant de quelques grammes à plusieurs kilogrammes, en fonction de la densité du matériau et de la finesse cible. Il est souvent utilisé pour tester si un matériau peut être broyé au jet, pour déterminer les paramètres de broyage optimaux et pour produire de petites quantités de poudre pour des analyses ou des prototypes de produits. En raison de la petite taille, l'équipement peut être installé dans une sorbonne, une boîte à gants ou une salle blanche, à condition que l'alimentation en gaz et la collecte des poussières soient correctement organisées.

Broyeurs à flux d'air axés sur la production

Les broyeurs à flux d'air axés sur la production sont construits pour un fonctionnement continu et une capacité plus élevée. Ils peuvent utiliser des chambres de broyage plus grandes, des buses multiples, des classificateurs plus puissants et des systèmes d'alimentation automatisés. Le système de collecte des poudres est généralement plus élaboré, avec des séparateurs cyclones, des filtres à cartouche ou des filtres à manches pour récupérer les particules fines et renvoyer les gaz propres dans l'environnement. Ces systèmes sont souvent intégrés à une alimentation en amont et à un emballage ou un transport en aval. Bien qu'elles partagent le même principe de fonctionnement que les unités de laboratoire, les usines de production sont conçues pour assurer la stabilité, la disponibilité et l'efficacité énergétique. Dans de nombreuses usines, le pulvérisateur à flux d'air fait partie d'une chaîne de traitement de poudre plus vaste qui comprend le séchage, la désagglomération, la classification et le mélange. Le choix entre une unité de laboratoire et une unité de production dépend du rendement requis, du nombre de produits à traiter et du niveau d'automatisation requis.

Il existe également des variations dans la manipulation des gaz. Certains systèmes utilisent l'air ambiant, tandis que d'autres utilisent de l'azote, de l'argon ou un autre gaz inerte. Le broyage au gaz inerte est courant pour les matériaux sujets à l'oxydation, à la combustion ou à l'explosion. Les systèmes de gaz en boucle fermée récupèrent et recirculent le gaz, ce qui réduit les coûts d'exploitation et empêche la libération de poudre fine sur le lieu de travail. Pour les applications pharmaceutiques ou alimentaires, l'équipement peut être conçu avec des surfaces sanitaires, des soudures sans crevasses et des fonctionnalités de nettoyage sur place. Ces différences ne changent pas le mécanisme fondamental, mais elles influencent fortement l’adéquation d’une machine donnée à un produit spécifique.

Indicateurs de performance clés et points de sélection

Lors de la sélection d’un pulvérisateur à micro-flux d’air, les utilisateurs doivent regarder au-delà des dimensions de base et de la puissance du moteur. Les indicateurs les plus importants sont la capacité de traitement, le contrôle de la taille des particules, l’efficacité énergétique, l’automatisation et les exigences de maintenance. Étant donné que les pulvérisateurs à flux d’air dépendent du gaz comprimé, le coût de production du gaz peut représenter une part importante des coûts d’exploitation. Par conséquent, une machine qui fournit la finesse requise avec la consommation d’énergie spécifique la plus faible est souvent la plus économique à long terme. Dans le même temps, la sélection doit tenir compte des propriétés physiques et chimiques de la matière première, notamment la dureté, la fragilité, la teneur en humidité et la sensibilité thermique.

Capacité de traitement et débit

La capacité de traitement est généralement exprimée en kilogrammes par heure pour les unités de production ou en grammes par lot pour les unités de laboratoire. Cela dépend de nombreux facteurs : la taille des particules cible, la dureté du matériau, la taille initiale de l'alimentation, la pression et le débit du gaz, la vitesse du classificateur et le débit d'alimentation. Un broyeur qui produit une poudre très fine aura généralement un débit inférieur à celui du même broyeur produisant une poudre plus grossière, car le broyage fin nécessite plus de collisions et plus d'énergie par unité de masse. Pour le travail en laboratoire, la capacité par lots est souvent plus importante que le débit continu. Pour la production, la capacité de fonctionner en continu à un rythme stable est essentielle. Les utilisateurs doivent demander des données de capacité basées sur un matériau similaire au leur, car les tests avec le matériau réel sont le seul moyen fiable de prédire les performances.

Contrôle de la taille et de la distribution des particules

Le contrôle de la taille des particules est la principale raison de choisir un pulvérisateur à flux d’air. La machine peut produire des poudres avec une granulométrie médiane de l’ordre du micron ou du submicronique, selon le matériau et la configuration. Le classificateur permet à l'opérateur d'ajuster le point de coupe sans changer la chambre de broyage ou les buses. Cependant, la distribution granulométrique est tout aussi importante que la taille médiane. Une distribution étroite signifie que la plupart des particules se situent dans une plage étroite, ce qui peut améliorer la fluidité, la densité de tassement, la vitesse de dissolution et le comportement au frittage. Une large distribution peut contenir à la fois des particules très fines et très grossières, ce qui peut conduire à des performances inégales du produit. Lors de l'évaluation d'un pulvérisateur, demandez des données d'analyse granulométrique, notamment D10, D50, D90 et la coupe supérieure. Si le matériau est sensible à la chaleur ou à l’oxydation, déterminez également si le gaz peut être refroidi ou remplacé par un gaz inerte.

Consommation et efficacité énergétique

La consommation d'énergie dans un pulvérisateur à flux d'air est dominée par l'alimentation en gaz comprimé. Le compresseur, et non le broyeur lui-même, représente généralement la majeure partie de l'électricité utilisée. Il est donc essentiel d’optimiser la pression et le débit du gaz. Une pression plus élevée ne signifie pas toujours un meilleur broyage ; au-delà d'un certain point, l'énergie supplémentaire peut être convertie en chaleur et en bruit plutôt qu'en fracture de particules. La conception de la buse, la géométrie de la chambre et l’efficacité du classificateur influencent toutes l’efficacité avec laquelle l’énergie du gaz est utilisée. Un système bien adapté peut atteindre la finesse cible avec moins de gaz, ce qui réduit les coûts d'exploitation et l'impact environnemental. De plus, le système de collecte doit être conçu pour minimiser la chute de pression. Un filtre bouché ou un cyclone mal conçu peut augmenter la contre-pression et réduire l’efficacité de l’ensemble du circuit. L’entretien régulier de la conduite de gaz, des filtres et des buses permet de maîtriser la consommation d’énergie.

Automatisation, sécurité et maintenance

Les pulvérisateurs à flux d'air modernes comprennent souvent des commandes programmables, des interfaces à écran tactile et des capteurs de pression, de débit, de température et de débit d'alimentation. L'automatisation améliore la répétabilité, en particulier lorsque le même produit est traité jour après jour. Il permet également à l'opérateur de définir des alarmes et des verrouillages pour un fonctionnement en toute sécurité. Les fonctions de sécurité peuvent inclure une décompression, une surveillance de la température, une surveillance de l'oxygène lorsqu'un gaz inerte est utilisé et une mise à la terre pour éviter les décharges statiques. La maintenance est une autre considération importante. Les principales pièces d'usure sont les buses, le classificateur et les revêtements internes. Des matériaux résistants à l'usure tels que la céramique ou le carbure de tungstène peuvent être utilisés dans les zones exposées à des particules à grande vitesse. Un accès facile à la chambre de broyage et au classificateur est essentiel pour le nettoyage et l'inspection. Dans les applications pharmaceutiques ou alimentaires, l’équipement doit être facile à démonter et à nettoyer pour éviter toute contamination croisée entre les lots.

Candidatures et conseils de sélection

Les pulvérisateurs à micro-flux d'air sont utilisés dans de nombreuses industries où des poudres fines et uniformes sont nécessaires. Dans les produits pharmaceutiques, ils peuvent être utilisés pour microniser les ingrédients pharmaceutiques actifs et les excipients, améliorant ainsi le taux de dissolution et l’uniformité du contenu. En chimie, ils contribuent à produire des pigments fins, des charges, des catalyseurs et des additifs spéciaux. Dans les matériaux des batteries, ils peuvent réduire la taille des particules des précurseurs ou des matériaux actifs des cathodes et des anodes, ce qui peut affecter les performances électrochimiques. Dans le domaine de la céramique et du verre, ils produisent des poudres fines pour le frittage, le vitrage et des composants céramiques avancés. Dans la transformation des aliments, ils peuvent moudre des épices, du cacao, du sucre et d’autres ingrédients cassants, bien que les exigences en matière d’hygiène et de nettoyage soient particulièrement strictes. En cosmétique, ils peuvent créer des poudres fines pour les poudres pressées et autres formulations. Dans le domaine des minéraux et des mines, ils peuvent préparer des échantillons pour analyse ou produire des charges minérales fines. Le fil conducteur est la nécessité d’une taille de particule contrôlée, d’une faible contamination et d’une qualité constante.

Le choix du bon pulvérisateur à micro-flux d'air dépend de l'échelle et des objectifs de l'utilisateur. Un laboratoire de recherche peut donner la priorité à une petite capacité de lots, à un nettoyage facile et à la capacité de tester de nombreux matériaux différents. Une usine pilote peut avoir besoin d’une unité capable de combler le fossé entre les résultats de laboratoire et la production, avec une capacité suffisante pour produire des quantités d’essai. Une installation de production à grande échelle peut nécessiter un système continu avec une alimentation automatisée, une capacité de gaz inerte et un système de collecte à haute efficacité. Dans tous les cas, les propriétés du matériau doivent être testées avant l'achat. La dureté, la fragilité, l’humidité et la sensibilité thermique peuvent toutes affecter les performances. Il est également judicieux de prendre en compte l’ensemble de la chaîne de traitement de la poudre, car l’alimentation, la classification, la collecte et le conditionnement peuvent influencer la taille finale des particules et la qualité de la poudre. Le pulvérisateur à micro-flux d'air offre une plate-forme compacte pour les laboratoires et la production à petite échelle, et sa conception reflète les principes généraux évoqués ci-dessus.

Notes d'utilisation, d'entretien et de sécurité

Faire fonctionner un pulvérisateur à flux d’air de manière sûre et efficace nécessite une attention particulière à plusieurs détails. Premièrement, la matière première doit être sèche et fluide. L'humidité peut provoquer des pontages dans le doseur et une agglomération dans la chambre de broyage, ce qui réduit l'efficacité du broyage et peut obstruer le classificateur. Si le matériau est humide, un pré-séchage peut être nécessaire. Deuxièmement, l’alimentation en gaz doit être propre et sèche. L'huile, l'eau et les particules polluantes présentes dans l'air comprimé peuvent affecter la pureté du produit et endommager les buses. Les filtres, les sécheurs et les séparateurs doivent être installés et entretenus. Troisièmement, les paramètres de fonctionnement doivent être enregistrés et répétés. La pression, le débit, le débit et la vitesse du classificateur interagissent tous, et les réglages optimaux pour un matériau peuvent ne pas fonctionner pour un autre. La tenue d'un journal des paramètres et des résultats permet de créer un processus fiable.

L'entretien doit inclure une inspection régulière des buses pour déceler toute usure ou blocage, la vérification du classificateur pour déceler tout dommage ou accumulation et le remplacement des filtres si nécessaire. La chambre de broyage doit être nettoyée entre les produits pour éviter toute contamination croisée. Dans les applications impliquant des poussières combustibles, une ventilation contre les explosions, une couverture par gaz inerte et une mise à la terre appropriée sont essentielles. Les opérateurs doivent porter un équipement de protection individuelle approprié et respecter les réglementations de sécurité locales. Les niveaux de bruit peuvent être importants, une protection auditive peut donc être nécessaire. Avec des soins appropriés, un pulvérisateur à flux d’air peut fournir des années de service fiable et une qualité de poudre constante.

FAQ sur les pulvérisateurs à micro-flux d'air

• Quels matériaux peuvent être traités ? La plupart des matériaux cassants, secs et friables peuvent être broyés au jet. Les exemples incluent les produits chimiques, les minéraux, les céramiques, les pigments, les produits pharmaceutiques et les ingrédients alimentaires. Les matériaux collants, fibreux ou très humides peuvent nécessiter un prétraitement ou une méthode de broyage différente.
• Est-il adapté aux matériaux sensibles à la chaleur ? Oui, surtout lorsque le gaz est refroidi ou qu'un gaz inerte est utilisé. Étant donné que l'action de broyage est rapide et que le gaz évacue la chaleur, le temps de séjour du matériau dans la zone de broyage est court. Toutefois, des tests sont recommandés pour les produits très sensibles.
• Quelle est la finesse de la poudre ? La finesse réalisable dépend du matériau et de la configuration de la machine. De nombreux pulvérisateurs à flux d’air peuvent produire des poudres de l’ordre du micron, et certains peuvent atteindre des tailles inférieures au micron. Le classificateur permet d'ajuster le point de coupure.
• Quelle est la différence entre un pulvérisateur à flux d'air et un broyeur à boulets ? Un broyeur à boulets utilise des médias de broyage pour écraser et broyer les particules, tandis qu'un pulvérisateur à flux d'air utilise des jets de gaz à grande vitesse et des collisions de particules. Les pulvérisateurs à flux d'air produisent généralement des poudres plus fines et plus uniformes avec moins de contamination, mais ils nécessitent du gaz comprimé et un système de classification.
• Quel entretien est nécessaire ? Le nettoyage régulier, l'inspection des buses, la vérification du classificateur et le remplacement du filtre sont les tâches principales. Les pièces d'usure peuvent devoir être remplacées au fil du temps, en fonction de l'abrasivité du matériau.

Conclusion

Un pulvérisateur à micro-flux d'air est un système de broyage à sec polyvalent qui utilise des jets de gaz à grande vitesse pour produire des poudres fines et uniformes avec une taille de particule contrôlée. Son fonctionnement sans média réduit la contamination, tandis que le classificateur intégré offre un contrôle flexible de la finesse et de la distribution. L'équipement est largement utilisé dans les laboratoires, les usines pilotes et les installations de production des industries pharmaceutique, chimique, des batteries, de la céramique, de l'alimentation et des minéraux. Lors de la sélection d'une machine, les utilisateurs doivent prendre en compte la capacité, le contrôle de la taille des particules, l'efficacité énergétique, l'automatisation et la maintenance, et ils doivent tester leur matériau réel autant que possible. En comprenant le principe de fonctionnement et les facteurs de sélection clés, les acheteurs et les techniciens peuvent choisir un système offrant des performances fiables et une qualité de poudre constante.
