Was ist eine Labor-Planetenmühle? Eine Tischmühle zum Mahlen von Nanopulver

Was ist eine Labor-Planetenmühle?

Eine Labor-Planetenmühle ist im Kern eine kompakte Tischmahlmaschine, mit der Labore kleine Mengen Feststoffmaterial in feines und ultrafeines Pulver zerkleinern. Sie gehört zur Familie der Planeten-Kugelmühlen und ihr Name beschreibt die Bewegung der Mahlbecher: Jeder Mahlbecher dreht sich um seine eigene Achse, während sich die Scheibe, die ihn trägt, in die entgegengesetzte Richtung dreht, so wie Planeten die Sonne umkreisen. Da die Probe zwischen harten Kugeln in einem verschlossenen Gefäß verarbeitet wird, erfolgt das Mahlen schnell, wiederholbar und eignet sich für Materialien, die teuer, selten, gefährlich oder luftempfindlich sind.

Die Ausrüstung beantwortet eine sehr praktische Frage: Wie stellt man ein paar Gramm bis ein paar hundert Gramm eines wohldefinierten Pulvers her, ohne es zu verunreinigen? Mit einer Labor-Planetenmühle werden Mineral-, Keramik-, Zement-, Metall-, Polymer- und biologische Proben vor der Röntgenbeugung, Röntgenfluoreszenz, Spektroskopie, Partikelgrößenanalyse, Mikroskopie oder mechanischen Prüfung vorbereitet. Die Behälter können für sauerstofffreies Arbeiten in einer Handschuhbox verschlossen, zum Nassmahlen mit einem Lösungsmittel gefüllt oder für weiche und elastische Materialien, die bei Raumtemperatur nicht brechen, gekühlt werden. Kurz gesagt, es ist das Standard-Tischgerät zur Umwandlung einer groben, heterogenen Probe in ein homogenes Pulver, dem ein Analysegerät vertrauen kann.

Funktionsprinzip: Wie aus groben Partikeln feines Pulver wird

Planetenbewegung und der Ursprung der Schleifenergie

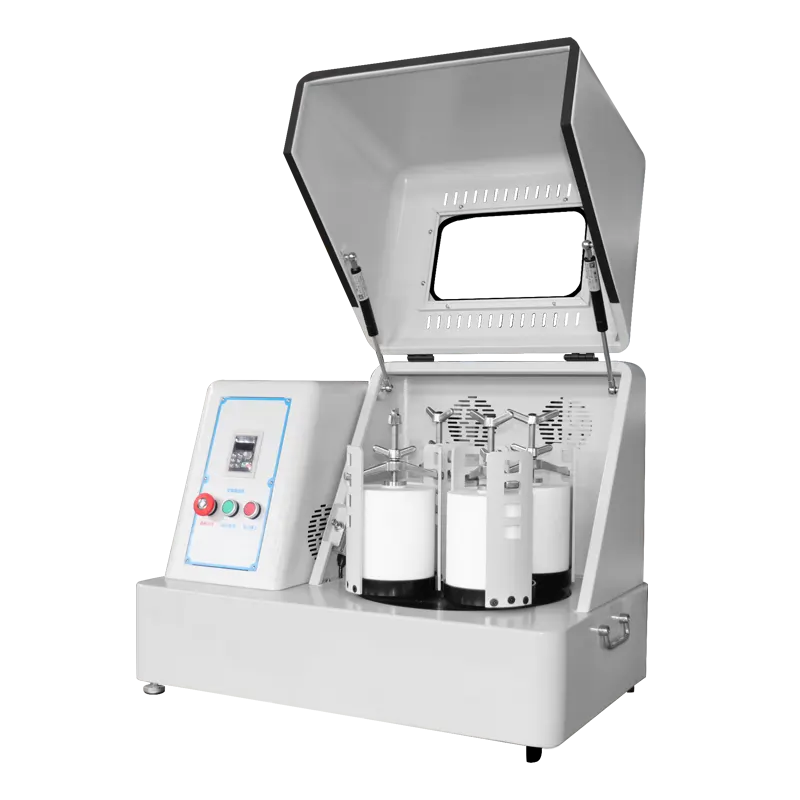

Die Mahlbecher sind auf einem rotierenden Träger, meist Sonnenscheibe genannt, aufgespannt. Wenn sich die Scheibe dreht, dreht sich jedes Glas um die Mitte der Maschine und dreht sich gleichzeitig über einen Riemen oder ein Zahnradgetriebe um die eigene Achse. Die beiden Drehungen laufen in entgegengesetzter Richtung ab, sodass die Bewegung des Gefäßes eine Kombination aus Drehung und Rotation ist; Dies ist genau die Geometrie, die dem Gerät seinen planetarischen Namen gibt.

Da das Glas um die eigene Achse gedreht wird und dabei um die eigene Achse gedreht wird, ändert sich das Zentrifugalfeld im Inneren kontinuierlich in Richtung und Stärke. Kugeln, die in einem Moment gegen die Außenwand des Glases gedrückt werden, werden später nach innen geschleudert, und die Wechselwirkung zwischen der Glaswand und den Kugeln hält die Ladung in ständiger turbulenter Bewegung. Im Vergleich zu einer einfachen Taumelmühle gleicher Größe überträgt diese Doppelbewegung deutlich mehr kinetische Energie pro Zeiteinheit auf die Mahlkörper, weshalb eine Planetenmühle innerhalb von Minuten statt Stunden Pulver im Mikrometerbereich herstellen kann.

Schlag und Reibung: die beiden Mahlmechanismen

Im Inneren des Gefäßes werden die Mahlkugeln von der rotierenden Wand angehoben, entlang der gekrümmten Oberfläche getragen und dann freigegeben oder gegen die gegenüberliegende Seite gerollt. Material, das zwischen einer Kugel und der Gefäßwand eingeklemmt ist, wird durch Druck beansprucht; Material, das zwischen zwei sich mit unterschiedlicher Geschwindigkeit bewegenden Kugeln zusammengedrückt wird, wird durch Scherung und Reibung beansprucht. Beide Mechanismen arbeiten gleichzeitig und ihr Verhältnis hängt von der Rotationsgeschwindigkeit, der Größe und Dichte der Kugeln sowie dem Füllstand des Glases ab.

Harte, spröde Materialien wie Quarz, Korund, Zementklinker, Glas und Silizium brechen hauptsächlich durch Stöße und es entstehen scharfkantige Bruchstücke, die im Laufe der Mahlung immer feiner werden. Weichere oder duktilere Materialien – Metalle, Polymere, Pflanzengewebe – verformen sich eher als dass sie zerbrechen, sodass sie eher auf Reibung und Scherung angewiesen sind; Wenn sie duktil genug sind, können sie kalt zu Flocken verschweißen, anstatt zu brechen, weshalb für sie oft ein Tieftemperatur- oder Nassmahlen erforderlich ist. Welcher Mechanismus auch immer vorherrscht, das praktische Ziel ist dasselbe: Es entstehen schneller frische Bruchflächen, als die feinen Partikel wieder agglomerieren können.

Prozessparameter, die das Endpulver steuern

Fünf Parameter entscheiden darüber, was aus dem Glas kommt. Die erste ist die Rotationsgeschwindigkeit: Die auf die Kugeln übertragene Energie steigt mit der Geschwindigkeit stark an, so dass eine Verdoppelung der Geschwindigkeit die Mahlzeit erheblich verkürzen kann, aber auch die Temperatur im Inneren des Gefäßes erhöht und den Verschleiß an Gefäßen und Kugeln erhöht. Das zweite ist das Verhältnis zwischen der Drehung der Sonnenscheibe und der Drehung der Gläser, das die Flugbahn der Kugeln und damit das Gleichgewicht zwischen Aufprall und Reibung verändert.

Das dritte ist das Kugel-zu-Pulver-Verhältnis, normalerweise ausgedrückt durch das Gewicht. Typisch für Laborarbeiten ist ein Verhältnis zwischen etwa 5:1 und 20:1; Bei einem höheren Verhältnis erfolgt die Mahlung schneller, es bleibt jedoch weniger Platz für die Probe. Die vierte ist die Größenverteilung der Kugeln: Große Kugeln zerkleinern grobe Partikel effizient, während kleine Kugeln das feinste Pulver erzeugen, sodass eine Mischung aus Durchmessern oft der beste Kompromiss ist. Der fünfte ist der Füllgrad des Gefäßes – eine gängige Faustregel lautet ein Drittel Kugeln, ein Drittel Probe und ein Drittel freier Raum, damit die Ladung genügend Bewegungsspielraum hat.

Wichtig ist auch, ob der Prozess trocken oder nass erfolgt. Das Trockenmahlen ist einfach und hält das Pulver lösungsmittelfrei, feine Partikel neigen jedoch dazu, die Wände und Kugeln zu bedecken und erneut zu agglomerieren. Das Nassmahlen mit Wasser, Ethanol, Isopropanol oder einer anderen geeigneten Flüssigkeit dispergiert die Partikel, verhindert die Agglomeration, verbessert die erreichbare Feinheit und reduziert die Staubentwicklung, allerdings mit einem zusätzlichen Trocknungsschritt. Bei hitzeempfindlichen Proben sind kurze Mahlintervalle mit Abkühlpausen – eine programmierbare Funktion der meisten modernen Labor-Planetenmühlen – effektiver als ein einziger langer Lauf.

Kernkomponenten und Konfigurationen

Mahlgläser

Der Mahlbecher ist Prozesskammer und Hauptverbrauchsmaterial zugleich. Es muss härter als die Probe sein, um übermäßigen Verschleiß zu vermeiden, chemisch kompatibel mit der Probe und dem Lösungsmittel und thermisch stabil. Achatgläser sind die klassische Wahl für kontaminationsempfindliche spektroskopische Arbeiten; Gefäße aus Zirkonoxid und Korund (Aluminiumoxid) bieten eine höhere Dichte und Härte für Keramik und Mineralien; Edelstahlgläser sind langlebig und stoßfest für Metalle und den allgemeinen Gebrauch; Für weiche, klebrige oder biologische Proben und zur schonenden Homogenisierung werden Gefäße aus Nylon, PTFE oder Polyurethan verwendet. Vakuumgefäße ermöglichen das Mahlen ohne Luft.

Mahlkugeln und Mahlkörper

Die Kugeln werden entsprechend dem Gefäßmaterial und der Zielpartikelgröße ausgewählt. Zirkonoxid-, Achat-, Korund- und Wolframcarbidkugeln werden dort bevorzugt, wo Verunreinigungen minimiert werden müssen, während Mahlkugeln aus rostfreiem Stahl, einschließlich der Edelstahlsorten 304, häufig für das allgemeine Mahlen verwendet werden, da sie robust, dicht und wirtschaftlich sind. Die Kugeldurchmesser liegen typischerweise zwischen 3 mm und 20 mm, und eine typische Ladung mischt zwei oder drei Größen. Da die Kugeln ständig miteinander und mit der Behälterwand kollidieren, verschleißen sowohl das Medium als auch der Behälter mit der Zeit; Da das Verschleißmaterial im Pulver landet, ist die Wahl eines Gefäßes, das härter als die Probe ist, die erste Regel bei der Medienauswahl.

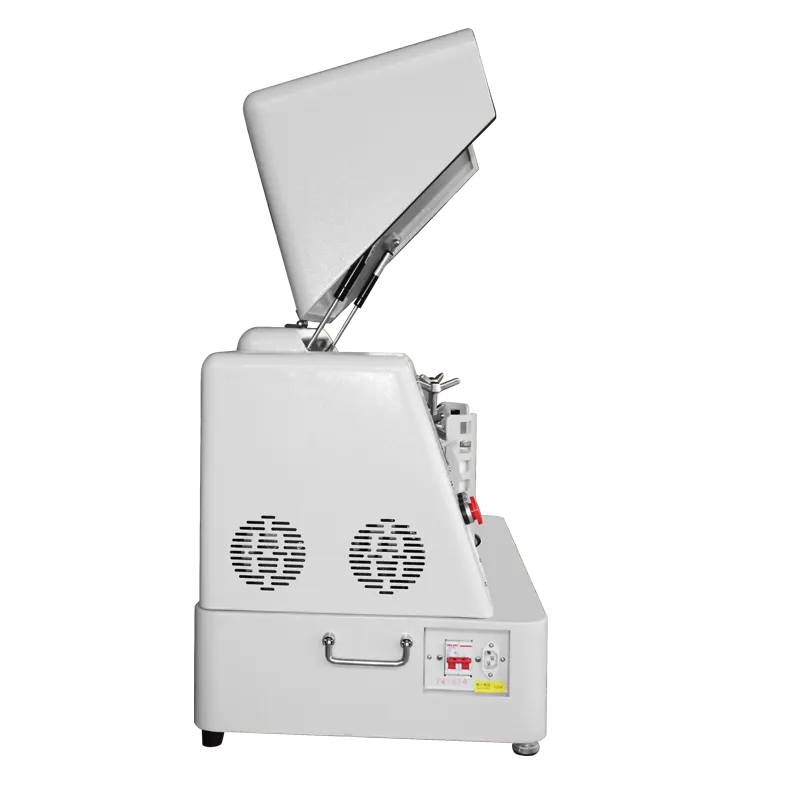

Sonnenscheibe, Antrieb und Steuerung

Das mechanische Herzstück der Maschine ist die Sonnenscheibe und ihr Antrieb. Ein Motor dreht die Scheibe über einen Riemen oder ein Getriebe, und das gleiche Getriebe sorgt dafür, dass sich die Gläser gegenläufig drehen. Die Scheibe muss dynamisch ausgewuchtet sein, da eine unausgeglichene Belastung bei mehreren hundert Umdrehungen pro Minute zu Vibrationen, Geräuschen und vorzeitigem Lagerausfall führt. Über den Gläsern befinden sich Klemmvorrichtungen, ein Sicherheitsdeckel und ein Sicherheitsschalter, der die Maschine stoppt, wenn der Deckel während eines Laufs geöffnet wird. Das Bedienfeld – zunehmend ein Touchscreen – stellt die Geschwindigkeit, die Laufzeit, die Richtung, Pausenintervalle und Wiederholungszyklen ein und speichert Programme, sodass das gleiche Rezept Monate später reproduziert werden kann.

Gängige Konfigurationen der Labor-Planetenmühle

Die Labor-Planetenmühle ist in mehreren praktischen Konfigurationen und nicht als einzelnes festes Modell erhältlich. Vertikale Tischgeräte mit zwei oder vier Mahlstationen sind in Forschungslaboren am weitesten verbreitet, da sie die parallele Bearbeitung von zwei oder vier Proben unter identischen Bedingungen ermöglichen. Vollgerichtete Modelle sorgen für eine dreidimensionale Bewegung der Sonnenscheibe, was das Mischen verbessert und bei Proben hilft, die dazu neigen, sich abzusetzen oder zusammenzubacken. Niedertemperatur- und Flüssigstickstoff-Versionen sind für Polymere, biologisches Gewebe und andere wärmeempfindliche oder elastische Materialien konzipiert, während Mikromodelle mit kleinen Gläsern für Mengen von nur wenigen Gramm geeignet sind.

Wichtige Leistungsindikatoren und Auswahlpunkte

Kapazität und Chargengröße

Normalerweise wird die Kapazität als Gefäßvolumen pro Mahlstation angegeben – zum Beispiel 50 ml, 100 ml, 250 ml, 500 ml oder 1 l. Die nutzbare Probe ist viel kleiner als das Gefäßvolumen, etwa ein Drittel davon, da auch die Kugeln und der Freiraum passen müssen. Eine Maschine mit vier Stationen und 250-ml-Gläsern verarbeitet daher vier Proben von jeweils etwa 60–80 ml pro Durchlauf. Welche Stationsanzahl die richtige ist, hängt von der Arbeitsbelastung ab: Für gelegentliches Mahlen reicht ein Ein-Stationen-Gerät aus, während ein Vier-Stationen-Gerät in einem ausgelasteten Analyselabor ein echter Durchsatzmultiplikator ist.

Erzielbare Feinheit und Reproduzierbarkeit

Das Aufgabematerial sollte in der Regel auf wenige Millimeter vorzerkleinert werden. Von dort aus kann eine Labor-Planetenmühle problemlos 10–100 µm erreichen und mit optimierter Geschwindigkeit, Medien und Zeit Pulver um 1 µm produzieren; Bei spröden Materialien sind tatsächlich Ergebnisse im Submikrometerbereich erreichbar, insbesondere im Nassmodus. Wichtiger als das beste Einzelergebnis ist die Reproduzierbarkeit: Der gleiche Behälter, das gleiche Medium, das gleiche Verhältnis, die gleiche Geschwindigkeit und die gleiche Zeit müssen jedes Mal die gleiche Partikelgrößenverteilung ergeben. Aus diesem Grund sind eine programmierbare Steuerung und ein stabiles Gefäßklemmsystem für ein Qualitätskontrolllabor genauso wichtig wie maximale Geschwindigkeit für eine Forschungsgruppe.

Geschwindigkeit, Energie und Effizienz

Maximale Drehzahl, Motorleistung und Übersetzungsverhältnis sind die zu vergleichenden Zahlen. Höhere Geschwindigkeit bedeutet kürzere Mahlzeiten und feineres Pulver, aber auch mehr Hitze, mehr Verschleiß und mehr Lärm, sodass eine Maschine, die eine sehr hohe Geschwindigkeit erreicht, nicht automatisch die bessere Wahl für eine wärmeempfindliche Probe ist. Die praktische Effizienzfrage lautet, wie viel elektrische Energie und wie viel Bedienerzeit erforderlich sind, um eine bestimmte Feinheit mit akzeptabler Verunreinigung zu erreichen – und hier sind Gefäßmaterial, Kugelgrößenverteilung und die Trocken-/Nass-Entscheidung oft wichtiger als ein paar zusätzliche Umdrehungen pro Minute.

Programmierbarkeit und Automatisierung

Moderne Labor-Planetenmühlen verwenden digitale oder Touchscreen-Steuerungen, die Geschwindigkeits-, Zeit-, Richtungs- und Pauseneinstellungen als benannte Programme speichern. Bei Routineanalysen wird dadurch die Bedienervariabilität beseitigt; Für Forschungszwecke ermöglicht es das Testen und Wiederholen von Zyklen mit wechselnder Richtung und Kühlintervallen. Automatische Deckelverriegelungen, Laufzeit-Timer und Fehlermeldungen bei Überlastung oder Unwucht reduzieren das Risiko einer Beschädigung und eines unterbrochenen Laufs, der wiederholt werden muss.

Wartung und Kreuzkontamination

Es gibt nur wenige Verschleißteile: Antriebsriemen, Klemmen, Lager und vor allem Gläser und Kugeln. Riemen und Klammern sind einfach zu prüfen und Gläser können im Ultraschallbad gereinigt oder gewaschen und getrocknet werden. Kreuzkontaminationen werden kontrolliert, indem ein Satz Gläser und Kugeln einer Materialfamilie zugeordnet wird – ein Satz für Böden, ein anderer für Keramik, ein anderer für Batteriematerialien – und indem ein Behältermaterial ausgewählt wird, das härter als die Probe ist. Verschlossene Gläser halten außerdem den Staub im Inneren, was ein echter Vorteil ist, wenn das Pulver giftig, radioaktiv oder einfach wertvoll ist.

Bewerbungs- und Auswahlberatung

Labor-Planetenmühlen kommen überall dort zum Einsatz, wo kleine Pulvermengen auf eine definierte Feinheit aufbereitet werden müssen. In der Geologie und im Bergbau bereiten sie Gesteins- und Erzproben für Analysen und Mineralogie vor; in der Zement- und Keramikindustrie mahlen sie Klinker, Fritten und Rohmischungen; in der Metallurgie und Pulvermetallurgie mahlen sie Legierungen und stellen mechanisch legierte Pulver her; in der Chemie unterstützen sie Katalyse, Pigment- und Polymerforschung; In der Energieforschung verarbeiten sie Kathoden- und Anodenmaterialien für Batterien und in Umwelt- und Agrarlaboren homogenisieren sie Boden-, Sediment-, Pflanzen- und Futtermittelproben. Pharmazeutische, Lebensmittel-, forensische und biologische Labore nutzen dieselbe Plattform, manchmal mit weichen Gefäßen oder im Niedrigtemperaturbetrieb, für die Homogenisierung von Gewebe und Fasern.

Bei der Auswahl einer Maschine kommt es daher darauf an, vier Dinge auf die Arbeitsbelastung abzustimmen. Für ein allgemeines Analyselabor deckt ein Tischgerät mit vier Stationen, mittelgroßen Gefäßen (100–250 ml) und einem Satz Gefäße aus Achat, Zirkonoxid und Edelstahl die meisten Routineproben ab. Für spektroskopische Arbeiten, bei denen die Kontamination von entscheidender Bedeutung ist, sollten Sie Achat-, Zirkonoxid- oder Wolframcarbidgefäße und passende Kugeln bevorzugen und eine niedrigere Mahlgeschwindigkeit in Kauf nehmen. Für die Forschung im Nanomaßstab ist ein Hochgeschwindigkeitsmodell mit kleinen Gläsern, 1–3-mm-Kugeln und Nassmahlung mit einem Dispergiermittel normalerweise der produktivste Weg. Suchen Sie für weiche, faserige oder wärmeempfindliche Materialien nach einer Niedrigtemperatur- oder Vollrichtungskonfiguration und Achat- oder PTFE-Gläsern. Berücksichtigen Sie in jedem Fall Gläser und Kugeln als Verbrauchsmaterial – sie sind die Teile, die sowohl die erreichbare Feinheit als auch die Reinheit des Endpulvers bestimmen. Eine detaillierte Übersicht über die Glas- und Kugeloptionen für die Labor-Planetenmühle ist auf der Produktseite verfügbar.

Häufig gestellte Fragen

Wie lange dauert das Schleifen normalerweise?

Die meisten Routineproben erreichen die erforderliche Feinheit in 5 bis 30 Minuten. Weiche oder duktile Materialien erfordern möglicherweise längere Zyklen mit Abkühlpausen, und das Nassschleifen von Hartkeramik im Submikrometerbereich kann eine bis mehrere Stunden dauern. Die Mahldauer sollte durch Kontrolle der Partikelgröße und nicht durch Gewohnheit festgelegt werden, da übermäßiges Mahlen Energie verschwendet und zu Agglomeration oder Kontamination führen kann.

Soll ich nass oder trocken mahlen?

Das Trockenmahlen ist schneller vorzubereiten und erfordert keinen Trocknungsschritt, feine Pulver neigen jedoch dazu, das Gefäß zu bedecken und erneut zu agglomerieren. Das Nassmahlen mit einem geeigneten Lösungsmittel verbessert die Feinheit und Reproduzierbarkeit, hält das Pulver dispergiert und kontrolliert die Staubentwicklung. Der Kompromiss ist ein zusätzlicher Trocknungs- und Lösungsmittelhandhabungsschritt.

Wie fein kann eine Labor-Planetenmühle mahlen?

Aus einer vorzerkleinerten Beschickung von wenigen Millimetern sind Pulver von 10–100 µm Routine, etwa 1 µm ist bei optimierten Parametern realistisch und im Nassmodus sind für spröde Materialien Ergebnisse im Submikrometerbereich möglich. Die praktische Grenze für eine bestimmte Probe wird durch ihre Härte und durch die akzeptable Menge an Kontamination durch Gläser und Kugeln bestimmt.

Kann es mit wärmeempfindlichen Proben umgehen?

Ja, mit der richtigen Herangehensweise. Niedrigtemperatur- und Flüssigstickstoff-Konfigurationen oder einfach kurze Mahlintervalle, die durch Kühlpausen getrennt sind, verhindern eine Überhitzung des Gefäßes. Weiche, elastische Materialien, die sich bei Raumtemperatur verformen, werden beim Abkühlen oft spröde und lassen sich dann normal mahlen.

Was ist der Unterschied zwischen einer Planetenmühle und einer Glasmühle?

Eine Glasmühle dreht die Gläser einfach auf der Seite, sodass die Kugeln durch die Schwerkraft taumeln und fallen. Es ist sanft, leise und eignet sich zum Mischen und Mahlen großer Mengen oder über einen längeren Zeitraum. Ein Planetenmahlwerk sorgt für die Gegenrotation der Behälter, wodurch sich die auf die Medien übertragene Energie vervielfacht und in viel kürzerer Zeit viel feinere Pulver produziert, allerdings auf Kosten von höherem Lärm, höherer Hitze und höherem Verschleiß.
