O que é um moinho de bolas planetário com tela de toque microcomputadorizado? Um moedor de pó

O que é um moinho de bolas planetário com tela de toque microcomputadorizado?

Do núcleo, um Moinho de bolas planetário com tela de toque microcomputadorizado é um instrumento de moagem fina em escala de laboratório no qual frascos de moagem selados são transportados em um disco solar giratório enquanto cada frasco gira simultaneamente em torno de seu próprio eixo na direção oposta. Os dois movimentos sobrepostos lançam os meios de moagem dentro dos frascos contra a amostra em alta energia, de modo que um sólido grosso e não homogêneo se transforma em um pó fino e uniforme em uma operação curta e repetível. A parte "tela de toque microcomputadorizada" do nome refere-se à camada de controle: velocidade de rotação, tempo de execução, direção de rotação, intervalos de pausa e programas de várias etapas são inseridos e lidos em um painel de toque digital em vez de mostradores mecânicos, contadores e temporizadores.

Na prática, a máquina é o membro laboratorial da família dos moinhos de bolas, com frascos pequenos, alta densidade de energia por grama de amostra e um conjunto de parâmetros armazenados que podem ser repetidos e documentados. Laboratórios de ciência de materiais, geologia, metalurgia, química, cerâmica, baterias e farmacêuticos utilizam-no sempre que uma pequena quantidade de sólido precisa se tornar um pó representativo e analisável.

Função principal: Da amostra volumosa ao pó analisável

Dois trabalhos são realizados ao mesmo tempo. A primeira é a cominuição, ou seja, a redução do tamanho das partículas. A segunda é a homogeneização, o que significa que qualquer subamostra retirada do frasco representa o lote inteiro. Ambos são importantes, porque um pó fino, mas não homogêneo, produz resultados analíticos que parecem precisos, mas errados.

A máquina, portanto, fica no meio de uma cadeia de preparação de amostras. Rocha, minério, clínquer de cimento, matéria-prima cerâmica, catalisador, material ativo de bateria ou tecido vegetal são primeiro reduzidos a uma alimentação granular por um triturador ou moinho grosso, e o moinho de bolas planetário executa então a etapa final de alta energia. Como o processo ocorre em frascos selados, ele pode fazer mais do que a redução de tamanho: com entrada de energia suficiente, liga mecânica, ativação mecanoquímica, amorfização, mistura de múltiplos componentes e até mesmo ruptura celular são possíveis com esse tipo de equipamento.

Como funciona: movimento planetário, impacto e fricção

O nome vem da geometria. Os potes de moagem são montados sobre um disco, o “sol”, que gira em uma direção. Cada frasco também é movido em torno de seu próprio eixo, mas na direção oposta, exatamente como um planeta orbita enquanto gira em torno de seu eixo. Como as duas rotações se opõem, o equilíbrio das forças centrífugas e de fricção que atuam sobre o conteúdo de uma jarra muda rápida e repetidamente durante cada revolução.

As bolas de moagem seguem esse campo de força variável. Eles são levantados ao longo da parede interna do frasco, carregados até uma certa altura e então liberados ou arremessados ​​através do frasco, atingindo a amostra e a parede oposta. Parte da energia chega como impacto, parte como cisalhamento e atrito entre a bola, a parede e a pólvora. O resultado é uma densidade de energia bem superior à de um simples moinho de tambor horizontal, razão pela qual os tempos de moagem num moinho planetário são medidos em minutos em vez de horas, e é por isso que uma unidade de bancada tão compacta pode preparar um pó que demoraria muito mais tempo num cilindro rotativo convencional.

A própria redução de tamanho acontece em etapas. Primeiro, são abertas fissuras e falhas existentes nas partículas; então as partículas se fraturam em fragmentos; então os fragmentos são ainda mais retificados. Enquanto isso, o número de partículas aumenta e as superfícies recém-criadas tendem a aderir novamente, de modo que a moagem e a reaglomeração competem entre si. Uma vez que a energia adicional não cria mais superfície fresca, o pó atingiu seu limite prático de moagem para aquele material naquele equipamento. Passar além desse ponto adiciona principalmente calor, contaminação por desgaste e, em materiais dúcteis, soldagem a frio.

Parâmetros do processo que decidem o pó final

Várias configurações interagem, e alterar uma geralmente altera o efeito das outras:

• Velocidade rotacional — velocidade mais alta significa mais energia de impacto e moagem mais rápida, mas também mais calor e mais desgaste.
• Tempo de moagem — a alavanca mais óbvia e aquela com os retornos decrescentes mais fortes; ciclos curtos com verificações intermediárias são mais eficientes do que ciclos longos.
• Proporção bola-pó — a massa do meio comparada com a massa da amostra; uma proporção mais alta aumenta a energia transferida por partícula.
• Tamanho da bola e distribuição de tamanho — bolas grandes quebram a alimentação grossa, bolas pequenas refinam o pó; o diâmetro da esfera deve ser claramente maior que as partículas de alimentação.
• Densidade do jarro e da bola — meios densos, como zircônia ou carboneto de tungstênio, carregam mais impulso em cada colisão do que meios plásticos leves.
• Nível de preenchimento — pouca mídia desperdiça capacidade, muita impede que as bolas se movam livremente; na prática, um frasco não fica mais do que meio cheio de meio mais amostra.
• Modo seco, úmido ou criogênico — um meio líquido reduz a poeira, a aglomeração e o aquecimento, enquanto o nitrogênio líquido mantém as amostras sensíveis ao calor ou dúcteis quebradiças.

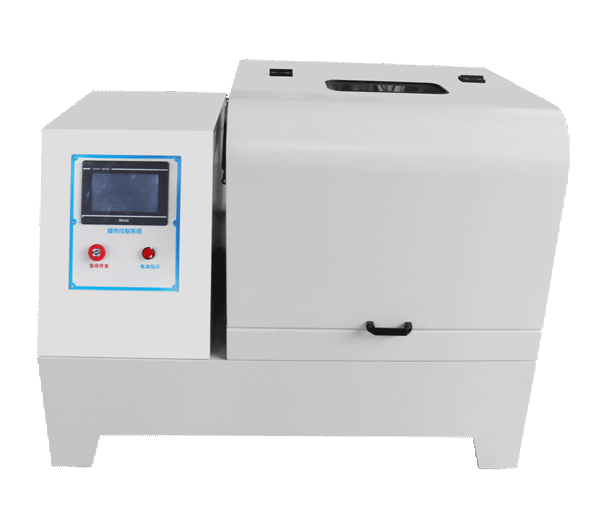

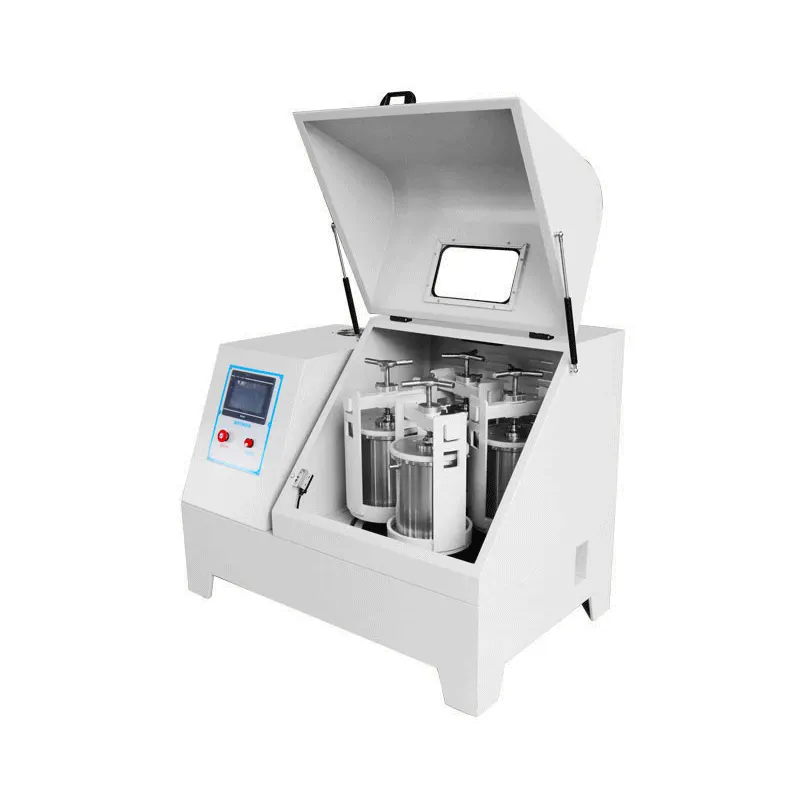

O que o controle de tela de toque microcomputadorizado adiciona

Num moinho básico, o operador define uma velocidade e um tempo e espera que a próxima operação repita a anterior. Em um modelo microcomputadorizado, toda a sequência se torna um programa: velocidade, tempo total de execução, rotação para frente ou para trás, direção alternada, intervalos de pausa e ciclos repetidos podem ser inseridos passo a passo e armazenados na memória. Isso tem três consequências práticas.

Primeiro, reprodutibilidade. Uma vez validado um programa para um determinado material, qualquer operador pode acessá-lo e obter o mesmo resultado, propriedade importante quando o pó alimenta controle de qualidade, validação de métodos ou comparação interlaboratorial. Em segundo lugar, legibilidade. O painel mostra a velocidade atual, o tempo decorrido e restante e a etapa ativa, para que uma corrida possa ser supervisionada sem temporizadores externos. Terceiro, rastreabilidade. Como os parâmetros são visíveis e armazenados, eles podem ser registrados em um caderno de laboratório ou em um relatório de teste exatamente como foram utilizados.

As funções de segurança geralmente estão vinculadas ao mesmo controlador: a máquina não iniciará a menos que os frascos sejam fixados e a tampa fechada, e irá parar se uma condição anormal for detectada. Para um laboratório com níveis variados de experiência, essa proteção costuma ser tão valiosa quanto o próprio desempenho de retificação. O página do produto deste modelo lista os parâmetros e interfaces exatos da versão oferecida.

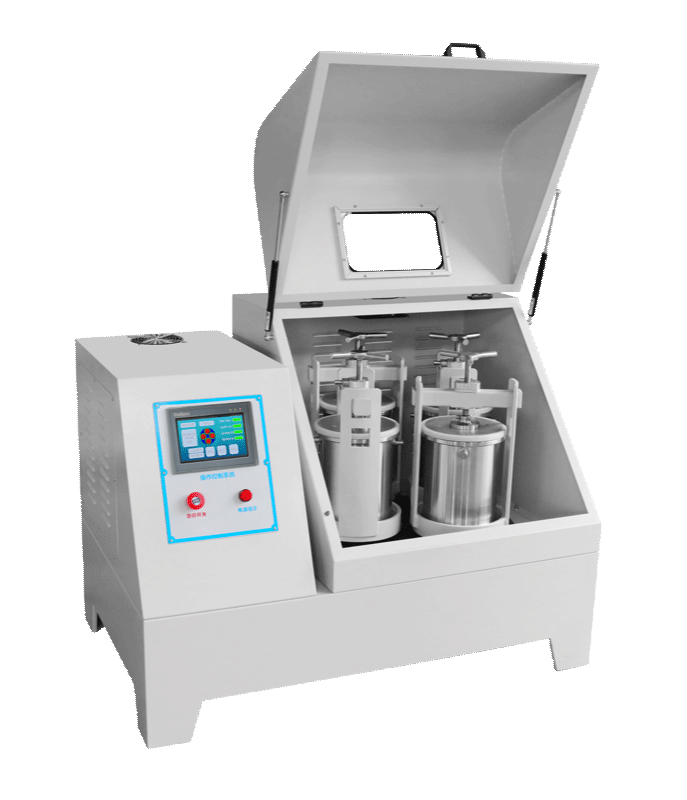

Tipos e configurações: Jars, mídia e plataforma

Um moinho de bolas planetário não é uma ferramenta fixa única. Dentro de uma máquina, o resultado da moagem é decidido principalmente pelo que é colocado dentro dos potes, portanto os usuários configuram a unidade de acordo com o material e a finalidade.

Materiais para jarras de moagem

O material do frasco deve ser mais duro e resistente ao desgaste que a amostra, quimicamente compatível com ela e aceitável em termos de contaminação que pode introduzir.

• Ágata — muito duro e quimicamente inerte; uma escolha comum para amostras geológicas, minerais e analíticas onde a contaminação por ferro ou metais pesados ​​deve ser evitada.
• Zircônia — alta densidade e boa resistência ao desgaste; amplamente utilizado para retificação geral, cerâmica e materiais de bateria, e um bom compromisso entre entrada de energia e contaminação.
• Corindo (alumina) — difícil e comparativamente econômico; adequado para muitos óxidos, minerais e materiais cerâmicos.
• Aço inoxidável — resistente, barato e útil para alimentação grossa e dura, mas pode liberar ferro, cromo e níquel, o que é importante na análise de oligoelementos.
• Carboneto de tungstênio — a opção comum mais densa e dura, escolhida para amostras muito duras ou muito tenazes; caro e pesado.
• Nylon, PTFE, poliuretano e nylon temperado — macio, sem metal e fácil de limpar; usado para materiais mais macios, para amostras sensíveis à contaminação metálica e como uma opção mais silenciosa.

Meio de moagem

As bolas são normalmente feitas do mesmo material que o frasco, de modo que o desgaste contribui com um contaminante conhecido, em vez de uma mistura de vários. O tamanho segue o avanço: algumas bolas grandes para material grosso, muitas bolas pequenas para acabamento fino. A densidade é importante porque o momento e, portanto, a energia de impacto, escalam com a massa, de modo que os meios densos de zircônia ou carboneto de tungstênio moem mais rápido, mas também aquecem a amostra mais rapidamente.

Operação úmida, seca e em baixa temperatura

A moagem a seco é simples, não necessita de etapa de secagem posterior e funciona bem para materiais frágeis. A moagem úmida com água ou solvente produz partículas mais finas e menos poeira, evita que o pó aglomere nas paredes do frasco e limita o aumento da temperatura, mas o líquido deve ser removido posteriormente. Para polímeros sensíveis ao calor, materiais biológicos ou metais dúcteis, a moagem em baixa temperatura com nitrogênio líquido ou um frasco resfriado mantém a amostra quebradiça e evita manchas e soldagem a frio.

Formatos e escala de plataforma

Os moinhos planetários de bancada, como o modelo microcomputadorizado com tela sensível ao toque, carregam de um a quatro frascos e são destinados a lotes em escala gramatical. Versões maiores e de planeta duplo aplicam o mesmo princípio a frascos maiores e maior rendimento. A escolha depende de quanto pó é necessário por lote, quantas amostras devem ser processadas em paralelo e quanto espaço de bancada e potência estão disponíveis.

Principais indicadores de desempenho e lista de verificação de seleção

Tamanho do lote e rendimento

Os moinhos de bolas planetários são máquinas de lote: o rendimento é o volume do frasco dividido pelo tempo do processo, não um fluxo contínuo. A massa de amostra utilizável em uma jarra é limitada porque o meio e o espaço livre devem permanecer para que as bolas se movam, de modo que o lote prático é uma fração do volume nominal da jarra. Os usuários que precisam de gramas por corrida escolhem potes pequenos; usuários que precisam de centenas de gramas por corrida precisam de vários potes, de uma plataforma maior ou de ambos. A correspondência do tamanho do frasco com a demanda real da amostra evita a capacidade ociosa e execuções repetidas e propensas a erros.

Controle e reprodutibilidade do tamanho das partículas

A finura final depende da energia entregue por partícula, que é uma função da velocidade, tempo, massa e tamanho do meio. A meta realista depende do material: minerais frágeis e cerâmicas alcançam pós finos ou submicrométricos com bastante facilidade, enquanto polímeros macios, metais dúcteis e amostras biológicas fibrosas têm limites práticos firmes. A reprodutibilidade é a segunda metade da especificação e vem de parâmetros programáveis, um sistema de fixação de frasco estável e prática de enchimento consistente.

Energia, Calor e Eficiência

A alta densidade de energia é a força deste projeto e o calor é seu subproduto. A energia mecânica que não cria uma nova superfície acaba como calor dentro do frasco, o que pode alterar as fases cristalinas, decompor produtos orgânicos ou amolecer polímeros. A operação eficiente significa, portanto, o menor percurso que atinge a finura necessária, pausas sensíveis entre os ciclos e, quando necessário, acessórios de baixa temperatura. Comparar máquinas apenas pela velocidade de retificação só faz sentido em conjunto com a quantidade de calor que elas geram.

Automação e Programabilidade

Observe quantos parâmetros podem ser programados, se a direção pode ser invertida e alternada, se os programas são armazenados, se o display pode ser lido rapidamente e se a operação autônoma é segura. Um controlador de tela sensível ao toque com programas armazenados encurta o treinamento e reduz a variação de operador para operador.

Manutenção, Desgaste e Segurança

Os consumíveis são potes, bolas, tampas e pinças. O desgaste aparece como contaminação no pó e como perda de eficiência de moagem; portanto, os frascos e os meios devem ser inspecionados periodicamente e substituídos como um conjunto compatível. Os pontos de segurança incluem fixação segura de frascos pesados, intertravamento da tampa, controle de poeira quando um frasco é aberto, manuseio correto de solventes e ventilação adequada ou manuseio de gás inerte para pós reativos.

Candidaturas e Assessoria de Seleção

Onde a máquina se encaixa

As aplicações típicas incluem preparação de amostras geológicas e mineralógicas para análise XRF, XRD e ICP; testes de minérios e concentrados em metalurgia; matérias-primas de cimento, clínquer, cerâmica e vidro; pós de cátodo, ânodo e eletrólito sólido em pesquisa de baterias; catalisadores, pigmentos e cargas; carvão e amostras ambientais; materiais farmacêuticos e alimentares; e tecido vegetal ou biológico onde o objetivo é a ruptura celular. Na maioria dos casos, o moinho é a última etapa antes da análise ou a primeira etapa antes da sinterização, prensagem ou reação química, e é por isso que a qualidade da amostra muitas vezes decide a qualidade do resultado que se segue.

Escolhendo uma configuração para seu laboratório

Um laboratório analítico que lida com muitas amostras diferentes deve priorizar a reprodutibilidade e a baixa contaminação: uma unidade programável, frascos de ágata ou zircônia e meios em dois ou três tamanhos para trabalhos grossos e finos. Um laboratório de metalurgia ou de materiais duros deve partir da energia e do desgaste: frascos densos de zircônia ou carboneto de tungstênio, aceitando o custo e o peso correspondentes. Um grupo de baterias ou materiais sensíveis ao ar precisa de frascos selados ou com capacidade de vácuo e da capacidade de trabalhar sob uma atmosfera inerte. Os laboratórios de ensino geralmente valorizam uma interface de toque simples com programas de demonstração armazenados. Em todos os casos, a química da amostra estabelece o limite: se a contaminação por ferro for inaceitável, o aço inoxidável não é uma opção, qualquer que seja o seu preço.

Perguntas frequentes

Quão fino pode ser um moinho de bolas planetário?

Não existe um número único, porque a resposta depende do material, do consumo de energia e do meio. Minerais frágeis e cerâmicas normalmente podem ser reduzidos a alguns micrômetros, e a moagem úmida com meios densos pequenos pode atingir a faixa submícron. Amostras macias, fibrosas ou dúcteis param muito mais cedo. A maneira prática de encontrar o limite é moer uma porção de teste em intervalos curtos e verificar o tamanho das partículas, em vez de correr por horas e esperar.

Quanto tempo deve durar uma moagem?

A maioria das execuções laboratoriais duram de alguns minutos a cerca de uma hora no total, muitas vezes divididas em vários ciclos com pequenas pausas para que os frascos possam esfriar. Materiais muito macios ou sensíveis ao calor são geralmente triturados em rajadas mais curtas. Mais tempo do que o necessário não é melhor: além do limite de moagem, o pó apenas capta calor e desgasta resíduos.

Ele pode moer metais e polímeros dúcteis?

Os materiais dúcteis não fraturam facilmente; eles achatam e soldam juntos. Duas contramedidas são comuns: ciclos de retificação curtos com pausas, que limitam o aumento da temperatura, e retificação em baixa temperatura, que torna o material quebradiço o suficiente para quebrar. Polímeros muito macios são geralmente melhor manuseados com um moinho de corte ou de impacto antes de qualquer tentativa de moagem fina.

Por que dois operadores obtêm resultados diferentes na mesma máquina?

Quase sempre por causa da prática de enchimento e não da máquina. O número de bolas, a massa da amostra, o espaço livre no frasco, a força de fixação e a temperatura ambiente influenciam a energia realmente fornecida. Procedimentos escritos, programas armazenados e uma proporção fixa de bola para pó eliminam a maior parte dessa variação.

A moagem a seco ou a úmido é a melhor escolha?

A moagem a seco é mais simples, não requer etapa de secagem e é o padrão para materiais frágeis. A moagem úmida produz partículas mais finas, menos poeira e um menor aumento de temperatura e é frequentemente preferida para alvos muito finos ou para materiais que endurecem facilmente. O preço é uma etapa adicional de separação e secagem, além de um solvente que deve ser compatível com a amostra e seguro para manuseio.

Onde aprender mais

Como o resultado depende fortemente do material do frasco, do tamanho da mídia e da programação, o próximo passo mais útil é observar a especificação real do modelo que você está considerando. O Moinho de bolas planetário com tela de toque microcomputadorizado A página descreve os frascos disponíveis, tamanhos de frascos, parâmetros programáveis ​​e acessórios para essa unidade, e a equipe de aplicação do fornecedor geralmente pode recomendar uma configuração inicial para um material específico. Começar com um material, um tipo de frasco e um programa documentado é a maneira mais rápida de construir um método confiável de preparação de amostras em torno deste tipo de moinho.
