Что такое кувшин валковой мельницы из нержавеющей стали? Прочный размольный стакан для валковых мельниц

С практической точки зрения, кувшин прокатной мельницы из нержавеющей стали представляет собой цилиндрический размольный контейнер, изготовленный из нержавеющей стали и предназначенный для использования на шаровых мельницах. Лаборатории и производственные группы используют его, чтобы удерживать образец или партию вместе с мелющими телами, а затем вращать банку, чтобы содержимое уменьшилось, смешалось или диспергировалось. Это не полноценная мельница сама по себе; именно рабочая камера преобразует вращательное действие мельницы в контролируемую механическую обработку материала.

Что такое кувшин валковой мельницы из нержавеющей стали?

Этот термин описывает как материал, так и способ крепления. Фраза «валковая мельница» относится к тому, как кувшин поддерживается и вращается с помощью роликов, а «банка» означает герметичный сосуд, в котором находится загрузка. Нержавеющая сталь отличает конструкционный материал от керамики, агата, нейлона, ПТФЭ и других вариантов банок. При использовании корпус банки представляет собой камеру измельчения, а крышка закрывает ее, так что порошок, жидкость и среда остаются внутри во время вращения.

Эта категория продуктов находится между простым контейнером для проб и полноценным фрезерным станком. Сам кувшин не содержит двигателя, привода и системы управления; они принадлежат шаровой мельнице. Яс должен соответствовать расстоянию между роликами и траектории вращения мельницы. Слишком большой, слишком тяжелый или плохо сбалансированный кувшин может вращаться не плавно и может снизить эффективность или создать дополнительную нагрузку на привод. Хорошо подобранная банка устойчиво вращается и сохраняет свое содержимое внутри на протяжении всего пробега.

Поэтому стакан валковой мельницы из нержавеющей стали лучше всего понимать как аксессуар, определяющий рабочий объем и контактные поверхности фрезерной установки. Его размер, масса, внутренняя отделка, конструкция крышки и марка материала влияют на то, что мельница может сделать с данным образцом. Две банки с одинаковыми внешними размерами могут вести себя по-разному, если их толщина стенок, способ закрытия или состояние поверхности различаются.

Банки также различаются по предназначению мельниц. К стакану, изготовленному для вальцовой мельницы, могут не предъявляться такие же требования к креплению, балансировке или крышке, как к стакану, изготовленному для планетарной мельницы. Использование неправильного кувшина может привести к плохому вращению, утечке или повреждению. По этой причине название продукта следует рассматривать как описание судна и его предполагаемого назначения.

Как работает кувшин валковой мельницы на шаровой мельнице

В процессе работы кувшин лежит горизонтально на паре вращающихся роликов. Трение между роликами и внешней частью банки заставляет банку вращаться. При повороте мелющие тела и материал поднимаются вдоль внутренней стенки, затем опрокидываются и падают обратно. Повторяющиеся движения создают столкновения, трение и сдвиг внутри банки. Валковая мельница поставляет энергию; банка и среда превращают эту энергию в уменьшение размера и перемешивание. Банка должна быть круглой и достаточно сбалансированной, чтобы обеспечить устойчивый контакт с роликами. Если он скользит, раскачивается или подпрыгивает, движение становится менее предсказуемым и процесс теряет эффективность.

Эффект измельчения обусловлен тремя взаимосвязанными эффектами. Воздействие происходит, когда носитель падает на материал или другой носитель. Истирание происходит, когда частицы трутся друг о друга и о среду. Истирание происходит, когда материал сжимается и тянется вдоль стенок банки и поверхностей носителя. При более низких скоростях вращения преобладают каскадные и перекатывающие движения, способствующие перемешиванию и бережному измельчению. На более высоких скоростях удар становится более важным, но чрезмерная скорость может прижать носитель к стене и уменьшить полезное переворачивание. Практический диапазон скорости зависит от диаметра банки, загрузки носителя и материала, поэтому его следует устанавливать путем испытаний, а не предполагать.

Производительность — это системное свойство, а не фиксированная функция jar. Скорость вращения, размер и плотность носителя, уровень заполнения, загрузка материала, время работы, а также сухая или влажная обработка — все это взаимосвязано. Внутренняя геометрия и качество поверхности кувшина также влияют на перемещение среды и легкость выгрузки материала. Поскольку нержавеющая сталь прочная и жесткая, она может выдерживать многократные нагрузки, но ее все равно необходимо эксплуатировать в пределах возможностей валковой мельницы и крышки банки. Изменение любой переменной может изменить размер частиц, однородность смеси, выделение тепла и износ.

Оператору также следует следить за признаками того, что процесс выходит за пределы полезного диапазона: среда, которая скользит, а не падает, материал, прилипающий к стенке, чрезмерный нагрев или банку, которую становится трудно контролировать. Эти наблюдения часто имеют большее значение, чем просто настройка одной скорости.

От грубого сырья к однородному порошку: путь переработки

Типичный забег начинается с подготовки. Размер корма должен находиться в пределах диапазона размеров, который могут обрабатывать мельница и среда; очень большие куски могут потребовать предварительного измельчения. Чаша загружается материалом и мелющими телами, оставляя достаточно свободного пространства для движения. Крышка закрепляется, а банка ставится на ролики. Затем оператор устанавливает скорость вращения и время работы в соответствии с желаемым результатом.

В процессе работы размер частиц уменьшается и смесь становится более однородной. При сухой обработке тонкий порошок может покрывать стенки и среду, поэтому после обработки следует наблюдать за зарядом. При влажной обработке жидкая среда суспендирует частицы и может улучшить дисперсию, но также повышает важность герметизации. В конце банку вынимают, содержимое выгружают, а среды отделяют. Конечное состояние может представлять собой мелкий порошок, суспензию, пасту или однородную смесь, в зависимости от исходного материала и рецептуры процесса.

Успех оценивается по размеру частиц, превышающему средний. Полезный результат также требует приемлемого распределения, минимального загрязнения, хорошего извлечения и повторяемости от партии к партии. Эти результаты зависят от всей системы измельчения, а не только от стакана. Отбор проб после измельчения должен быть репрезентативным. Мелкие частицы могут оседать или сегрегироваться, поэтому содержимое банки следует перемешать перед отбором пробы. Если результат противоречив, причиной может быть изменение подачи, износ носителя, недостаточное время работы или неподходящий уровень наполнения.

Основные компоненты и детали конструкции

Хотя кувшин валковой мельницы кажется простым, несколько деталей определяют, будет ли он полезен для конкретного процесса. В приведенном ниже списке основное внимание уделяется деталям, которые, скорее всего, повлияют на повседневные результаты.

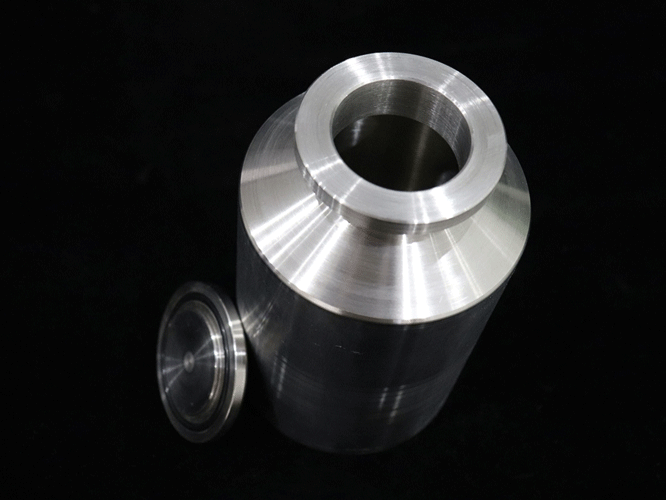

Баночка для тела

Тело представляет собой цилиндрический сосуд, содержащий заряд. Его диаметр, длина, толщина стенки и масса влияют на производительность, жесткость и нагрузку на ролики. Округлое, хорошо сбалансированное тело плавно катится; вмятины или деформации могут создавать мертвые зоны и неравномерность движения. Гладкая внутренняя поверхность облегчает выгрузку и очистку материала, а прочная стенка противостоит деформации под воздействием среды. Корпус также следует проверить на прямолинейность и чистоту обода, так как плохой контакт обода может помешать крышке сидеть ровно.

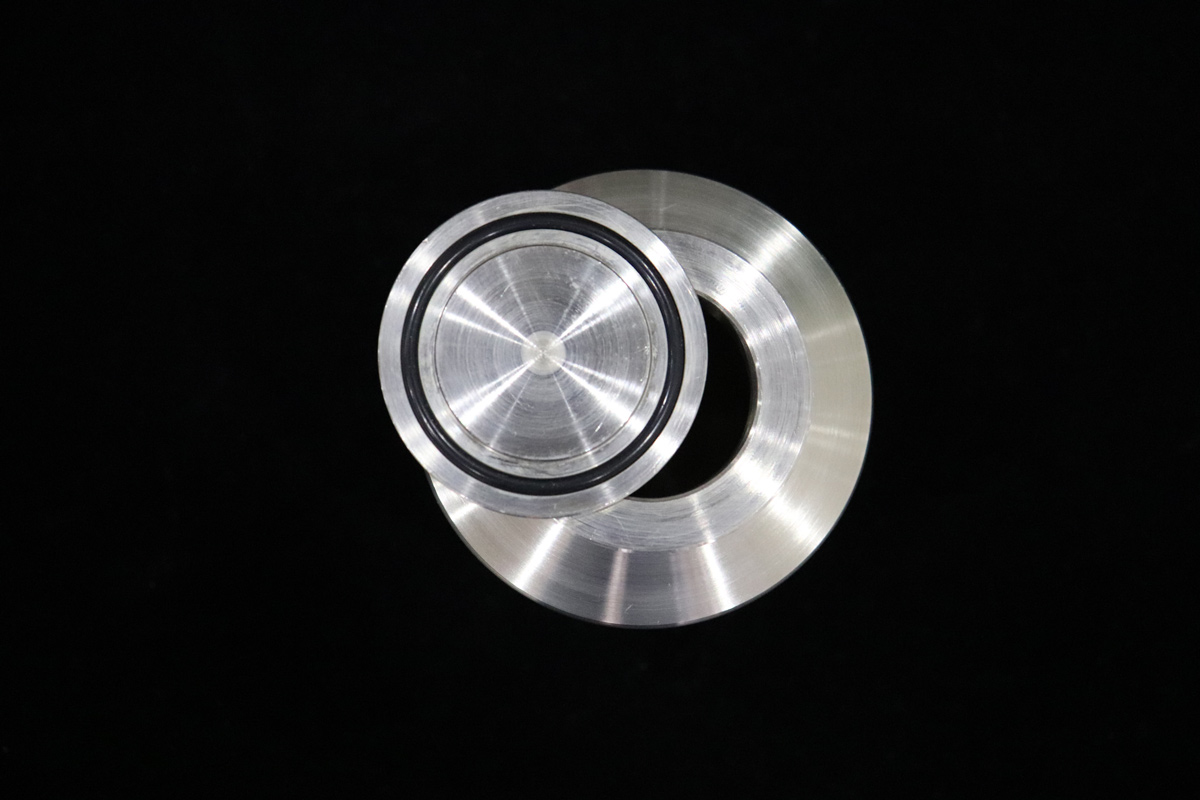

Крышка и закрытие

Крышка удерживает материал внутри и предотвращает попадание пыли и влаги. Крышка должна оставаться надежной при вращении и вибрации, но при этом ее должно быть удобно открывать для отбора проб и очистки. В зависимости от конструкции можно использовать резьбу, зажимы или другие методы закрытия. Крышка должна быть совместима с корпусом банки и с предполагаемой процедурой очистки. Крышка, которую трудно затянуть равномерно, может создать путь утечки или затруднить обращение с банкой.

Уплотнение интерфейса

Уплотняющий элемент или плотно прилегающая сопрягаемая поверхность ограничивают утечку мелкодисперсного порошка или жидкости. При мокром помоле эта деталь особенно важна, поскольку даже небольшой зазор может привести к вытеканию суспензии. Материал уплотнения должен быть совместим с образцом и чистящими средствами. Его следует осмотреть на предмет порезов, затвердевания или потери эластичности и заменить, если он перестает надежно герметизироваться.

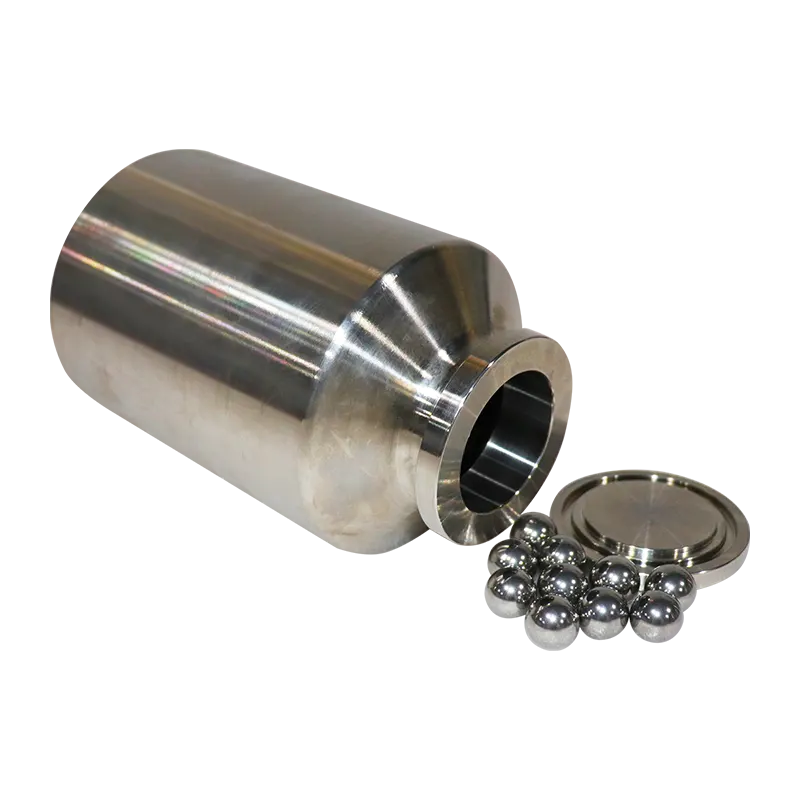

Шлифовальные тела и внутренняя нагрузка

Мелющие тела не являются частью самого стакана, но они необходимы для его функционирования. Шары или цилиндры могут быть изготовлены из нержавеющей стали, керамики, циркония, агата или других материалов. Выбор влияет на энергию удара, износ и загрязнение. Банка должна соответствовать размеру и нагрузке носителя. Перегрузка может помешать свободному движению, а недогрузка может уменьшить количество столкновений и замедлить процесс.

Чистота поверхности и очищаемость

Внутренняя отделка влияет на то, сколько порошка останется после опорожнения и насколько легко очищается банка. Гладкую поверхность без щелей легче восстановить и очистить, чем шероховатую. Абразивная очистка может поцарапать поверхность и создать места для скопления остатков. Тщательная сушка после стирки помогает предотвратить проблемы, связанные с влажностью, и сохраняет чистоту следующей партии. Для процессов с частой сменой партий очистка может быть так же важна, как и производительность измельчения.

Почему используется нержавеющая сталь

Нержавеющая сталь выбрана из-за баланса свойств. Он обеспечивает хорошую механическую прочность, устойчивость к ржавчине во многих средах, теплопроводность и легкость очистки. Из него можно формовать круглые корпуса и соответствующие крышки, и он выдерживает многократное обращение лучше, чем многие более мягкие материалы. Эти качества делают его практичным выбором для общих работ по измельчению, смешиванию и диспергированию.

Нержавеющая сталь также имеет ограничения. Он тяжелее некоторых видов керамики и пластика, что может снизить полезную нагрузку небольшой мельницы. В абразивных условиях сосуд и среда могут изнашиваться, что может привести к попаданию в образец элементов железа или сплавов. В зависимости от марки сильные кислоты или некоторые химические вещества могут повредить поверхность. Для анализа чувствительных к следам металлов или высококоррозионных материалов более подходящими могут быть другие материалы или футеровка сосудов.

Поэтому правильная банка из нержавеющей стали — это не просто самая прочная банка. Это тот, который подходит для мельницы, хорошо переносит материал и процедуры очистки, а также обеспечивает приемлемый профиль загрязнения для данного применения. Покупателям следует сравнивать совместимость материалов, погрузочно-разгрузочный вес и конструкцию уплотнений, а не полагаться только на маркировку «нержавеющая сталь».

Нержавеющая сталь также является привычным материалом для многих лабораторий, поскольку ее можно мыть, обрабатывать и проверять без особого ухода, выходящего за рамки обычной надлежащей практики. Такое знакомство полезно, но оно не должно заменять проверку совместимости конкретного образца, растворителя и чистящего средства.

Ключевые показатели эффективности и точки выбора

При выборе стакана валковой мельницы из нержавеющей стали наиболее полезными являются характеристики, привязанные к реальной системе измельчения и образцу.

Подходит для валковой мельницы

Сначала проверьте геометрию кувшина и его крепление. Диаметр, длина и масса стакана должны соответствовать расстоянию между роликами и возможностям привода. Банка слишком маленького размера может не прилегать к обоим роликам должным образом; слишком большой или тяжелый может привести к перегрузке привода. Убедитесь, что банка вращается на устойчивой оси и что крышка или фурнитура не соприкасаются с рамой.

Полезная емкость и стратегия заполнения

Номинальный объем не равен полезному рабочему объему. Необходимо оставить место для средств массовой информации и движения материалов. Переполнение может смягчить удары и снизить эффективность измельчения, тогда как недостаточное заполнение может привести к потере производительности и уменьшению столкновений. Выбирайте размер банки в зависимости от размера партии, загрузки носителя и требуемого времени обработки, а не только от объема.

Совместимость носителей и износ

Размер, плотность и материал носителя влияют как на производительность, так и на износ. Плотная среда увеличивает энергию удара, но также увеличивает нагрузку и истирание. Банка должна выдерживать выбранный носитель без чрезмерных вмятин или повреждений поверхности. Если загрязнение металлами неприемлемо, рассмотрите возможность использования неметаллической среды или другого материала банки и проверьте совместимость перед использованием.

Герметизация и сдерживание

Хорошая изоляция важна как для безопасности оператора, так и для целостности проб. Сухие порошки могут вылетать в виде мелкой пыли, если закрытие плохое, а суспензии могут просачиваться через ненадлежащее уплотнение. Проверьте конструкцию крышки, состояние уплотнения и удобство осмотра. Решите, требуется ли для процесса герметичная изоляция или только пыленепроницаемое закрытие.

Масса, обращение и термическая нагрузка

Банка из нержавеющей стали большего размера может быть тяжелой, особенно если она заполнена средой и материалом. Необходимо спланировать подъем, монтаж, опорожнение и очистку. Вес также влияет на загрузку мельницы. Поскольку нержавеющая сталь проводит тепло, длительные прогоны могут нагреть образец; если материал термочувствителен, используйте подходящие интервалы запуска или другую стратегию охлаждения.

Обработка поверхности и доступ для обслуживания

Ищите гладкую внутреннюю часть, доступные углы и застежку, которую можно тщательно очистить. Банка, которую трудно очистить, может переносить остатки от одной партии к другой. Убедитесь, что чистящие средства не повредят сталь или уплотнение. Сменные уплотнения и простые точки контроля упрощают текущее обслуживание.

Повторяемость и документация

Банки, которая один раз дает хороший результат, недостаточно для производства или регламентированной работы. Запишите идентификатор банки, носитель, уровень заполнения, скорость и время работы, чтобы результаты можно было повторить. Если банка заменяется, сравните массу, внутреннюю отделку и крышку новой банки, прежде чем предположить, что старый рецепт будет перенесен напрямую.

Применение и советы по выбору

Банки валковой мельницы из нержавеющей стали используются там, где для периодической обработки необходим прочный герметичный контейнер для измельчения. Типичные условия включают подготовку проб минералов и горных пород, керамику и стекло, химические и пигментные дисперсии, исследования аккумуляторов и электронных материалов, металлургические порошки, твердые вещества из окружающей среды и общее лабораторное измельчение. Они могут работать с сухими порошками, суспензиями и некоторыми пастами, при условии, что материал и банка совместимы.

Выбор следует начинать с материала: размера частиц, твердости, влажности, химической агрессивности и устойчивости к загрязнению. Затем сопоставьте банку с имеющейся валковой мельницей, требуемым размером партии и рабочим процессом очистки. Для повседневной или абразивной работы, где допустимо некоторое загрязнение железом, практичным выбором может быть нержавеющая сталь. В случае использования материалов со сверхнизким уровнем загрязнения или сильнокоррозионных материалов сравните альтернативные материалы для банок, прежде чем принимать решение.

кувшин прокатной мельницы из нержавеющей стали На странице продукта можно подтвердить доступную конфигурацию и связаться с поставщиком по вопросам подгонки, уплотнения и совместимости материалов. Короткое испытание на реальном образце часто является лучшим способом подтвердить, что комбинация банки и среды соответствует требуемому результату.

Пользователям, сравнивающим несколько вариантов jar, поможет простая последовательность решений. Во-первых, исключите материалы, которые не переносят химический состав образца. Во-вторых, убедитесь, что банка подходит для мельницы и с ней можно безопасно обращаться. В-третьих, сравните герметичность, возможность очистки и риск износа. Наконец, проверьте предпочтительный вариант на репрезентативной выборке и проверьте размер частиц, однородность, степень извлечения и загрязненность.

Техническое обслуживание и безопасное использование

Проверяйте банку перед каждым использованием. Проверьте корпус на наличие вмятин и трещин, крышку на наличие повреждений, а уплотнение на наличие порезов или затвердевания. Посмотрите внутри на наличие остатков или косточек. Поврежденная банка может повлиять на скатывание, утечку или загрязнение партии. Держите банку чистой и сухой, когда она не используется.

Загрузите кувшин в пределах возможностей мельницы и кувшина, закройте крышку и начинайте работу на умеренной скорости, наблюдая за необычным шумом, вибрацией или утечкой. Не открывайте банку, пока она вращается. Прежде чем брать с собой теплую банку, дайте ей остыть. После использования отделите носитель, очистите все контактные поверхности и тщательно высушите банку перед хранением.

Ведите простой учет условий эксплуатации, очистки и любых изменений в производительности. Это облегчает выявление износа, загрязнения или проблем, связанных с конкретной партией. Ухоженная банка служит дольше и дает более повторяемые результаты.

Часто задаваемые вопросы

Является ли кувшин валковой мельницы тем же самым, что и кувшин планетарной шаровой мельницы?

Нет. Оба являются мельницами, но они рассчитаны на разное движение. Яс валковой мельницы вращается на роликах, а планетарный яс установлен в вращающемся водиле. Требования к размеру, конструкции стенок и крышке могут различаться, поэтому используйте банку только для того типа мельницы, для которого она предназначена.

Можно ли использовать банку из нержавеющей стали для мокрого помола?

Да, если крышка и уплотнение подходят и материал совместим. Мокрое измельчение увеличивает риск утечки, поэтому следует тщательно проверять закрытие. Очистите и высушите банку после использования и избегайте попадания жидкостей, которые могут повредить сталь или уплотнение.

Загрязняет ли нержавеющая сталь пробу?

Он может. Износ кувшина и среды может привести к появлению элементов железа или сплавов, особенно при работе с твердыми или абразивными материалами. Сумма зависит от материала, носителя, скорости и времени выполнения. Для работ, чувствительных к следам металлов, используйте соответствующий альтернативный вариант и проведите холостой тест для проверки загрязнения.

Насколько полной должна быть банка?

Оставьте свободное пространство для перемещения средств массовой информации и материалов. Точное заполнение зависит от банки, носителя и материала. Избегайте переполнения, которое может смягчить удары, и недолива, которое может уменьшить вероятность столкновений. Установите рабочий рецепт посредством небольших испытаний.

Когда следует заменить банку?

Замените его при наличии глубоких вмятин, трещин, деформированного обода, ненадежного прилегания крышки, изношенного уплотнителя, внутренних изъязвлений или стойких загрязнений. Любое состояние, препятствующее плавному вращению или удержанию, является причиной прекращения использования банки.
