Что такое наклонный миксер? Устройство с наклонным барабаном для гомогенного смешивания порошков

Что такое наклонный миксер?

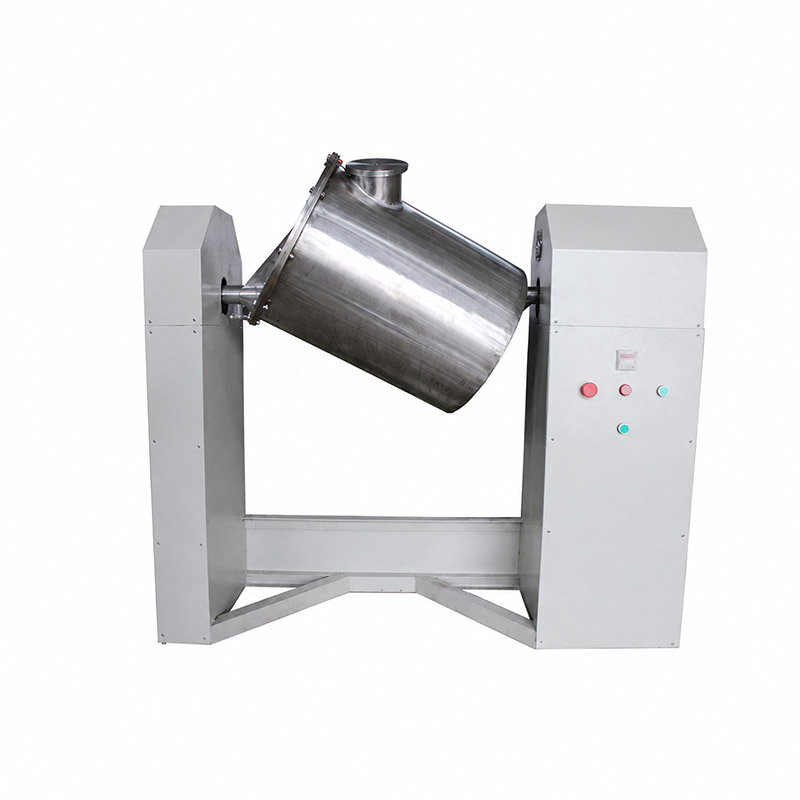

Проще говоря, наклонный смеситель — это профессиональная машина для смешивания порошков, смесительный барабан которой установлен под наклоном, а не горизонтально или вертикально. Такие отрасли, как фармацевтика, пищевая промышленность, производство аккумуляторных материалов, керамика, химическая промышленность и металлургия, используют его для превращения нескольких отдельных ингредиентов в одну однородную партию. Поскольку барабан вращается вокруг наклонной оси, материал внутри не просто скользит и не оседает на одном конце резервуара; он поднимается, складывается и циркулирует по всему барабану по плавной трехмерной траектории. Результатом является мягкое, но эффективное смешивание, подходящее для сыпучих порошков, гранул и других сухих или слегка влажных твердых веществ, где целью является однородность, а не уменьшение размера. В отличие от оборудования с высоким усилием сдвига, наклонный смеситель сохраняет частицы в значительной степени неповрежденными, что важно, когда хрупкие гранулы или термочувствительные порошки не должны быть измельчены или переработаны во время обработки.

Как работает косой миксер

Косой смеситель превращает материал из набора неравномерно распределенных компонентов в однородную смесь. Сырье поступает в виде двух или более потоков — основного порошка плюс второстепенные добавки, красители, связующие, смазочные материалы или активные ингредиенты — и уходит в виде одной партии, в которой концентрация каждого компонента близка к заданному значению по всему барабану. Машина достигает этого без лезвий, лопастей или шнеков внутри зоны продукта, поскольку единственной поверхностью, которой касается порошок, является сам вращающийся барабан.

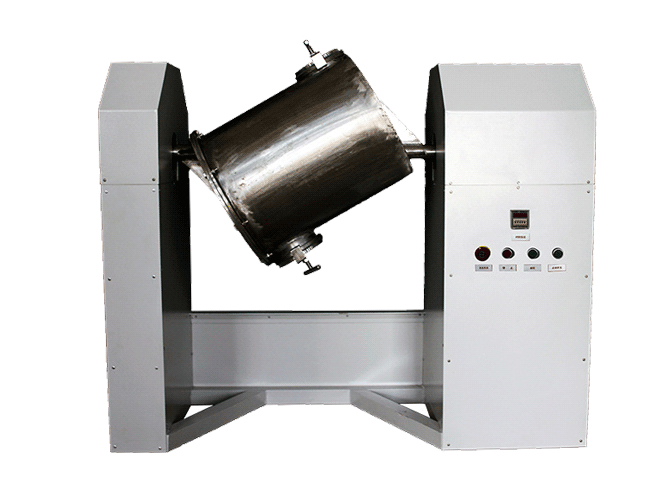

Наклонный барабан и поток, который он создает

Определяющей особенностью является угол оси барабана. Когда сосуд вращается вокруг наклонной оси, сила тяжести и стенки барабана постоянно расходятся во мнениях относительно того, где должен располагаться материал. Частицы поднимаются вверх по поднимающейся стенке, затем скользят или скатываются обратно к нижней части барабана, где встречаются с материалом, движущимся в противоположном направлении. Этот повторяющийся цикл подъема и каскадирования обеспечивает обмен материала между верхней и нижней частью слоя, а также между передней и задней частью барабана, поэтому ни одна область не остается неподвижной надолго. Изменение угла наклона изменяет баланс между осевым и радиальным движением, что, в свою очередь, влияет на то, насколько быстро когезивный, очень легкий порошок или порошок необычной формы становится однородным.

Конвекция, диффузия и сдвиг

Смешивание во вращающемся барабане обычно описывается тремя действиями, происходящими одновременно. Конвекция перемещает большие группы частиц из одной зоны в другую и выполняет большую часть работы в начале цикла. Диффузия работает в меньшем масштабе, поскольку отдельные частицы мигрируют через пустоты между своими соседями и постепенно стирают локальные различия в концентрации. Сдвиг, относительно мягкий в машинах этого типа, действует вдоль скользящих слоев, где кровать перемещается по себе. Хорошо спроектированный наклонный миксер уравновешивает все три. Слишком мало движения, и партия никогда не станет однородной; слишком много, и порошок может расслаиваться, образовывать пыль или разрушать хрупкие гранулы. Наклонная геометрия позволяет машине выполнять эти действия одновременно без внутренней мешалки.

Полный цикл смешивания

Процесс следует простой последовательности: барабан загружается через отверстие, порт закрывается и герметизируется, сосуд вращается в течение запрограммированного времени с заданной скоростью, и партия выгружается, как только барабан устанавливается в положение, позволяющее вытекать порошку. Между партиями внутренняя часть очищается или продувается, чтобы не осталось остатков предыдущего рецепта. Сохранение идентичности этой последовательности от партии к партии обеспечивает воспроизводимость операции.

Ключевые параметры процесса, определяющие качество смешивания

Четыре переменные определяют большую часть разницы между партией, соответствующей спецификации, и партией, которая не соответствует: скорость вращения, коэффициент заполнения, время смешивания и свойства самого материала. Ни один из них нельзя разумно рассматривать изолированно, поскольку каждый из них изменяет эффект других.

Скорость вращения

Скорость барабана — это первый параметр, который регулируют операторы. На низких скоростях кровать просто скользит сама по себе и перемешивание происходит медленно. По мере увеличения скорости частицы переносятся дальше вверх по стенке, прежде чем скатиться, и обмен между слоями становится более энергичным. За определенной точкой — часто называемой критической скоростью, при которой материал будет прижат к стенке центробежной силой — слой вообще перестает кувыркаться, и эффективность смешивания падает. Таким образом, практический рабочий диапазон значительно ниже этого предела, а правильное значение зависит от диаметра барабана, угла оси и свойств текучести порошка. Частотно-регулируемые приводы широко распространены, поскольку одна фиксированная скорость редко подходит для любого рецепта.

Коэффициент заполнения

Пропорция объема барабана, занимаемого материалом, сильно влияет как на скорость смешивания, так и на консистенцию. Очень легкая загрузка имеет тенденцию скользить, а не падать, и партия может оказаться недостаточно перемешанной, в то время как переполненный барабан не оставляет свободного места для перемещения частиц, поэтому циркуляция останавливается. Многие операторы работают в зоне умеренного заполнения, оставляющей свободное пространство над слоем, и поддерживают это соотношение постоянным от партии к партии. Воспроизводимость во всех производственных циклах часто больше зависит от дисциплинированной загрузки, чем от настройки какой-либо отдельной машины.

Время смешивания

Смешивание сначала быстро улучшается, а затем стабилизируется. Большинство партий достигают практической степени однородности задолго до теоретического совершенства, и дальнейшее продление цикла в основном приводит к нагреву, истиранию и износу. Таким образом, определение правильного времени является экспериментальным упражнением: отбирайте образцы партии через определенные промежутки времени, измеряйте концентрацию индикатора или ключевого компонента и наносите результат на график, пока кривая не станет плоской. Эта точка становится утвержденным временем смешивания с запасом прочности, согласованным между производственными группами и отделами качества.

Свойства материала

Распределение частиц по размерам, объемная плотность, форма, содержание влаги и поверхностный заряд – все это влияет на поведение порошка в наклоненном барабане. Узкие, сыпучие гранулы быстро смешиваются, тогда как мелкие когезивные порошки могут образовывать комки или прилипать к стенкам, а ингредиенты с очень разной плотностью или размером частиц могут снова разделиться после прекращения движения. Предварительное смешивание второстепенных ингредиентов, контроль влажности в рабочей зоне или выбор подходящей обработки внутренней поверхности могут помочь. Поскольку эти факторы зависят от рецепта, испытания с реальными материалами остаются наиболее надежным способом фиксации параметров.

Основные компоненты и ключевые технологии

Хотя косой смеситель снаружи выглядит просто, его производительность зависит от небольшого количества хорошо подобранных компонентов, работающих вместе.

Смесительный барабан

Барабан – это сердце машины. Обычно это цилиндрический или слегка конический сосуд, изготовленный из нержавеющей стали, с внутренней поверхностью, достаточно гладкой, чтобы предотвратить прилипание порошка, но достаточно прочной, чтобы противостоять истиранию твердыми острыми частицами. Некоторые устройства поставляются с футеровкой или полированной отделкой в ​​зависимости от конкретной отрасли; Пользователям пищевой и фармацевтической продукции обычно требуются сварные швы без щелей и поверхности, которые можно легко очищать и проверять. Диаметр, длина и рабочий объем барабана определяют размер партии, а толщина стенки определяет, какую механическую нагрузку может выдержать сосуд за годы вращения.

Привод, рама и система управления

Барабан установлен на раме, которая удерживает его под заданным углом и оснащена подшипниками, на которых он вращается. Мотор-редуктор и, в большинстве современных конструкций, частотно-регулируемый привод вращают судно с контролируемой скоростью. Рама должна воспринимать динамические нагрузки от смещенной от центра, частично заполненной вращающейся массы, поэтому жесткость и правильное выравнивание имеют такое же значение, как и мощность двигателя. Панель управления связывает скорость, время работы и, в автоматизированных моделях, последовательность загрузки и разгрузки в повторяемый рецепт, который оператор может вызвать одним нажатием кнопки.

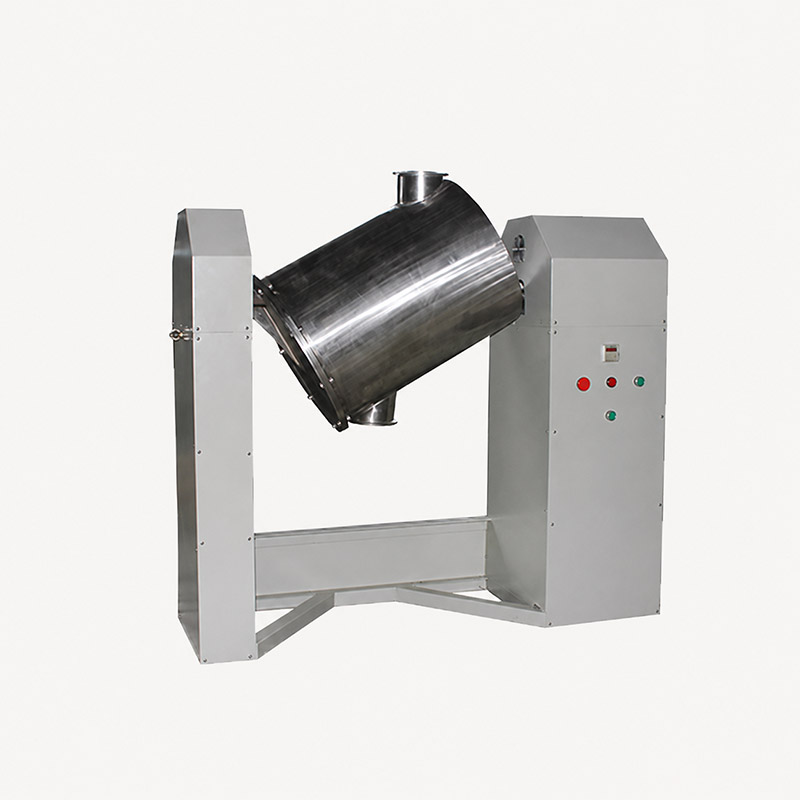

Разгрузка, герметизация и контроль пыли

Поскольку барабан наклонен, разгрузка обычно осуществляется через отверстие или клапан, расположенный так, что смешанная партия полностью вытекает, когда сосуд устанавливается в правильное положение. Чистая и полная разгрузка снижает перекрестное загрязнение продуктов и сокращает время очистки. Уплотнения вокруг отверстия барабана защищают продукт от смазочных материалов и внешнего загрязнения, а закрытая конструкция удерживает мелкую пыль внутри оборудования. Для порошков, которые являются токсичными, чувствительными к влаге или склонными к накоплению статического заряда, может быть предусмотрена продувка инертным газом или герметичное выпускное устройство.

Ключевые показатели эффективности и критерии отбора

При сравнении машин это помогает отделить цифры, описывающие производительность, от цифр, описывающих результаты, и сопоставить их с рабочей нагрузкой по очистке и техническому обслуживанию, которую создаст оборудование.

Производительность и размер партии

Емкость обычно выражается как рабочий объем барабана, а не его общий объем, поскольку для перемещения станины всегда необходимо определенное свободное пространство. Сопоставьте эту цифру с размерами партий, которые вы фактически запускаете. Большая машина, работающая на очень небольшой части своей мощности, может не обеспечивать надежное перемешивание, поскольку слой слишком мелкий, чтобы его можно было правильно перевернуть. Если на одной линии находится несколько продуктов, выберите размер, который покрывает самую большую рутинную партию, сохраняя при этом разумный коэффициент наполнения для более мелких.

Гомогенность и целостность частиц

Однородность обычно выражается как коэффициент вариации или как отклонение ключевого компонента от его целевого значения, измеренное на образцах, взятых из нескольких позиций в выгруженной партии. Хорошая машина достигает согласованной спецификации за реалистичное время цикла и повторяет результат партия за партией. Не менее важно и то, чего машина не делает: без внутренней мешалки и с низкой скоростью работы наклонный смеситель имеет тенденцию сохранять форму гранул и целостность покрытия, что является преимуществом, когда продукт представляет собой хрупкий агломерат, а не порошок, подлежащий измельчению.

Использование энергии, автоматизация и очистка

Барабанные смесители, как правило, представляют собой устройства с низким энергопотреблением по сравнению с системами с высоким сдвиговым усилием или системами с псевдоожиженным слоем, поскольку они медленно вращают весь резервуар, а не вращают быстрое рабочее колесо через продукт. Реальное потребление зависит от размера партии, времени цикла и частоты запуска и остановки машины. Функции автоматизации, о которых стоит спросить, включают хранение рецептов, контролируемое ускорение и замедление, а также блокировки, которые предотвращают вращение барабана, когда порт доступа открыт. Что касается очистки, обратите внимание на то, насколько легко опорожняется барабан, можно ли добраться до внутренней части для проверки и поддерживает ли конструкция валидацию очистки, требуемую в вашей отрасли.

Строительные материалы и соответствие требованиям

Обычно выбирают нержавеющую сталь, но ее сорта, обработка поверхности и варианты футеровки различаются в зависимости от области применения. Абразивные минералы могут оправдать использование износостойкого вкладыша, в то время как коррозионные химикаты могут потребовать применения более прочного сплава. Регулируемым отраслям также потребуется документация: сертификаты на материалы, значения шероховатости поверхности и доказательства того, что оборудование можно очистить в соответствии со стандартами, ожидаемыми их аудиторами.

Применение и советы по выбору

Наклонные миксеры появляются там, где сухие твердые вещества необходимо аккуратно, но тщательно перемешать. Типичными пользователями являются производители фармацевтических препаратов и нутрицевтиков, готовящие сухие смеси перед таблетированием или наполнением капсул; производители продуктов питания, комбинирующие премиксы, специи, растворимые порошки и ароматизаторы; заводы по производству аккумуляторов и электронных материалов, смешивающие порошки катодов, анодов и проводящих добавок; производители керамики и стекла, гомогенизирующие массы и глазури; и химические компании, производящие пигменты, моющие средства, удобрения и пластмассовые соединения. Небольшие установки одинаково распространены в лабораториях и на пилотных заводах, где экспериментальные составы смешиваются в условиях, которые впоследствии можно масштабировать до производства.

При выборе машины отталкивайтесь от материала, а не от спецификации. Спросите, является ли порошок сыпучим или когезивным, должны ли гранулы оставаться неповрежденными, насколько он абразивен или коррозионно-активен и какой уровень однородности необходим готовому продукту. Затем учтите размеры партий, сколько рецептов будет выполняться на одной машине и режим очистки между продуктами. Лабораторные и мелкие пользователи должны ценить гибкость, простоту отбора проб и быструю замену, в то время как производственные пользователи должны отдавать приоритет повторяемости, пыленепроницаемости, эффективности разгрузки и доступу к обслуживанию. Если речь идет о новом составе, испытание в реальной бочке с настоящим порошком стоит больше, чем любая общая таблица производительности.

Часто задаваемые вопросы

Косой миксер измельчает или измельчает порошок?

Нет. Его цель – смешивание, а не уменьшение размера частиц. Благодаря отсутствию внутренних лезвий и низкой скорости вращения барабана частицы аккуратно прикатываются друг к другу, поэтому влияние на размер частиц минимально. Если целью является уменьшение размера, то подходящим инструментом будет мельница, а не миксер.

Сколько времени занимает типичный цикл смешивания?

Время цикла зависит от барабана, загрузки и материала, поэтому его лучше всего устанавливать опытным путем. На практике большинство партий достигают требуемой однородности за период, измеряемый минутами, а не часами, и оптимальным является точка, в которой кривая однородности выравнивается.

Может ли одна машина обрабатывать несколько разных продуктов?

Да, при условии, что требования к очистке и проверке каждого продукта могут быть соблюдены между партиями. Приводы с контролируемым рецептом упрощают переналадку, но предотвращение перекрестного загрязнения по-прежнему зависит от полной разгрузки и тщательной очистки.

Чем он отличается от V-образного или двухконусного смесителя?

У каждой геометрии есть сильные стороны. Смесители V-образного типа и двухконусные смесители создают сильный поперечный поток для сыпучих порошков, тогда как наклонный барабан лучше справляется с широким диапазоном уровней наполнения и со слегка когезионными материалами. Правильный выбор зависит от порошка и размера партии.

Какие материалы можно обрабатывать?

Подходят сыпучие порошки, гранулы, пеллеты и многие слегка влажные твердые вещества. Очень липкие или влажные пасты, а также материалы, которые необходимо нагревать или вступать в реакцию во время смешивания, обычно требуют другого оборудования.
