Что такое нейлоновая банка для рулонной мельницы? Легкий кувшин для измельчения без загрязнений

Что такое нейлоновая банка для рулонной мельницы?

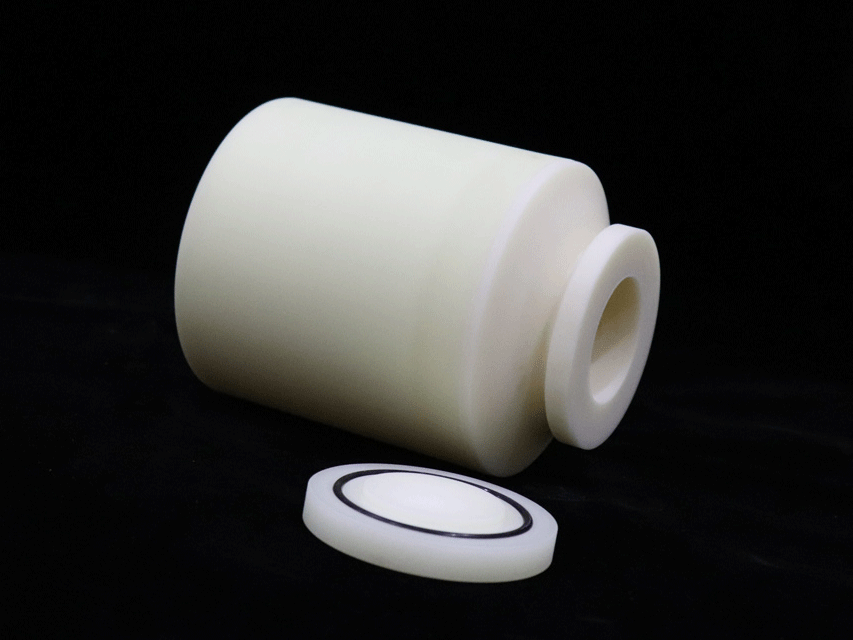

По своей сути, нейлоновая мельница представляет собой цилиндрический размольный сосуд из технического нейлона, служащий рабочей камерой шаровой мельницы, а лаборатории, керамические мастерские, производители пигментов и химические заводы используют его для превращения небольших партий хрупкого или полутвердого материала в мелкий однородный порошок без внесения металлических примесей. Вместо того, чтобы прикрепляться к вибрирующему рычагу или вращаться вокруг центральной оси, как это происходит с планетарным банком, этот сосуд просто укладывается на два параллельных ролика с механическим приводом. Трение между роликами и стенками кувшина приводит в движение кувшин, мелющие тела внутри кувыркаются и каскадируются, а образец постепенно измельчается и растирается до желаемого размера частиц. Нейлоновая стенка является определяющей особенностью конструкции: она легкая, тихая, не искрит, устойчива ко многим растворителям и слабым химическим веществам и достаточно мягкая, чтобы не ржаветь и не оставлять железные хлопья в порошке. На практике кувшин решает, насколько чистым будет готовый порошок, а валковая мельница решает, насколько быстрым и тонким будет помол.

Основные функции и принцип работы

От грубого корма к мелкому порошку

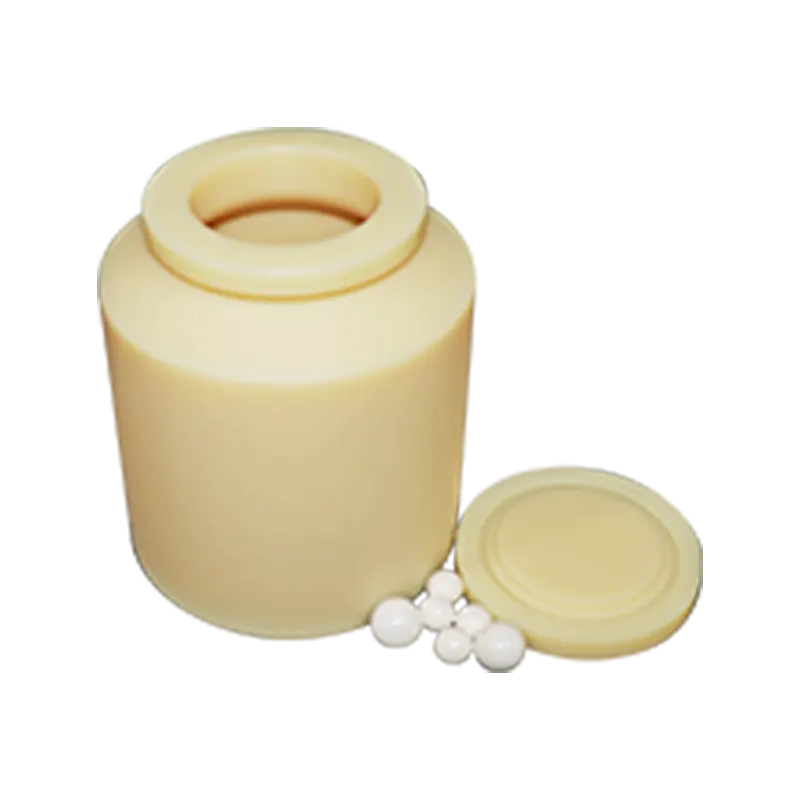

Основная функция барабана валковой мельницы — преобразование грубого, часто неоднородного сырья в однородный мелкий порошок. В сосуд загружают мелющие тела до заполнения примерно от трети до половины его внутреннего объема, добавляют отмеренное количество образца, закрывают и герметизируют крышку и весь сосуд помещают на вращающиеся валки мельницы. Как только ролики начинают вращаться, кувшин вращается с контролируемой скоростью, и каждый оборот поднимает носитель вверх по поднимающейся внутренней стенке, прежде чем сила тяжести тянет загрузку обратно на слой материала на дне кувшина. Порошок, попавший между двумя сталкивающимися шариками, разрушается при ударе, а порошок, попавший между шариком и нейлоновой стенкой, срезается и растирается. Поскольку этот цикл повторяется тысячи раз в час, размер частиц постепенно уменьшается, и по истечении запрограммированного времени измельчения порошок высыпается через горловину кувшина. Тот же механизм смешивает многокомпонентные составы, поэтому измельчение и гомогенизация обычно происходят за один этап.

Что происходит внутри банки, когда она вращается

Движение мелющих тел является основой процесса и определяется главным образом скоростью вращения. На низкой скорости шарики просто катятся друг по другу каскадным образом, что обеспечивает мягкое истирание и хорошо подходит для мягких или термочувствительных образцов. По мере увеличения скорости среда поднимается выше по стене, а затем падает по крутым траекториям - состояние, известное как катаракта; это увеличивает энергию удара и значительно ускоряет уменьшение размера. Если скорость увеличивается слишком сильно, центробежная сила прижимает всю загрузку к стенке, и шарики вращаются вместе с банкой, а не кувыркаются, поэтому измельчение практически не происходит. Порог, при котором это происходит, называется критической скоростью и зависит от внутреннего диаметра банки: более крупные банки достигают своей критической скорости при меньших оборотах в минуту, чем маленькие. Таким образом, практическая эксплуатация остается в диапазоне от пятидесяти до семидесяти пяти процентов критической скорости. Нейлоновую банку обычно используют в средней части этого окна, поскольку нейлон является относительно мягким полимером, а чрезмерная энергия удара изнашивает стенку и выделяет тепло, которое полимерный корпус не может легко рассеять.

Ключевые параметры процесса, определяющие форму конечного порошка

После того как кувшин и мельница выбраны, несколько переменных решают, соответствует ли партия спецификации. Они взаимодействуют друг с другом, поэтому для изменения одного обычно требуется перепроверка остальных.:

• Скорость вращения: контролирует, будет ли медиа-каскад или катаракта, и, следовательно, будет ли доминировать истощение или воздействие на измельчение.
• Коэффициент наполнения банки: среда обычно занимает от одной трети до половины объема банки. Слишком мало средств массовой информации приводит к потере мощности; слишком большое количество сдавливает заряд и уменьшает свободное падение, которое создает удар.
• Диаметр и плотность носителя: Более крупные и плотные материалы обеспечивают большую энергию удара и быстрее разбивают крупные частицы, тогда как меньшие материалы создают больше точек контакта и лучше подходят для тонкого измельчения.
• Соотношение шариков и порошка: массовое соотношение между средой и образцом обычно находится в диапазоне от примерно пяти к одному до двадцати к одному. Более высокое соотношение измельчает быстрее, но уменьшает размер партии, которую может вместить банка.
• Время фрезерования: размер частиц сначала быстро уменьшается, а затем стабилизируется; за пределами полезного, дополнительное время только увеличивает износ, нагрев и возможную повторную агломерацию.
• Мокрый или сухой помол: жидкая среда подавляет пыль и предотвращает повторное слипание мелких частиц, но после этого суспензию необходимо высушить; Сухой помол проще и сохраняет сыпучесть продукта.
• Температура: трение нагревает заряд, а нейлон имеет гораздо меньшую термостойкость, чем сталь или керамика, поэтому длительные высокоскоростные пробеги следует прерывать или поддерживать на умеренном уровне.

Основные компоненты и ключевые технологии нейлонового валкового стакана

Корпус банки и толщина стенок

Корпус представляет собой цельный цилиндр, обычно с плоским или слегка профилированным основанием, обеспечивающим устойчивую посадку на роликах. Нейлон подвергается механической обработке или формуется с гладким, непористым отверстием, которое легко высвобождает порошок и не царапает образец. Толщина стенок является компромиссом: более толстая стенка противостоит деформации и служит дольше, а более тонкая стенка более эффективно передает трение роликов и сохраняет банку достаточно легкой, чтобы ее мог поднять один оператор. Внутренняя поверхность намеренно не имеет острых углов, поскольку материал имеет тенденцию скапливаться в щелях и его трудно полностью восстановить.

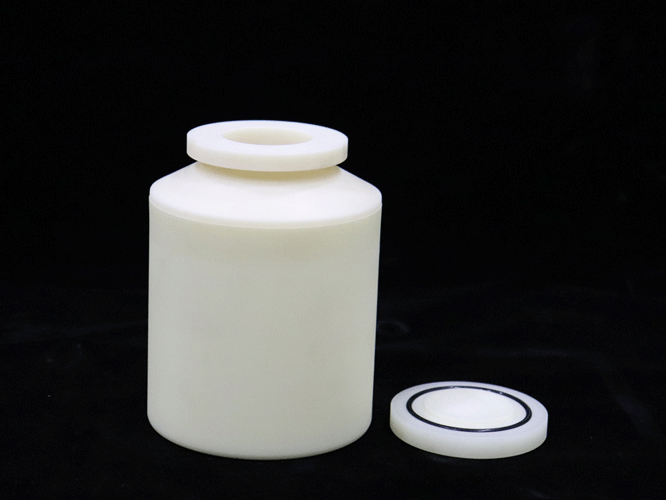

Крышка, прокладка и система уплотнения

Банка валковой мельницы в течение всего срока службы вращается, поэтому затвор должен оставаться герметичным, но при этом не быть переусложненным. Крышка прижимается к горлышку банки с помощью прокладки, а узел фиксируется винтовым кольцом, зажимом или болтовым фланцем в зависимости от размера банки. Хорошее уплотнение имеет решающее значение при мокром измельчении, где любая утечка означает потерю образца и загрязнение роликовой станции, а также удерживает мелкие сухие порошки внутри резервуара. Прокладки обычно изготавливаются из эластомера или ПТФЭ, поэтому они устойчивы к растворителям и могут быть дешево заменены, когда они затвердеют.

Выбор мелющих тел

Выбор СМИ должен удовлетворять двум правилам: средства массовой информации должны быть жестче образца и не должны реагировать на него. Шарики из циркония и агата являются обычными спутниками нейлоновых банок, поскольку они химически стабильны и охватывают широкий диапазон твердости, в то время как стальные или карбид вольфрамовые материалы предназначены для твердых, вязких материалов, где допустимо небольшое количество железа. Плотность также имеет значение, поскольку тяжелые среды обеспечивают большую энергию удара, но также сильнее прижимаются к нейлоновой стенке и сокращают срок службы банки. Для мягких полимеров, смол, пигментов и биологических или органических образцов более легкие среды и более медленное вращение дают наиболее чистый результат.

Ролики, фрикционный привод и контроль скорости

Сама мельница оснащена двумя приводными роликами, обычно с резиновым покрытием для захвата банки, установленными на раме, которая может принимать одну или несколько банок одновременно. Скорость задается с помощью частотно-регулируемого привода, а цифровой таймер останавливает работу в запрограммированный момент. Многие агрегаты также имеют реверсивное вращение, что предотвращает осаждение загрузки на одной дорожке и улучшает однородность смеси. Поскольку банка представляет собой съемный сосуд, лаборатория может посвятить одну банку одному семейству материалов, что является самым простым способом избежать перекрестного загрязнения между кампаниями.

Ключевые показатели эффективности и критерии отбора

Объем банки и емкость партии

Номинальный объем банки — это первое число, которое следует проверить, поскольку оно определяет реальный размер партии, а не номинальное значение, указанное на этикетке. За вычетом места, занимаемого средой, и свободного объема, необходимого для галтовки, работоспособная загрузка пробы обычно составляет часть объема банки. Поэтому покупатели должны подобрать банку в соответствии с наименьшей полезной партией, которую они планируют выпускать, и в соответствии с грузоподъемностью своей валковой мельницы, а затем подтвердить, что рама мельницы может выдержать совокупную массу банки, среды и порошка.

Контроль загрязнения и совместимость материалов

Именно здесь нейлоновая банка заслуживает своего места. Поскольку канал ствола представляет собой полимер, он не ржавеет, не может расколоться, как керамика, и не выделяет в порошок железо или хром, что важно для пигментов, материалов для батарей, фармацевтических наполнителей и всего, что позже будет анализироваться на наличие следов металлов. Совместимость — это другая половина вопроса: нейлон устойчив к воде, спиртам, щелочам и многим органическим растворителям, но подвергается воздействию сильных кислот и некоторых агрессивных растворителей и размягчается при повышенных температурах. Пользователи должны подтвердить, что используемая ими технологическая жидкость и температура измельчения находятся в диапазоне, допустимом для полимера.

Срок службы, чистка и техническое обслуживание

Нейлон изнашивается быстрее, чем сталь или оксид алюминия, поэтому с банкой следует обращаться как с расходным материалом, который периодически проверяется, а не как с постоянным приспособлением. Видимые царапины, ослабленная резьба крышки или вздутая прокладка являются сигналами к замене деталей до того, как уплотнение выйдет из строя в середине пробега. Очистка быстрая: промойте водой с мягким моющим средством, избегайте агрессивных растворителей и абразивных подушечек, которые делают поверхность тусклой, и тщательно высушите банку перед следующей загрузкой, поскольку нейлон может впитывать влагу и переносить запахи от одного образца к другому.

Скорость, время и энергоэффективность

Потребление энергии в валковой мельнице скромное по сравнению с высокоэнергетическим планетарным оборудованием, поэтому главный вопрос эффективности — время. Работа на самой высокой безопасной скорости с правильным соотношением шариков к порошку обычно сокращает партию, а не просто увеличивает время измельчения, а также ограничивает общее количество тепла, которое нейлон должен поглотить. Правильно заполненная банка будет измельчать быстрее при заданной скорости, чем банка с недостаточной или избыточной загрузкой, поэтому соотношения наполнения стоит стандартизировать в виде письменной процедуры.

Применение и советы по выбору

Типичные отрасли и типы образцов

Нейлоновые стаканы валковой мельницы используются везде, где требуется чистый помол с умеренной энергией. Производители керамики и стекла используют их для приготовления глазурных фритт и оксидных порошков; производители пигментов и покрытий используют их для диспергирования и уменьшения количества красителей; химические и фармацевтические лаборатории используют их для получения вспомогательных веществ, солей и органических кристаллов; и группы материаловедения используют их для полимеров, смол, технического углерода и других мягких минеральных или композитных образцов, которые могут размазываться на сталелитейном заводе. Пищевые и сельскохозяйственные лаборатории также используют их для образцов зерна, семян и сухой биомассы, где содержание металлов может исказить последующий анализ. В каждом случае сочетание герметичного сосуда, низкого уровня шума и искробезопасного корпуса позволяет легко адаптировать процесс к обычным лабораторным условиям.

Как выбрать подходящую банку для вашего процесса

Начните с образца: если он мягкий, органический или анализируется на следы металлов, обычно лучшим выбором является нейлоновая банка, тогда как твердые минералы и цементированные карбиды лучше использовать в керамических или металлических сосудах. Затем зафиксируйте размер партии и выберите объем банки, который оставляет место для среды и свободного движения, затем сопоставьте материал и диаметр среды с целевым размером частиц, помня, что для тонкого измельчения требуется много маленьких шариков, а не несколько больших. Наконец, рассмотрим рабочий процесс: лаборатория, работающая с множеством различных материалов, выиграет от нескольких небольших банок на одной и той же мельнице, тогда как производственная среда может предпочесть меньшее количество сосудов большего размера и письменный порядок очистки между кампаниями. После того, как размеры и материалы определены, практические детали самого судна можно просмотреть на сайте. кувшин роликовой шаровой мельницы Страница продукта перед заказом.
