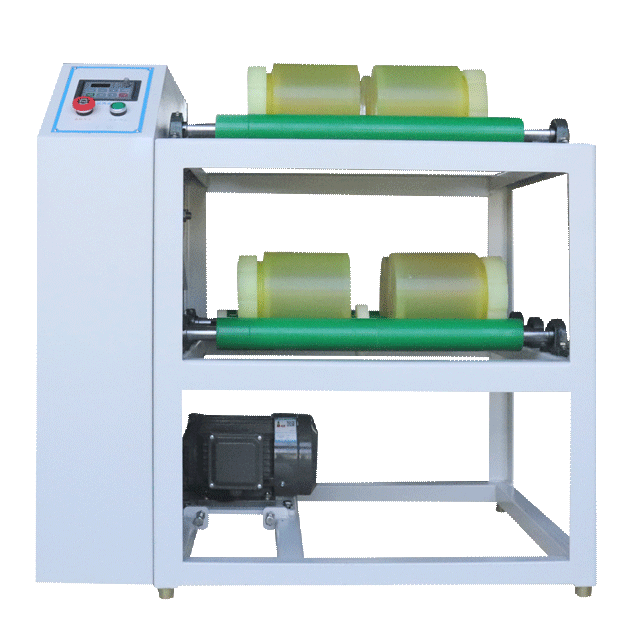

Что такое мельница с 8 рабочими станциями? Многокамерная мельница для современных лабораторий

По сути, мельница с 8 рабочими станциями представляет собой лабораторную мельницу, которая одновременно вращает несколько стаканов, поэтому лаборатория может измельчать несколько небольших образцов до мелкого порошка за один проход, не выделяя одну мельницу для каждой партии. Он используется для параллельной подготовки проб, сравнительных испытаний по измельчению и работы с небольшими партиями порошка, где каждый образец должен оставаться в своем собственном закрытом контейнере. Восемь рабочих станций являются определяющей особенностью: несколько банок можно загружать, запускать и оценивать вместе, при этом материал внутри каждой банки остается отдельным. Страницу продукта см. Ясовая мельница с 8 рабочими станциями.

Что делает оборудование: от исходного материала до мелкого порошка

В основе мельницы лежит простая идея: если вращать закрытый сосуд, содержащий мелющие тела и крупные частицы, движущаяся среда будет разрушать частицы за счет удара, истирания и истирания. Исходный материал начинается в виде гранул, кристаллов, клинкера, керамики, почвы или другого хрупкого твердого вещества. После достаточного количества оборотов тот же материал покидает чашу в виде более мелкого порошка, конечный размер частиц которого зависит от затрат энергии и конфигурации измельчения.

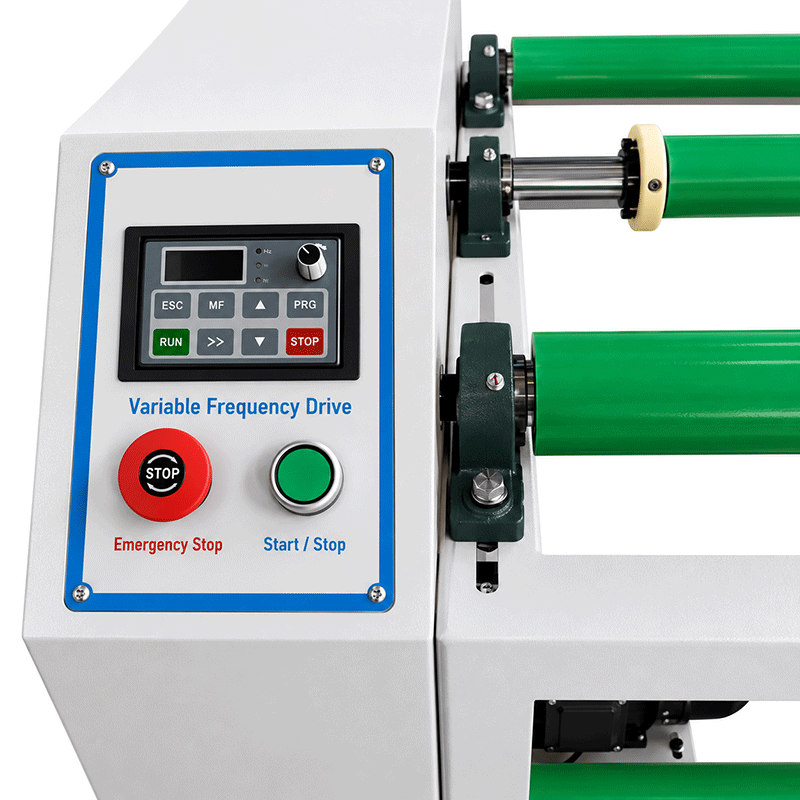

Банка – это камера измельчения. Он удерживает образец и среду, а также действует как поверхность износа. В мельнице с несколькими станциями каждая банка находится на рабочей станции, которая поддерживает ее и обеспечивает вращение. Поскольку банки закрыты, в них остается мелкая пыль, и образцы можно хранить отдельно. Такое разделение важно, когда лаборатория готовит несколько составов, сравнивает сырье или повторяет метод для проверки.

Система привода поворачивает банки. Когда банка вращается, заряд носителя поднимается с одной стороны, а затем скатывается или падает обратно. Частицы, попавшие между шариками среды или между средой и стенкой банки, подвергаются повторяющимся нагрузкам. Результатом является не единичное режущее действие, а совокупный процесс: множество мелких трещин дают более мелкий порошок. Точное движение зависит от конструкции мельницы, диаметра стакана, загрузки среды и скорости вращения.

Вращение, медиа и взаимодействие Jar

Три компонента работают вместе: чаша, мелющие тела и материал. Банка определяет объем и риск загрязнения. Средства массовой информации обеспечивают движущую энергию. Образец реагирует в зависимости от его твердости, ударной вязкости и начального размера частиц. Твердый, хрупкий материал может быстро сломаться; мягкий или липкий материал может потребовать другого подхода. На практике оператор регулирует размер и количество среды, загрузку пробы и время работы для достижения заданной крупности без перегрева или переизмельчения.

Выбор носителя зависит не только от размера. Плотность влияет на энергию удара, а состояние поверхности влияет на трение. Среды меньшего размера создают больше точек контакта и могут способствовать более тонкому измельчению, но они могут не эффективно разбивать крупные частицы сырья. Носители большего размера оказывают большее воздействие, но могут оставить более грубый продукт и увеличить износ. Разумной отправной точкой является сопоставление размера носителя с верхним размером ленты, а затем его корректировка. Материал банки также должен быть совместим с образцом, чтобы износ не стал источником загрязнения.

Переменные процесса, которые формируют результат

Скорость вращения является одной из наиболее заметных переменных. Если чаша вращается слишком медленно, материал может скользить, а не падать, и измельчение становится неэффективным. Если он вращается слишком быстро, носитель может центрифугироваться у стены, уменьшая относительное движение, которое выполняет работу. Полезный диапазон зависит от диаметра стакана и конструкции мельницы, поэтому правильную настройку следует устанавливать опытным путем или на основании руководства поставщика, а не копировать из стакана другого размера.

Время измельчения не менее важно. Короткий период может только разрушить агломераты, тогда как более длительный период может привести к дальнейшему уменьшению первичных частиц. После определенного момента дополнительное время может не улучшить целевые характеристики и может увеличить нагрев, износ и долю очень мелких частиц. Уровень заполнения также имеет значение: слишком мало носителя снижает контакт, а слишком большое количество носителя может ограничить движение и повысить нагрузку на привод. Наилучшей комбинацией обычно является та, которая обеспечивает воспроизводимое достижение целевого размера частиц с наименьшими затратами энергии и износа.

Почему в лаборатории важно восемь рабочих мест

Однокамерная мельница полезна, но она может стать узким местом, когда лаборатории необходимы повторные исследования, сравнительные испытания или несколько образцов за один рабочий день. Эта проблема рабочего процесса решается с помощью мельницы с восемью станциями. Вместо того, чтобы запускать по одной банке за раз, оператор может загружать до восьми банок, устанавливать параметры запуска и обрабатывать несколько образцов вместе. Это не меняет фундаментального механизма измельчения, но меняет эффективность использования машины в лаборатории.

Ценность нескольких станций особенно очевидна при разработке методов. Исследователь может захотеть сравнить один и тот же материал с разным временем измельчения, разными размерами сред или разными материалами стаканов. При наличии восьми станций эти варианты можно объединить в одну кампанию, что снижает риск того, что изменение условий в помещении или техники работы оператора испортит сравнение. При контроле качества несколько станций могут поддерживать повторные проверки или подготовку нескольких партий при одинаковых номинальных условиях.

Организация выборки также имеет практическую пользу. Каждую банку можно маркировать и отслеживать по положению, что позволяет загружать, запускать и выгружать партию без смешивания образцов. Операторам по-прежнему следует использовать четкую карту загрузки, особенно когда некоторые станции пустуют. Сбалансированная нагрузка обычно предпочтительнее, поскольку она помогает машине работать плавно. Точные правила загрузки для конкретной модели должны быть указаны производителем, поскольку размер двигателя, расположение привода и вес банки различаются в зависимости от конструкции.

Основные конфигурации и основные компоненты

Джасовые мельницы представляют собой семейство лабораторного измельчительного оборудования, а не единую фиксированную конструкцию. Обычная мельница для валковых банок поддерживает одну или несколько банок на вращающихся роликах; банки поворачиваются, когда под ними движутся ролики. Версия с несколькими станциями расширяет эту концепцию до нескольких позиций кувшинов. Другие лабораторные мельницы используют другие движения, например, планетарное вращение, чтобы обеспечить более высокую энергию или другую кинетику измельчения. Мельница для ясов с 8 рабочими станциями представляет собой лабораторную конфигурацию с несколькими яшами, и ее точное расположение привода, диапазон скоростей и вместимость ясс должны быть подтверждены из документации на изделие.

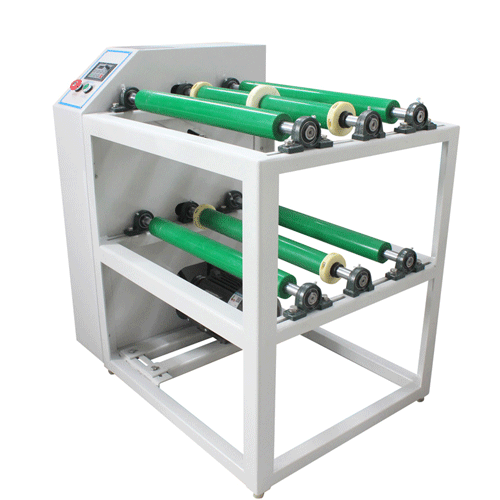

Многоярусные мельницы валкового типа

В яссовой мельнице валкового типа банка опирается на ролики и вращается за счет трения. Эта конструкция механически проста и позволяет заменять банки без использования сложных инструментов. Измельчение обычно мягче, чем в высокоэнергетических планетарных мельницах, что делает барабанные мельницы полезными для умеренного измельчения, гомогенизации и методов, не требующих очень высокой энергии удара. Благодаря восьми станциям одна и та же рама и привод могут обслуживать несколько банок, поэтому лаборатория увеличивает производительность без покупки восьми отдельных машин.

В роликовом подходе также большое значение придается диаметру и весу банки. Большому и тяжелому банку нужна подходящая станция и привод; для небольшой банки могут потребоваться адаптеры или другое расстояние между роликами. Поверхность банки должна быть чистой и в хорошем состоянии, чтобы вращение было плавным. Если чаша соскальзывает или вибрирует, результат измельчения может стать нестабильным. По этой причине операторы должны проверять правильность установки каждого стакана перед началом работы.

Планетарные и другие лабораторные альтернативы

Планетарные шаровые мельницы используют другое движение: банки вращаются вокруг центральной оси, а также вращаются вокруг своих осей. Это дает более высокую энергию и позволяет быстрее достичь более мелких частиц, но также генерирует больше тепла и может не потребоваться для каждого образца. Многопозиционную валковую мельницу часто выбирают, когда приоритетом является параллельная обработка умеренных проб, а не максимальная энергия. Правильный выбор зависит от размера целевых частиц, твердости образца, времени доступности и чувствительности к нагреву.

Банки, среды и образцы контактных деталей

Банка и среда — это части, соприкасающиеся с образцом, поэтому они заслуживают пристального внимания. Обычные материалы для банок включают нержавеющую сталь, агат, цирконий, оксид алюминия, карбид вольфрама, нейлон, ПТФЭ и полиуретан. Каждый из них имеет разный баланс твердости, износостойкости, химической инертности и стоимости. Твердая керамическая банка может подойти для абразивных минералов, тогда как полимерная банка может быть предпочтительнее, когда необходимо избегать загрязнения металлами. Носители следует выбирать по той же логике: сначала совместимость, затем размер и плотность в соответствии с кормом.

Объем банки, толщина стенок и конструкция крышки влияют как на производительность измельчения, так и на удобство обращения. Банка, слишком большая для образца, может привести к потере среды и энергии; слишком маленькая банка может не обеспечить достаточно места для движения средств массовой информации. Крышка и уплотнительное устройство должны предотвращать утечку во время вращения. Очистка также является частью выбора: простая геометрия банки и гладкая внутренняя поверхность облегчают извлечение материала и позволяют избежать переноса между образцами.

Ключевые показатели эффективности и точки выбора

При сравнении мельниц-дробилок возникает соблазн сосредоточиться только на количестве станций. Число имеет значение, но это еще не все. Полезная оценка учитывает рабочий объем на банку, полезный диапазон скоростей, мощность привода, систему управления и усилия, необходимые для очистки и обслуживания машины. Цель — не самая большая машина на бумаге; это машина, которая соответствует размеру пробы, заданной крупности и рабочему процессу лаборатории.

Емкость, рабочий объем и использование станции

Емкость следует внимательно читать. Мельница для банок может иметь восемь станций, но практический размер партии зависит от объема каждой банки и количества среды, которую необходимо загрузить. Загрузка образца обычно составляет часть объема банки, поскольку среде необходимо пространство для перемещения. Пользователи должны оценить массу образца, которая им необходима для каждого теста, а затем проверить, могут ли размер банки и количество станций доставить эту массу без переполнения. Если работа включает в себя большие образцы, меньшее количество больших банок может быть более полезным, чем множество маленьких.

Использование станции – еще один практический момент. Не для каждого пробега требуются все восемь станций, но машина должна быть удобна для тех грузов, которые фактически будут использоваться. Лаборатория, которая в основном обрабатывает один или два образца, возможно, не нуждается в восьми станциях, в то время как лаборатория, которая готовит много повторов, выиграет от параллельных мощностей. При выборе следует также учитывать будущий рост: многостанционный стан может выполнять больше работы без повторной покупки, при условии, что размер стакана и мощность привода являются подходящими.

Контроль размера частиц и воспроизводимость

Контроль размера частиц зависит от сочетания скорости, времени, среды и загрузки образца. Хорошо выбранная мельница должна позволять последовательно устанавливать эти переменные и повторять их от запуска к запуску. Воспроизводимость — это не только свойство машины; это также зависит от подготовки проб, наполнения банки и техники работы оператора. По этой причине лаборатории должны установить письменную процедуру для каждого материала, включая тип банки, загрузку среды, массу образца, настройку вращения и время работы.

Также важно определить, что отлично средства для приложения. Метод, который требует только разрушения агломератов, отличается от метода, в котором используются субмикронные частицы. Многопозиционные баночные мельницы часто используются для промежуточного и тонкого измельчения, а не для обеспечения определенного размера частиц. Конечный результат следует проверить с помощью соответствующего метода измерения размера частиц, а рецепт помола следует скорректировать, если распределение слишком широкое или верхний размер слишком велик.

Энергетика, автоматизация и техническое обслуживание

На потребление энергии в мельнице для банок влияет движущаяся масса банок и среды, скорость вращения и время работы. Машина, размер которой превышает размер образца, может тратить энергию, а машина меньшего размера может работать дольше и быстрее изнашиваться. Хорошей практикой является выбор мельницы, способной обрабатывать намеченную загрузку банок с разумной скоростью и избегать без необходимости работы пустых станций. Если мельница имеет программируемые элементы управления, эти функции могут улучшить повторяемость за счет сохранения настроек времени и скорости для рутинных методов.

Техническое обслуживание обычно просто в концепции, но важно на практике. Ролики, подшипники, уплотнения и компоненты привода следует содержать в чистоте и проверять на износ. Перед каждым использованием банки следует проверять на наличие трещин, сколов или повреждений крышек. Среду следует проверять на предмет загрязнения и заменять по мере ее износа. Чистая машина и чистые стаканы снижают риск перекрестного загрязнения и помогают поддерживать стабильную производительность измельчения. При смазке, натяжении ремня и любых интервалах технического обслуживания, зависящих от модели, следует следовать инструкциям поставщика.

Применение и советы по выбору

Многостанционные мельницы используются в лабораториях, работающих с минералами, керамикой, стеклом, цементом, химикатами, фармацевтическими препаратами, пищевыми материалами, почвами и другими хрупкими твердыми веществами. Они широко распространены при подготовке проб, контроле качества, исследовании материалов и обучении. В таких условиях мельница часто является частью рабочего процесса, включающего взвешивание, сушку, просеивание и анализ. Роль мельницы заключается в производстве представительного однородного порошка, достаточно мелкого для следующего этапа без внесения неприемлемых загрязнений.

Согласование мельницы с рабочим процессом

Первый вопрос отбора — размер выборки. Если лаборатория регулярно готовит небольшие пробы, идеальной может оказаться многостанционная мельница с банками меньшего размера, поскольку она позволяет обрабатывать много проб одновременно. Если обычно используются более крупные образцы, более практичным может оказаться мельница с меньшим количеством емкостей, но большего размера. Второй вопрос — тонкость цели. Вальцовой мельницы средней мощности может быть достаточно для грубого и тонкого измельчения, тогда как для очень тонкой работы может потребоваться мельница с более высокой энергией. Третий вопрос — контроль загрязнения: емкость и материал среды следует выбирать так, чтобы защитить химический состав пробы.

Пользователям также следует учитывать операционную среду. Многостанционному заводу необходимо место на рабочем месте, стабильный источник питания и достаточно места для загрузки и разгрузки банок. Шум и вибрация должны быть приемлемыми для помещения. Если в лаборатории используется множество различных методов, ценными являются программируемые средства управления и четкая документация. Если в лаборатории обучаются студенты, простая загрузка и безопасная эксплуатация могут иметь большее значение, чем сложное программирование. Во всех случаях в документации продукта следует проверить фактический размер банки, диапазон скоростей и функции управления, а не предполагать только количество станций.

Практические указания по эксплуатации и безопасности

Перед запуском убедитесь, что каждая банка чистая, сухая и не имеет повреждений. Добавьте образец и среду в соответствии с установленным методом, плотно закройте крышку и правильно установите банку на свое место. Убедитесь, что кувшин установлен на месте и нагрузка сбалансирована. Закройте все ограждения перед запуском мельницы и не открывайте машину во время ее движения. После запуска дайте банке отстояться, прежде чем открывать ее, и обращайтесь с мелкими порошками, используя соответствующую защиту от пыли.

Запишите параметры для каждой партии: положение банки, материал банки, тип и размер носителя, массу образца, скорость и время работы. Эти записи облегчают повторение успешного результата и исследование партии, не соответствующей спецификации. Если в банке обнаружена утечка, необычный шум или вибрация, остановите работу и осмотрите установку. Безопасность и стабильность зависят как от хорошего ведения хозяйства, так и от готовности исправить плохую загрузку банки, прежде чем продолжить.

Часто задаваемые вопросы

Каждую станцию ​​нужно загружать?

Не обязательно. Многие лаборатории используют менее восьми банок при небольшой рабочей нагрузке. Однако загрузка должна быть организована таким образом, чтобы машина работала плавно, и необходимо соблюдать все правила пустой станции, указанные в руководстве. Требования к приводу и балансировке машины зависят от модели.

Можно ли использовать разные банки в одном цикле?

В принципе, можно использовать сразу несколько банок, но они должны быть совместимы со станциями и не должны создавать несбалансированную или небезопасную нагрузку. Банки из разных материалов или размеров могут изменить результат измельчения, поэтому сравнения следует проводить тщательно. Ознакомьтесь с рекомендациями поставщика, чтобы узнать утвержденные типы банок и пределы загрузки.

Как выбрать банку и носитель?

Начните с химического анализа проб и риска загрязнения. Если загрязнение металлами неприемлемо, выберите неметаллическую банку и среду, достаточно твердую для образца. Если образец абразивный, выбирайте износостойкий материал. Затем рассмотрите размер целевых частиц и необходимую энергию. Банку и среду следует рассматривать как единую систему, а не выбирать по отдельности.

Как долго следует измельчать образец?

Универсального времени не существует. Правильное время зависит от материала, размера загрузки, заданной крупности, объема банки, загрузки среды и скорости вращения. Разумный подход — провести небольшое испытание, проверить размер частиц и поэтапно отрегулировать время. Это позволяет избежать переизмельчения и помогает создать воспроизводимый метод.

Какой уход важнее всего?

Содержите ролики и поверхности стаканов в чистоте, проверяйте стаканы на наличие повреждений, проверяйте носитель на предмет износа и следуйте инструкциям по техническому обслуживанию привода. Простая ежедневная проверка состояния банок и чистоты станции предотвращает многие распространенные проблемы.

Где узнать больше

Конкретную конфигурацию, доступные банки и текущую информацию о продукте см. Ясовая мельница с 8 рабочими станциями страница. Покупатели должны уточнить у поставщика объем банки, диапазон скоростей, варианты управления и рекомендуемую среду, прежде чем выбирать устройство для конкретного метода.
