Was ist eine Labor-Vibrationskugelmühle? Ein Labormahlgerät für Rapid Fine Powder

Schnelle Definition einer Labor-Vibrationskugelmühle

Aus praktischer Sicht ist a Laborvibrationskugelmühle ist eine Mahlmaschine im Labormaßstab, die hochfrequente Vibrationen verwendet, um einen versiegelten Mahlbecher und seine Mahlkörper zu schütteln. Anstatt eine große Trommel zu drehen, überträgt die Mühle oszillierende mechanische Energie direkt auf das Gefäß, wodurch die Medien im Inneren auf die Probe treffen und diese reiben. Das Ergebnis ist eine schnelle, kompakte und reproduzierbare Methode zur Zerkleinerung kleiner Chargen von Feststoffen zu feinem Pulver. Labore nutzen es zur Probenvorbereitung, Materialforschung, Qualitätskontrolle und Pulverproduktion im kleinen Maßstab.

Der Name beschreibt sowohl die Bewegung als auch den Mechanismus. „Vibration“ bezieht sich auf die schnelle Hin- und Herbewegung oder kreisförmige Schwingung des Gefäßhalters, während „Kugelmühle“ darauf hinweist, dass lose Mahlkörper – in der Regel Kugeln – die Zerkleinerungsarbeit leisten. Da das Gefäß geschlossen ist, wird der Prozess eingedämmt und die Staubbildung ist begrenzt. Dies ist nützlich, wenn eine begrenzte Materialmenge schnell und mit minimalem Verlust verarbeitet werden muss. Ein repräsentatives Modell ist das Laborvibrationskugelmühle aufgeführt auf der TENCAN Produktseite.

So funktioniert eine Labor-Vibrationskugelmühle

Die Grundfunktion einer Labor-Vibrationskugelmühle besteht darin, eine grobe oder körnige Probe in ein feines, homogenes Pulver umzuwandeln. Die Probe und die Mahlkörper werden in ein Gefäß gegeben. Wenn die Maschine läuft, treibt ein Elektromotor ein Exzentergewicht oder einen Vibrationserreger an. Die dabei entstehende Schwingung wird über Federn oder elastische Lagerungen auf den Glashalter übertragen. Im Gefäß werden die Medien gegen die Wände und aneinander geschleudert, während Partikel zwischen ihnen hängen bleiben und zerbrechen.

Im Gegensatz zu einer herkömmlichen rotierenden Kugelmühle, bei der das Medium durch die Schwerkraft angehoben und kaskadiert wird, nutzt eine Vibrationsmühle hochfrequente Bewegungen mit kleiner Amplitude. Die Medien müssen nicht aus großer Höhe fallen. Sie kollidieren kontinuierlich, scheren und reiben die Probe mit hoher Geschwindigkeit. Dies macht das Mahlen bei kleinen Proben intensiver. Wiederholte Stöße erzeugen Risse entlang der Korngrenzen und durch die Partikel hindurch. Reibung und Scherung verfeinern die Partikel weiter. Mit fortschreitendem Mahlen nimmt die Partikelgröße ab, die spezifische Oberfläche nimmt zu und die Verteilung kann enger werden, wenn der Prozess kontrolliert wird.

Die wichtigsten Prozessparameter sind Vibrationsfrequenz, Amplitude, Mahlzeit, Mediengröße und -dichte, Gefäßfüllverhältnis und die Eigenschaften der Probe. Frequenz und Amplitude bestimmen, wie energiereich und häufig die Kollisionen sind. Höhere Energie beschleunigt normalerweise die Größenreduzierung, kann aber auch zu mehr Hitze, Verschleiß und Verschmutzung führen. Die Mahldauer hat einen ähnlichen Effekt: Durch längeres Mahlen entsteht im Allgemeinen ein feineres Pulver, aber nach einer gewissen Zeit können sich Partikel zusammenballen oder das Glas zu heiß werden. Auch die Mediengröße und -dichte spielen eine Rolle. Größere, dichtere Kugeln übertragen mehr Impuls und brechen härtere Partikel, während kleinere Kugeln mehr Kontaktpunkte für das Feinmahlen bieten.

Kernkomponenten und mechanisches Design

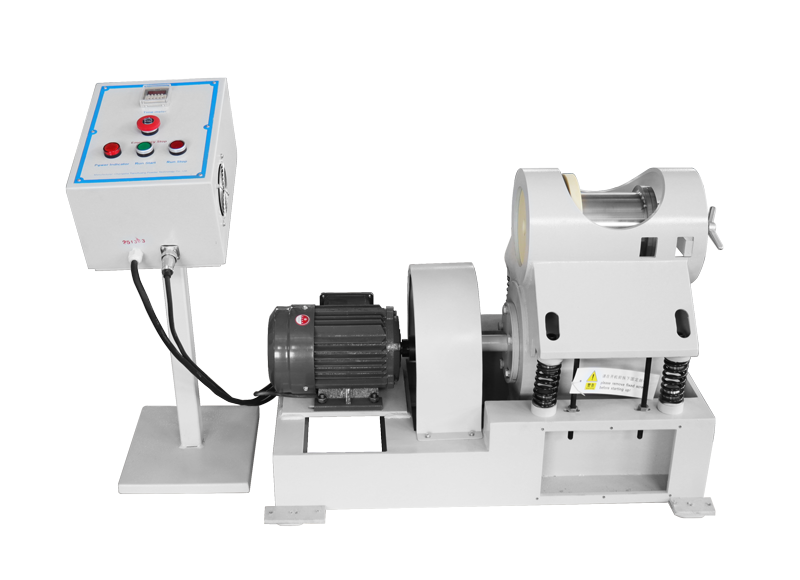

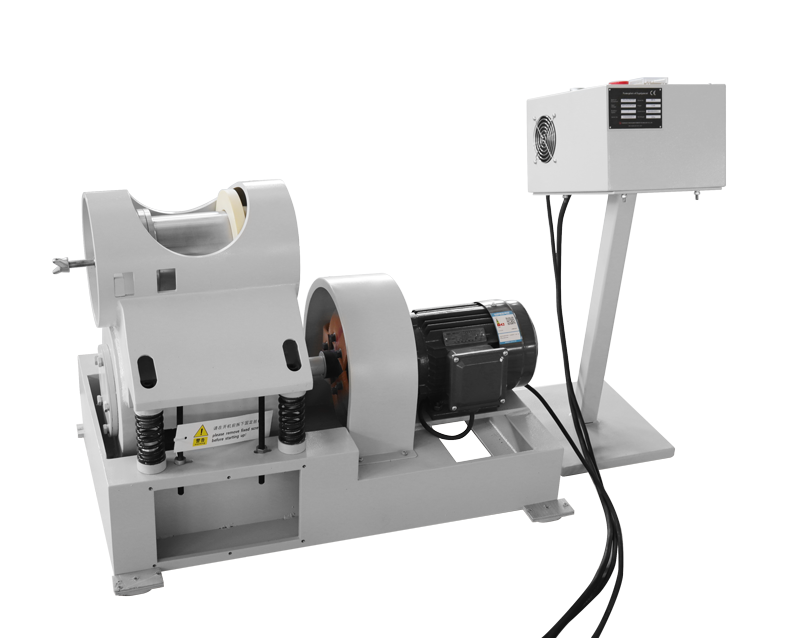

Eine typische Labor-Vibrationskugelmühle besteht aus vier Hauptfunktionsgruppen. Die erste ist die Mahlkammer: ein oder mehrere Gläser plus Mahlkörper. Das Glas muss wiederholten Stößen, Abrieb und manchmal auch chemischen Angriffen standhalten. Zu den gängigen Behältermaterialien gehören Edelstahl, Achat, Zirkonoxid, Korund, Wolframcarbid, Nylon und PTFE. Jedes bietet ein anderes Gleichgewicht zwischen Härte, Verschleißfestigkeit, Dichte und Kontaminationsrisiko. Edelstahl ist langlebig, kann jedoch zu Eisenverunreinigungen führen. Achat und Zirkonoxid werden häufig für kontaminationsempfindliche Arbeiten ausgewählt. Wolframcarbid ist extrem hart und dicht und eignet sich daher für sehr harte oder spröde Proben.

Die zweite Gruppe ist der Vibrationsantrieb. Es besteht normalerweise aus einem Elektromotor, einer Exzentermasse oder einem Unwuchtrotor und Federn oder flexiblen Stützen. Der Motor dreht die exzentrische Masse und erzeugt so eine oszillierende Kraft. Die Federn isolieren Vibrationen von der Basis und ermöglichen eine Bewegung des Glashalters mit der erforderlichen Amplitude. Ein gut konzipierter Antrieb läuft reibungslos, begrenzt Geräusche und sorgt dafür, dass sich die Behälter von Charge zu Charge gleichmäßig bewegen. Die dritte Gruppe ist das Klemm- und Sicherheitssystem. Da sich das Glas schnell bewegt, muss es sicher befestigt werden. Die meisten Labormodelle verwenden eine mechanische Klemme, einen Schraubdeckel oder eine Schnellverschlussvorrichtung. Ein Gehäuse oder eine Verriegelung kann den Betrieb verhindern, wenn der Behälter nicht ordnungsgemäß gesichert ist.

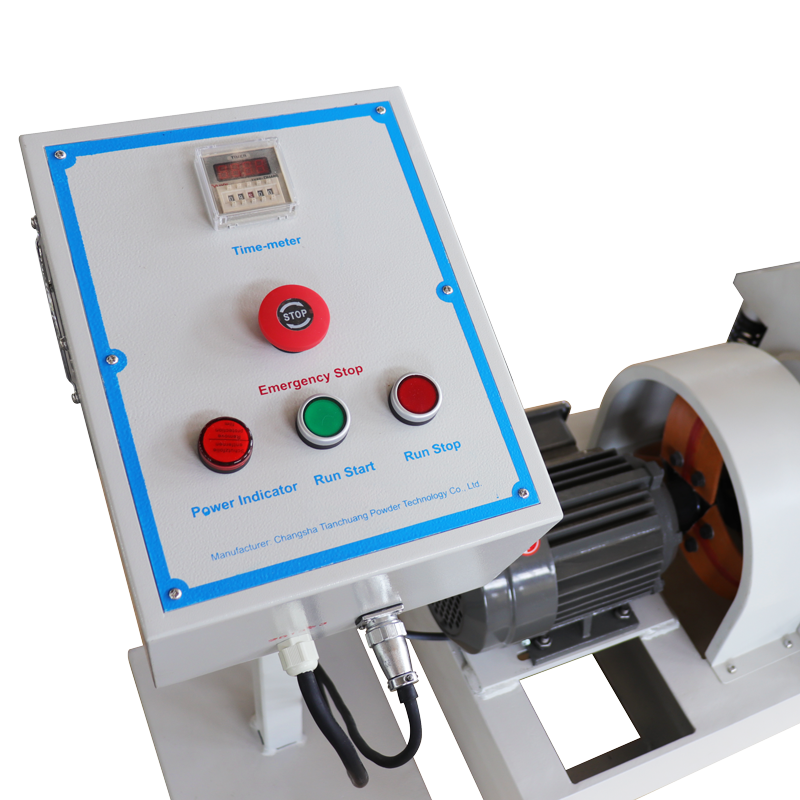

Die vierte Gruppe ist das Kontrollsystem. Basismodelle verfügen möglicherweise über einen Timer und einen Ein-/Ausschalter. Fortgeschrittenere Modelle können digitale Programmierung, einstellbare Frequenz, mehrere Schleifzyklen und gespeicherte Methoden umfassen. Die Programmierbarkeit verbessert die Reproduzierbarkeit zwischen Bedienern und Experimenten. Es ermöglicht zudem eine schonende Vormahlung mit anschließender energiereicher Feinmahlung, was bei hitzeempfindlichen Materialien hilfreich sein kann.

Haupttypen und Konfigurationen

Labor-Vibrationskugelmühlen unterscheiden sich in der Anzahl der Gefäße, der Größe, der Antriebsleistung und den Materialoptionen. Das Verständnis dieser Unterschiede hilft Benutzern bei der Auswahl des richtigen Modells.

Modelle mit einer und mehreren Gläsern

Eine Einbechermühle fasst einen Mahlbecher. Es ist kompakt, einfach zu laden und geeignet, wenn jeweils nur eine Probe verarbeitet wird oder wenn die Probe wertvoll ist und einzeln verfolgt werden muss. Ein Modell mit mehreren Gläsern fasst zwei oder mehr Gläser und kann mehrere Proben gleichzeitig unter den gleichen Bedingungen mahlen. Dies verbessert den Durchsatz und die Vergleichbarkeit, was für routinemäßige Qualitätskontrollen und Vergleichsstudien nützlich ist.

Tisch- und Hochleistungsausführungen

Tischmodelle sind für kleine Probenmengen und den allgemeinen Laborgebrauch gedacht. Sie sind relativ leicht und lassen sich einfach auf einer Standardbank platzieren. Hochleistungs-Vibrationskugelmühlen verwenden stärkere Rahmen, größere Motoren und robustere Klammern, um größere Gefäße, dichtere Medien und längere Zyklen zu verarbeiten. Sie können für Arbeiten im Pilotmaßstab oder für Materialien verwendet werden, die einen hohen Energieaufwand erfordern.

Trocken- und Nassmahlen

Vibrationsmühlen können trocken oder nass mahlen. Trockenmahlen ist für geologische Proben, Keramik, Mineralien und Pulver üblich, die frei fließend bleiben müssen. Beim Nassmahlen wird eine Flüssigkeit wie Wasser oder Ethanol verwendet, um eine Aufschlämmung zu bilden. Die Flüssigkeit verteilt Partikel, reduziert Staub und kann den Temperaturanstieg begrenzen. Für das Nassmahlen ist jedoch ein kompatibler Behälter erforderlich, und die Aufschlämmung muss anschließend getrocknet oder gefiltert werden. Die Wahl hängt von der Probe, der Zielpartikelgröße und der nachgeschalteten Analyse ab.

Glas- und Medienmaterialien

Da Kontamination bei der Spurenanalyse und bei modernen Materialien ein großes Problem darstellt, bieten viele Mühlen austauschbare Gefäße und Medien an. Ein Labor kann Edelstahlgefäße für allgemeines Mahlen, Zirkonoxidgefäße für kontaminationsempfindliche Arbeiten und Achatgefäße für weiche oder mittelharte Proben aufbewahren. Die Medien sollten im Allgemeinen zum Gefäßmaterial passen oder damit kompatibel sein. Das Mischen von Materialien ist möglich, verändert jedoch das Verschleißverhalten und das Kontaminationsrisiko.

Wichtige Leistungsindikatoren und Auswahlpunkte

Bewerten Sie bei der Auswahl einer Labor-Vibrationskugelmühle mehrere Leistungsindikatoren und nicht nur eine einzige Spezifikation. Die genauen Werte variieren je nach Modell. Vergleichen Sie daher das Produktdatenblatt und die Anwendungshinweise für die jeweilige Maschine.

Kapazität und Glasvolumen

Die Kapazität wird als Gefäßvolumen, Probenmasse oder beides ausgedrückt. Ein größerer Behälter nimmt mehr Proben und Medien auf, was den Durchsatz erhöhen kann, erfordert aber auch einen stärkeren Antrieb und eine schwerere Maschine. Die praktische Kapazität wird durch die Notwendigkeit begrenzt, Freiraum für die Medienbewegung zu lassen. Eine Überfüllung verringert die Effizienz und kann zu Überhitzung führen. Eine Unterfüllung verschwendet Kapazität und kann zu übermäßigen Medienkollisionen führen.

Endgültige Feinheit und Partikelgrößenverteilung

Die endgültige Feinheit hängt von der ursprünglichen Größe, Härte, Sprödigkeit und Feuchtigkeit der Probe sowie vom Energieeintrag und der Mahldauer der Mühle ab. Eine Vibrationskugelmühle kann für viele Materialien feine Pulver im Mikrometerbereich herstellen, und einige Proben können durch längeres Mahlen noch weiter reduziert werden. Das Ziel ist nicht immer das kleinste Teilchen. Manchmal ist eine enge Verteilung oder eine bestimmte mittlere Größe wichtiger. Durch Übermahlen können amorphe Schichten, Oxidation oder erneute Agglomeration entstehen.

Durchsatz und Mahlzeit

Der Durchsatz beschreibt, wie viel Probe in einer bestimmten Zeit verarbeitet werden kann. In einem Labor geht es oft darum, wie viele Proben pro Tag vorbereitet werden können. Kurze Mahlzeiten sind praktisch, erreichen jedoch möglicherweise nicht die erforderliche Feinheit. Lange Zeiten verbessern die Feinheit, verringern jedoch die Chargenanzahl und erhöhen den Verschleiß. Eine programmierbare Mühle hilft dabei, indem sie präzise, ​​wiederholbare Zyklen ermöglicht. Für Vergleichsstudien ist eine gleichmäßige Schleifzeit wichtiger als eine möglichst kurze Zeit.

Energie, Lärm und Automatisierung

Der Energieverbrauch in einer Labormühle ist normalerweise gering, aber effiziente Antriebssysteme senken die Betriebskosten. Geräusche entstehen durch den Motor, den Bewegungsmechanismus und Kollisionen im Behälter. Ein stabiler Rahmen, eine Federisolierung und ein schalldämmendes Gehäuse können den Komfort verbessern. Automatisierung beeinflusst die Reproduzierbarkeit. Ein digitaler Timer, eine einstellbare Frequenz und gespeicherte Programme ermöglichen es dem Benutzer, eine Methode exakt zu wiederholen. Selbst ein einfacher Timer beseitigt die Variabilität des Bedieners.

Wartung, Verschleißteile und Sicherheit

Zu den Hauptverschleißteilen gehören der Behälter, die Mahlkörper, die Dichtungen und der Vibrationsmechanismus. Gläser und Medien sollten auf Risse, Absplitterungen und übermäßigen Verschleiß untersucht werden. Abgenutzte Medien verlieren an Wirksamkeit und können Proben verunreinigen. Der Antrieb erfordert möglicherweise eine regelmäßige Überprüfung der Federn, Befestigungselemente und Lager. Sicherheitsfunktionen schützen den Bediener und die Probe. Ein sicher verschlossenes Glas, ein gut schließender Deckel und eine Umhüllung sind unerlässlich. Für gefährliche oder reaktive Materialien sind Eindämmung und kompatible Behältermaterialien erforderlich.

Bewerbungs- und Auswahlberatung

Labor-Vibrationskugelmühlen werden in der Geologie, im Bergbau, in der Materialwissenschaft, in der Umweltanalytik, in der Pharmazie, in der Zementforschung und in der Metallurgie eingesetzt. Sie bereiten Gesteins-, Erz-, Mineral-, Keramik-, Glas-, Metalloxid-, Batterie-, Boden-, Sediment-, Schlamm-, Klinker- und Legierungsproben für die Analyse oder Weiterverarbeitung vor. In analytischen Labors helfen sie bei der Herstellung repräsentativer Pulver für Röntgenfluoreszenz, Röntgenbeugung, Atomabsorption und andere Methoden. In der Materialforschung unterstützen sie die Pulversynthese, die Kompositherstellung und die Partikelgrößenreduzierung.

Die Auswahlempfehlung hängt von den Prioritäten des Benutzers ab. Ein Lehrlabor oder eine kleine Forschungsgruppe bevorzugen möglicherweise ein kompaktes Tischmodell mit einem Gefäß und einfachen Bedienelementen. Ein vielbeschäftigtes Analyselabor benötigt möglicherweise eine Mehrgefäß- oder programmierbare Einheit für einen konsistenten Probendurchsatz. Eine Materialgruppe, die mit Hartkeramik oder Legierungen arbeitet, benötigt möglicherweise ein Hochleistungsmodell und Gefäße aus Wolframcarbid oder Zirkonoxid. Ein Labor, das Spurenelemente analysiert, sollte der Kontaminationskontrolle Priorität einräumen und gegebenenfalls Achat, Zirkonoxid oder PTFE wählen. Stellen Sie bei jeder Anwendung sicher, dass das Gefäß und die Medien mit der Probe und der beabsichtigten Analyse kompatibel sind. Es ist immer ratsam, vor der Vergrößerung eine kleine Charge zu testen.

Bedienungstipps und häufige Fragen

Gute Praxis beginnt mit einer repräsentativen Probenahme. Die Mühle kann nur das mahlen, was in das Glas gegeben wird, daher muss die Probe gesammelt und richtig aufgeteilt werden. Wenn die Probe zu groß ist, zerkleinern Sie sie vorab auf eine Größe, die in die Mühle passt. Das Gefäß sollte sauber und trocken sein, sofern kein Nassmahlen vorgesehen ist. Der Deckel muss fest verschlossen sein, um Auslaufen und Staub zu verhindern. Die Mahldauer sollte experimentell ermittelt werden. Beginnen Sie mit einem kurzen Lauf, prüfen Sie das Pulver und steigern Sie die Zeit schrittweise. Dadurch wird eine Übermahlung vermieden und Energie gespart. Wenn die Probe warm wird, verwenden Sie kürzere Zyklen mit Abkühlintervallen oder eine niedrigere Frequenz.

Eine häufig gestellte Frage ist, ob eine Labor-Vibrationskugelmühle mit einer Planetenkugelmühle identisch ist. Sie sind verwandt, aber nicht identisch. Eine Planetenmühle verwendet rotierende Gefäße, die auf einem rotierenden Sonnenrad montiert sind und Zentrifugal- und Corioliskräfte erzeugen. Eine Vibrationsmühle verwendet einen oszillierenden Gefäßhalter. Beide können feine Pulver produzieren, ihre Bewegung, Energieübertragung und optimalen Parameter unterscheiden sich jedoch. Eine Vibrationsmühle ist oft kompakt und effektiv für kleine Proben, während eine Planetenmühle unterschiedliche Energieniveaus und Gefäßkonfigurationen bieten kann.

Eine andere Frage ist, ob eine Vibrationsmühle Nanopartikel produzieren kann. Mit einigen Modellen und Aufbauten können bestimmte Materialien auf sehr feine Größen zerkleinert werden. Um echtes Pulver im Nanomaßstab zu erhalten, sind jedoch in der Regel längeres Mahlen, kleine Medien und eine sorgfältige Kontrolle der Agglomeration erforderlich. Nicht jedes Material verhält sich gleich. Harte und spröde Materialien lassen sich leichter mahlen als weiche, duktile oder faserige. Benutzer sollten einen Zielgrößenbereich definieren und den Prozess testen, anstatt von einem Ergebnis auszugehen. Eine dritte Frage betrifft das Nass- versus Trockenmahlen. Trockenmahlen ist einfacher, da keine Flüssigkeit benötigt wird. Das Nassmahlen verbessert die Dispergierung und reduziert die Staubbildung, erfordert jedoch einen Trocknungsschritt. Wenn die Probe hygroskopisch oder reaktiv ist, ist möglicherweise eine Nassmahlung vorzuziehen. Für produktspezifische Optionen ist die Seite zur Labor-Vibrationskugelmühle konsultiert werden kann.

Abschluss

Eine Labor-Vibrationskugelmühle ist ein kompaktes und effektives Mahlgerät für die schnelle, reproduzierbare Herstellung feiner Pulver. Es funktioniert durch die Übertragung hochfrequenter Vibrationen auf ein versiegeltes Gefäß, wo das Mahlmedium auf die Probe trifft und diese schert. Die wichtigsten Auswahlfaktoren sind Gefäßvolumen, Endfeinheit, Durchsatz, Automatisierung, Wartung und Kontaminationskontrolle. Wenn Benutzer verstehen, wie die Mühle funktioniert und wie sich ihre Parameter auf das Pulver auswirken, können sie ein Modell auswählen, das zu ihren Proben und Arbeitsabläufen passt. Ganz gleich, ob das Ziel die analytische Probenvorbereitung, die Materialforschung oder die Qualitätskontrolle ist, eine Vibrationskugelmühle kann eine wertvolle Ergänzung für das Labor sein. Detaillierte Spezifikationen und verfügbare Optionen finden Sie im Laborvibrationskugelmühle Produktseite.
