Что такое ручной таблеточный пресс? Лабораторное пресс-формовочное устройство для уплотнения порошка

Что такое ручной таблеточный пресс?

По своей сути ручной таблеточный пресс представляет собой профессиональное устройство для прессования, которое лаборатории, университеты, отделы контроля качества и мелкосерийные мастерские используют для уплотнения сыпучего порошка в твердые однородные гранулы или таблетки. В отличие от автоматических ротационных прессов, используемых на фармацевтических производственных линиях, ручной пресс не зависит от двигателей, сервоприводов или программируемых контроллеров для создания рабочей силы. Оператор подает энергию — через рычаг, маховик или винт — и машина преобразует это человеческое усилие в контролируемую сжимающую нагрузку, которая передается на образец порошка, находящийся внутри полости матрицы.

Цель операции проста: превратить сыпучий или слегка когезивный порошок в самонесущий диск, цилиндр или фасонную таблетку определенного диаметра, толщины и плотности. Готовую таблетку можно транспортировать, взвешивать, маркировать и измерять, как и любой другой твердый образец. Он больше не ведет себя как куча рыхлых зерен, а как единое инженерное тело с измеримой механической прочностью. Для химика-аналитика осадок становится образцом, пригодным для спектроскопии; для исследователя материалов он становится сырой прессовкой, готовой к спеканию; для инженера-керамиста это становится первым этапом формирования детали.

A ручной таблеточный пресс поэтому лучше всего понимать его как инструмент, обеспечивающий возможности, а не как машину массового производства. Она существует для того, чтобы из небольших количеств дорогих, опасных или экспериментальных порошков можно было превратить надежные образцы для испытаний без затрат, сложности и материальных отходов, присущих полностью автоматизированной линии. Поскольку оператор напрямую управляет ходом прессования, устройство также дает интуитивное представление о том, как данный порошок ведет себя под нагрузкой — знания, которые действительно полезны при разработке рецептуры или масштабировании процесса.

Основная функция и принцип работы

От рассыпчатого порошка к уплотненной таблетке

Каждая операция штамповки следует одной и той же основной последовательности. В полость штампа засыпают отмеренное количество порошка, полость закрывают пуансоном и прикладывают сжимающую нагрузку сверху, а в некоторых конструкциях и снизу. По мере увеличения нагрузки сначала происходит перестройка слоя порошка: частицы скользят друг мимо друга, а пустоты между ними сжимаются. На эту стадию уплотнения приходится большая часть уменьшения объема. Когда частицы плотно упакованы вместе, дальнейшее давление заставляет их деформироваться упруго, затем пластически и, наконец, соединяться в точках контакта посредством холодной сварки, механического соединения и, для некоторых материалов, локализованного плавления или диффузии.

При отпускании груза компакт слегка пружинит назад. Если приложенное давление было достаточно высоким и связь достаточно развита, гранула сохраняет свою форму. В противном случае он крошится — знакомый результат, когда порошок прессуют слишком легко, когда частицы слишком крупные или когда в рецептуру не добавлено связующее или смазочное вещество. Весь процесс представляет собой баланс между давлением, характеристиками порошка и геометрией инструмента.

Механика ручного уплотнения

В ручном прессе сила исходит от оператора. В конструкции на основе рычага используется ручка и рычажок или кулачок для увеличения силы руки; в винтовой конструкции используется шпиндель с резьбой, поэтому небольшой крутящий момент на маховике создает большое осевое усилие; В ручной гидравлической конструкции используется ручной насос для повышения давления масла в цилиндре, который затем приводит в движение плунжер. В каждом случае машина действует как умножитель силы и направляющая силу, преобразуя комфортную работу человека в концентрированную нагрузку на небольшую поверхность удара.

Поскольку поверхность пуансона обычно намного меньше площади, к которой прилагается сила руки, давление, испытываемое порошком, намного выше, чем давление, которое ощущает оператор. Вот почему компактный настольный инструмент может прессовать порошки при давлениях, сравнимых с теми, которые используются в промышленных инструментах, даже несмотря на то, что общая прилагаемая сила является скромной. Механическое преимущество рычага, винта или гидравлической схемы делает операцию осуществимой.

Ключевые параметры процесса, определяющие результат

Несколько параметров определяют, останется ли гранула неповрежденной и воспроизводимой. Первый — это давление уплотнения — сила, деленная на площадь поперечного сечения пуансона. Слишком малое давление оставляет хрупкую, меловую компактную массу; Чрезмерное давление может вызвать расслоение, образование пленок или растрескивание, особенно если воздух, попавший в порошок, не может выйти достаточно быстро. Второй — время пребывания, короткий период, в течение которого нагрузка удерживается перед освобождением. Кратковременная выдержка позволяет развиться пластическому течению и сцеплению частиц, что часто заметно повышает прочность.

Переменные, связанные с порошком, имеют не меньшее значение. Распределение частиц по размерам, содержание влаги, наличие смазочного материала, такого как стеариновая кислота, и собственная твердость материала — все это влияет на уплотнение порошка. Мелкие, мягкие, пластичные порошки легко прессуются; твердые, грубые, хрупкие порошки сопротивляются уплотнению и имеют тенденцию образовывать слабые прессовки. Наконец, играет роль геометрия оснастки: высокая узкая матрица передает давление менее равномерно, чем короткая и широкая, поскольку трение между порошком и стенкой матрицы поглощает часть нагрузки.

Основные компоненты и ключевые технологии

Хотя ручные прессы бывают разных форм, большинство из них имеют общий набор функциональных частей. Их понимание помогает покупателю оценить качество сборки и подобрать машину для конкретного применения.

Рама и путь нагрузки

Каркас является основой конструкции. Он должен противостоять силе реакции пуансона, не изгибаясь, поскольку любое отклонение приводит к потере части усилий оператора и снижению давления, фактически оказываемого на образец. Прочные рамы обычно изготавливаются из чугуна или сварной стальной пластины, геометрия которых обеспечивает короткий и прямой путь нагрузки. Жесткая рама также улучшает повторяемость, поскольку одно и то же движение ручки каждый раз дает одинаковый результат.

Матрица, пуансон и опорная плита

Матрица представляет собой цилиндрическую полость, в которой находится порошок; пуансон — это поршень, который его сжимает; опорная пластина или нижний пуансон закрывает дно полости. Вместе они определяют диаметр, толщину и качество поверхности гранулы. Матрицы обычно изготавливаются из закаленной инструментальной стали, нержавеющей стали или, для работ, чувствительных к загрязнению, из керамики или карбида вольфрама. Сменные комплекты матриц являются практическим преимуществом, поскольку на одном прессе можно производить гранулы разного диаметра, просто заменяя инструмент.

Механизм приложения силы

Это часть, с которой взаимодействует оператор: плечо рычага, маховик, приводящий в движение винт, или ручной насос, питающий гидроцилиндр. Механизм определяет максимальную доступную силу, разрешение, с которым можно регулировать эту силу, и степень физической сложности работы. Винтовые и гидравлические конструкции обычно обеспечивают более тонкую и постепенную загрузку, что снижает риск растрескивания хрупкой прессовки.

Выброс и освобождение

После прессования гранулу необходимо извлечь без повреждений. Во многих конструкциях используется механизм выталкивания, при котором нижний пуансон или сама матрица поднимается или опускается, чтобы пресс можно было вытолкнуть. Важную роль играет щадящий осевой выброс: боковая загрузка или скручивание во время удаления являются распространенной причиной сколов по краям и поломки гранул.

Безопасность и эксплуатационная дисциплина

Оборудование с ручным приводом по своей сути спокойно и управляемо, но базовая дисциплина по-прежнему имеет значение. Порошки следует взвешивать и загружать в чистом, вентилируемом помещении; мелкая или токсичная пыль требует установки вытяжного шкафа или перчаточного ящика; и пресс никогда не должен работать с отсутствующей или несоответствующей матрицей. Поддержание чистоты рабочих поверхностей и хранение инструментов в сухом месте защищает как оператора, так и точность следующего измерения.

Основные типы ручных таблеточных прессов

Однопуансонные прессы с рычажным управлением

Самая простая категория. Рукоятка наносит удар напрямую или через короткую тягу. Эти прессы компактны, недороги и быстры в эксплуатации, что делает их популярными для рутинных задач, таких как подготовка таблеток для инфракрасной спектроскопии или сжатие небольших образцов для рентгенофлуоресцентного анализа. Их ограничением является то, что достижимая сила зависит от силы и техники оператора, поэтому воспроизводимость у разных пользователей может различаться.

Прессы с маховиком и винтовые прессы

Здесь шпиндель с резьбой преобразует вращательное движение в линейное усилие. Зубчатая передача винта дает большое механическое преимущество и позволяет увеличивать нагрузку небольшими, контролируемыми шагами. Это делает винтовые прессы хорошо подходящими для работы с хрупкими или хрупкими порошками, которые могут расколоться при внезапном ударе, а также для ситуаций, когда оператор хочет осторожно удерживать груз в течение определенного периода времени.

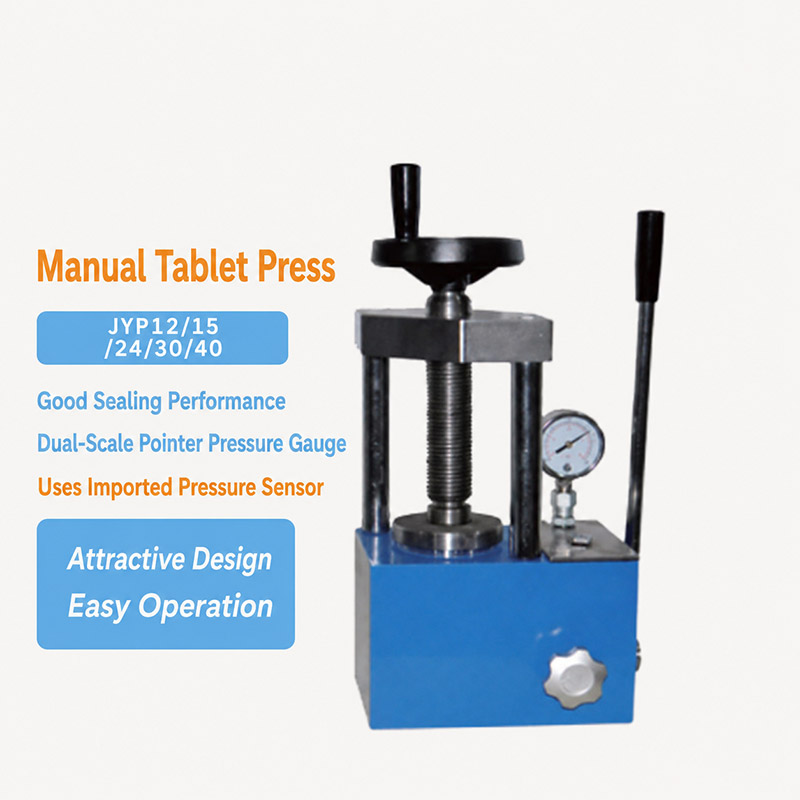

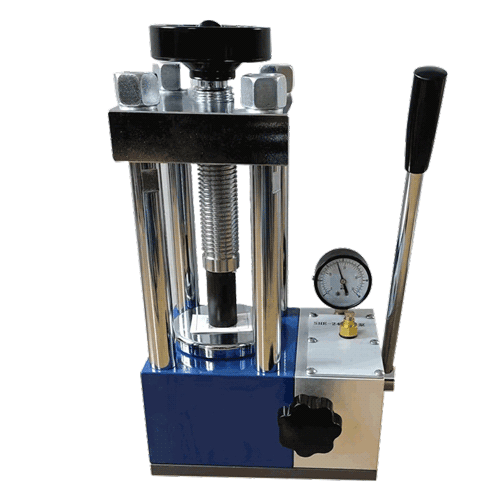

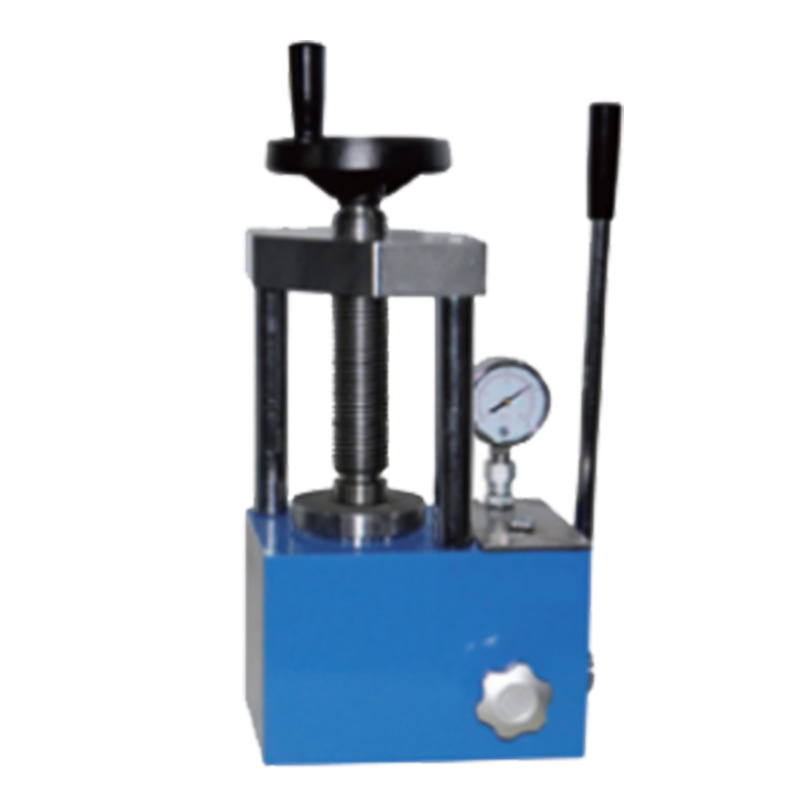

Ручные гидравлические прессы

В этих машинах ручной насос подает давление в масло, приводящее в движение подъемник. Преимуществом является более высокая и более равномерная сила, а также манометр, который позволяет пользователю контролировать и повторять целевую нагрузку. Гидравлические ручные прессы часто выбирают, когда определенное давление прессования является частью документированной процедуры, например, при исследовании аккумуляторных электродов, исследованиях керамического порошка или испытаниях порошковой металлургии.

Варианты с подогревом и специального назначения

Некоторые ручные прессы включают в себя нагретые плиты или нагретые матрицы, так что прессование и мягкая термическая обработка происходят одновременно — полезная возможность для полимерных порошков и для приготовления прозрачных таблеток из порошков галогенидов щелочных металлов для анализа пропускания инфракрасного излучения. В других вариантах добавляются камеры с вакуумом или инертным газом для материалов, чувствительных к воздуху, таких как соединения лития или гидриды металлов. Штампы с нецилиндрическим профилем позволяют изготавливать прямоугольные, кольцевые или нестандартные образцы.

Как выбрать между этими типами

Решающими факторами обычно являются необходимое давление, хрупкость порошка и необходимость документации. Простые рычажные прессы подходят для эпизодической качественной работы; винтовые прессы подходят для деликатных материалов и медленной загрузки; гидравлические прессы подходят для процедур, определяющих значение давления. Если образец необходимо защитить от воздуха или влаги, возможности корпуса перевешивают все остальные удобства.

Ключевые показатели эффективности и точки выбора

Сила уплотнения и достижимое давление

Самым основным критерием выбора является то, какое усилие может оказать пресс и как эта сила преобразуется в давление на образец. Большая максимальная сила дает больше места для твердых порошков и штампов большого диаметра, но она полезна только в том случае, если рама и инструмент достаточно жесткие, чтобы передавать ее. Покупателям следует обращать внимание на соотношение между усилием, диаметром матрицы и давлением, фактически необходимым для их материала, а не только на общее значение силы.

Размер, форма и качество поверхности гранул

Диаметр матрицы и геометрия пуансона определяют размер и форму готовой детали. Лабораториям часто требуются диски нескольких диаметров: от небольших дисков, используемых в спектроскопии, до более крупных цилиндрических компактов для механических испытаний. Сменная оснастка, полированные поверхности пуансона и точно обработанные отверстия матрицы – все это способствует получению чистых кромок, ровных поверхностей и постоянной толщины — качества, которые имеют значение, когда гранулу необходимо измерить оптически или точно взвесить.

Воспроизводимость и влияние оператора

Ручное управление приводит к человеческому разнообразию. Машины, оснащенные манометром, механическим упором, винтом с мелким шагом или рычагом с определенным ходом, помогают стандартизировать результаты между операторами. Если процедура требует, чтобы каждая гранула прессовалась с одинаковой нагрузкой, ручной гидравлический пресс с манометром или пресс с жестким упором обычно является лучшим выбором, чем устройство с голым рычагом.

Пропускная способность и эргономика

Ручные прессы не рассчитаны на высокую производительность, но количество гранул в час по-прежнему имеет значение в загруженной лаборатории. Заполнение, нажатие и извлечение должны требовать небольшого количества простых движений. Высота рукоятки, длина хода, расположение зажимов и вес машины — все это влияет на то, насколько утомительной становится работа в течение длительного сеанса, поэтому эргономика заслуживает внимания наряду с техническими характеристиками.

Техническое обслуживание, чистота и расходные материалы

Ручной пресс имеет мало движущихся частей, что упрощает обслуживание. Основными задачами являются поддержание легкой смазки несущих поверхностей, защита штампа и пуансона от коррозии, а также очистка остатков порошка от оснастки между различными образцами во избежание перекрестного загрязнения. Поскольку штампы, пуансоны и опорные плиты изнашиваются или повреждаются, наличие запасных и сменных инструментов является важным практическим соображением: пресс полезен ровно настолько, насколько доступны для него наборы штампов.

Применение и советы по выбору

Где используются ручные таблеточные прессы

Эти инструменты используются в удивительно широком диапазоне областей. В аналитических лабораториях готовят диски бромида калия для инфракрасной спектроскопии и прессуют таблетки для рентгеновской флуоресценции и других спектроскопических методов, где плоская однородная поверхность необходима для точных измерений. В исследованиях аккумуляторов и энергетики они уплотняют электродные порошки и образцы твердого электролита. В керамике и порошковой металлургии производят сырые прессовки, которые затем спекают. При разработке фармацевтических препаратов и нутрицевтиков они изготавливают небольшие пробные таблетки для исследований растворения и твердости. В геологии, науке об окружающей среде и сельском хозяйстве они прессуют измельченную породу, почву и загружают образцы в диски для элементного анализа.

Университеты и учебные лаборатории ценят их, потому что они демонстрируют основы уплотнения порошка — уплотнение, связывание частиц, упругость и выброс — с использованием безопасного, бесшумного и легко объяснимого оборудования. Пилотные заводы используют их, чтобы сократить разрыв между лабораторными испытаниями и полноценным производством, производя достаточно материала для реалистичных испытаний до того, как будут сделаны крупные капиталовложения.

Выбор правильной конфигурации

Для рутинного приготовления спектроскопических таблеток обычно достаточно компактного рычажного или винтового пресса с небольшим набором матриц. Там, где требуется документально подтвержденное давление (аккумуляторные электроды, керамические порошки, металлургические образцы), ручной гидравлический пресс с считываемым манометром и прочными инструментами является более безопасным вложением средств. Для чувствительных к воздуху, гигроскопичных или реактивных порошков с самого начала следует выбирать закрытую конструкцию или конструкцию, совместимую с перчаточным боксом. Для хрупких материалов винтовой пресс, обеспечивающий медленную и постепенную загрузку, даст лучший выход, чем быстрый рычаг. А для лабораторий, которые планируют часто менять размеры проб, машина с хорошо поддерживаемым набором сменных матриц более экономична, чем покупка нескольких специализированных прессов.

Поскольку общие инвестиции скромны по сравнению с автоматизированным оборудованием, практический вопрос редко заключается в том, доступен ли ручной пресс по цене, а соответствуют ли его инструменты, диапазон усилий и повторяемость работе, которую фактически выполняет лаборатория. Просмотр каталога инструментов вместе со спецификациями пресса — наиболее надежный способ принять такое решение, а страница продукта — для пресс-формовочный таблеточный пресс это хорошее место для начала.

Часто задаваемые вопросы

Нужно ли мне связующее или смазка для прессования гранулы?

Не всегда. Пластичные металлические порошки и многие мягкие неорганические порошки хорошо сцепляются только под давлением. Хрупкие, твердые или очень мелкие порошки часто выигрывают от небольшого количества связующего вещества для повышения прочности в сыром виде или смазки для уменьшения трения между порошком и стенкой матрицы. Добавление смазки также облегчает выброс и снижает риск растрескивания, но разбавляет пробу, что может быть неприемлемо в аналитической работе.

Почему мои пеллеты трескаются или засыхают?

Растрескивание обычно происходит из-за захваченного воздуха, чрезмерного давления, слишком быстрой загрузки или слишком малого времени выдержки. Воздух, попавший в слой порошка, сжимается во время прессования и расширяется при освобождении груза, раскалывая прессовку. Более медленное нажатие, использование более крупного или лучше смазанного порошка или снижение максимального давления часто решают проблему.

Может ли ручной пресс производить такое же давление, как автоматический?

Короче говоря, да, для мелких гранул. Давление — это сила, разделенная на площадь, и умеренная сила, сконцентрированная на небольшом ударе, может создать высокое давление. Чего ручной пресс не может сравниться, так это производительности и межмашинной согласованности с автоматическим прессом, поскольку оператор является частью контура управления.

Как обеспечить воспроизводимость результатов?

Стандартизируйте все, что можете: массу порошка в каждой грануле, диаметр матрицы, скорость загрузки, время выдержки и конечную загрузку. Используйте пресс с манометром или механическим упором, записывайте настройки и очищайте инструмент между пробами. При последовательной технике ручное прессование может быть на удивление повторяемым.

Итог

Ручной таблеточный пресс — это компактное устройство для формования пресса с ручным приводом, которое превращает сыпучий порошок в твердые однородные гранулы. Его привлекательность заключается в простоте: отсутствие двигателей, отсутствие сложной системы управления, небольшая занимаемая площадь и цена, которая делает его доступным практически для любой лаборатории. При использовании с соответствующим набором штампов и четкой процедурой это надежный инструмент для подготовки образцов для спектроскопии, исследования материалов, керамики, разработки аккумуляторов и обучения — небольшая машина, которая выполняет важный этап в более широкой цепочке обработки порошков. Для читателей, желающих увидеть, как эти прессы сконфигурированы на практике, производитель ручной таблеточный пресс на странице представлены соответствующие характеристики и дополнительные инструменты.
